Einbau der Beschlagsteile am Flügel

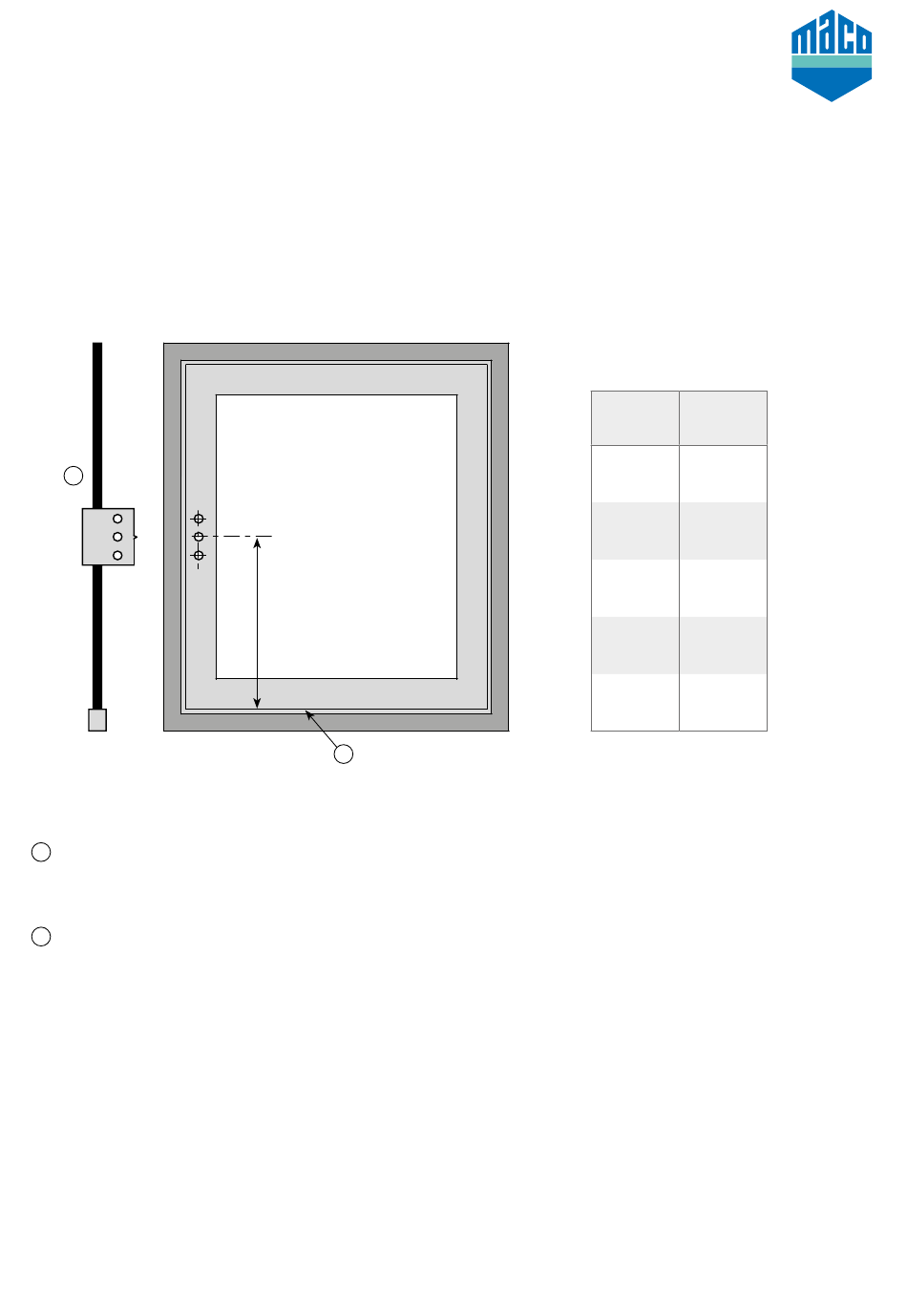

Griffbohrung
1
Getriebebohrlehre
1
№ 203861 (Ø 3 Ø 3 Ø 3)
№ 203862 (Ø 12 Ø 3 Ø 12)
Flügelfalzkante
2
Getriebebohrlehre auf das zu verwen dende Getriebe einstellen, im Flügelfalz anliegen lassen und mit
Ø 3 mm- und Ø 12 mm-Bohrer vorbohren.
Bei variablen Getrieben die Mitte am Flügel anreißen und Getriebebohrlehre mit Kerbmarke anlegen und
vorbohren.
X
2
Maß X Größe
125 430
190 660
300 840
400 1090
500 1340
600 1590
700 1700
1050 1950
1050 2200
1050 2450
23
