maco MULTI-MATIC Montageanleitung Seite 7

Anwendungsbereiche / Verarbeitungshinweise

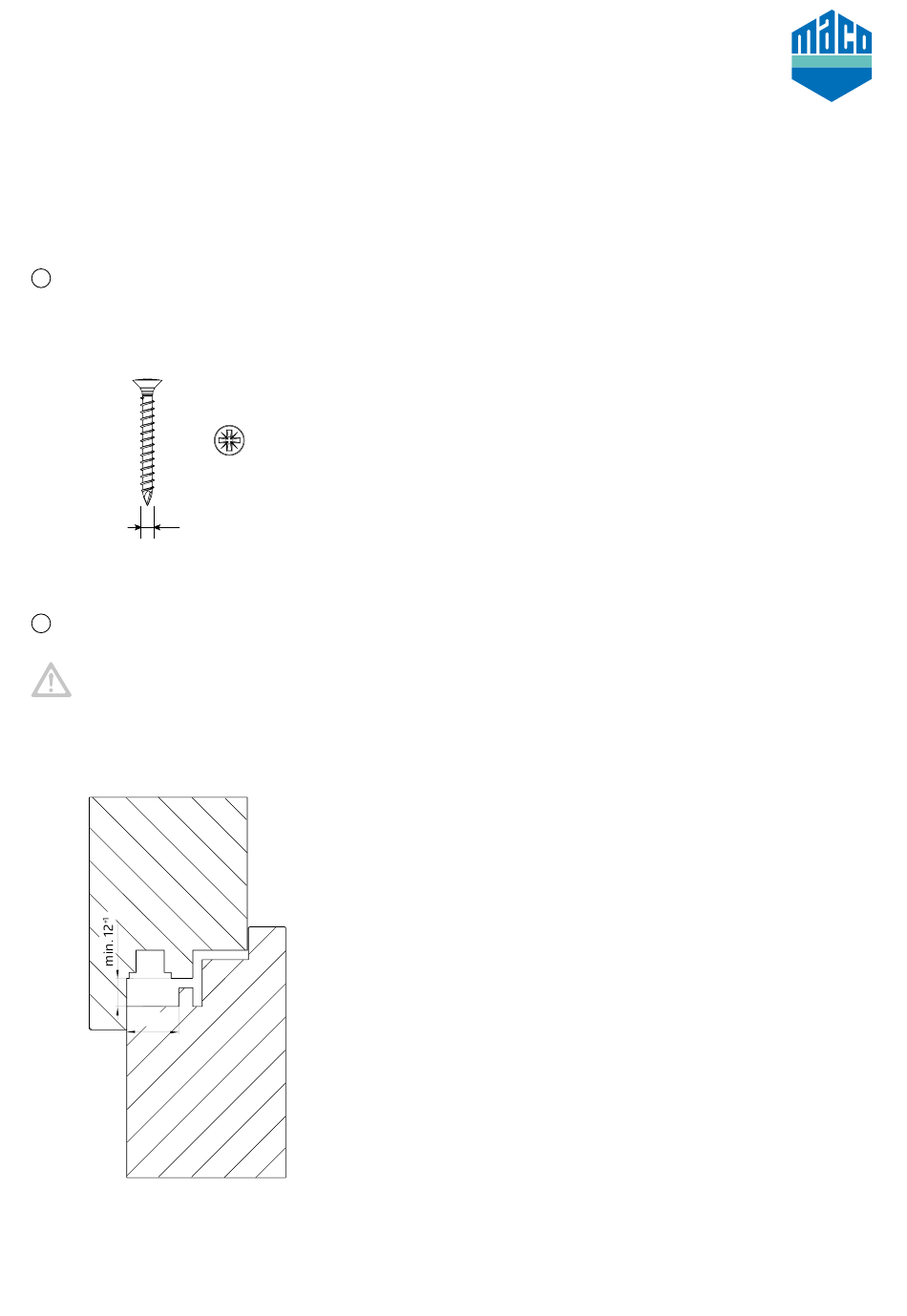

5 Schraubendimension:
Zur Verschraubung der Eck- und Scherenlager.
Befestigung nach RAL-RG 607/3!
4
6
Falzluft: min. 12 mm.
+1
Falztiefe:
bei 9 mm Versatz: ab 18 mm
bei 1 3 mm Versatz: min. 2 4 mm
ab 18
Ø 7
7
