Einhängen
1

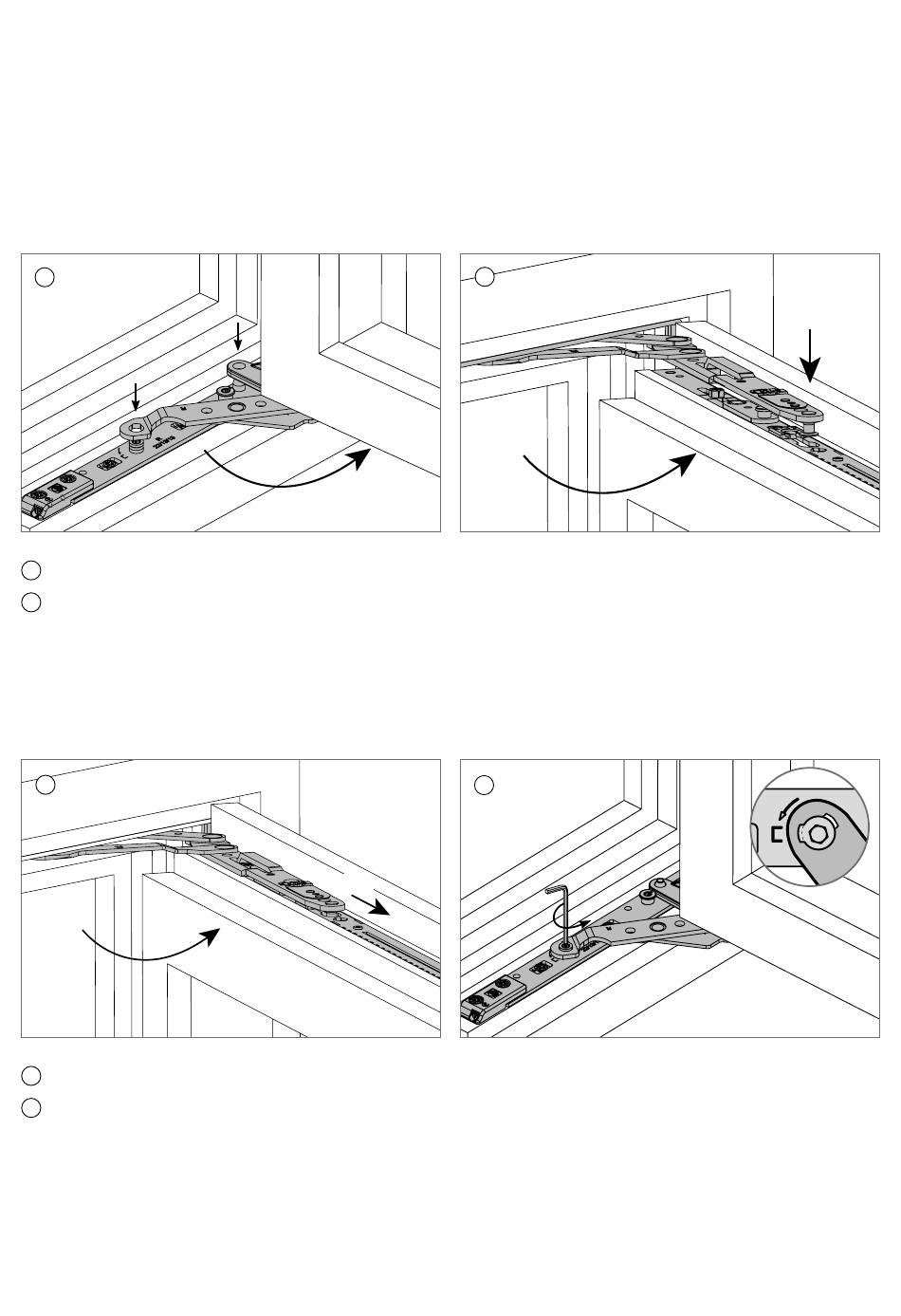

Ecklagerband bei 60° Öffnungseinstellung in Ecklager einhängen.
1
Scherenarm mit Führungsbolzen in Schere eindrücken.
2
3
60°
Nach dem Eindrücken des Scherenarms, den Flügel in Pfeilrichtung bis zum Einrasten ziehen.
3
Verschlussbolzen mit Inbusschlüssel SW4 verdrehen (siehe Markierung am Beschlag).
4
26
60°
*klick*
2
60°
4
