EX-1170HMVS

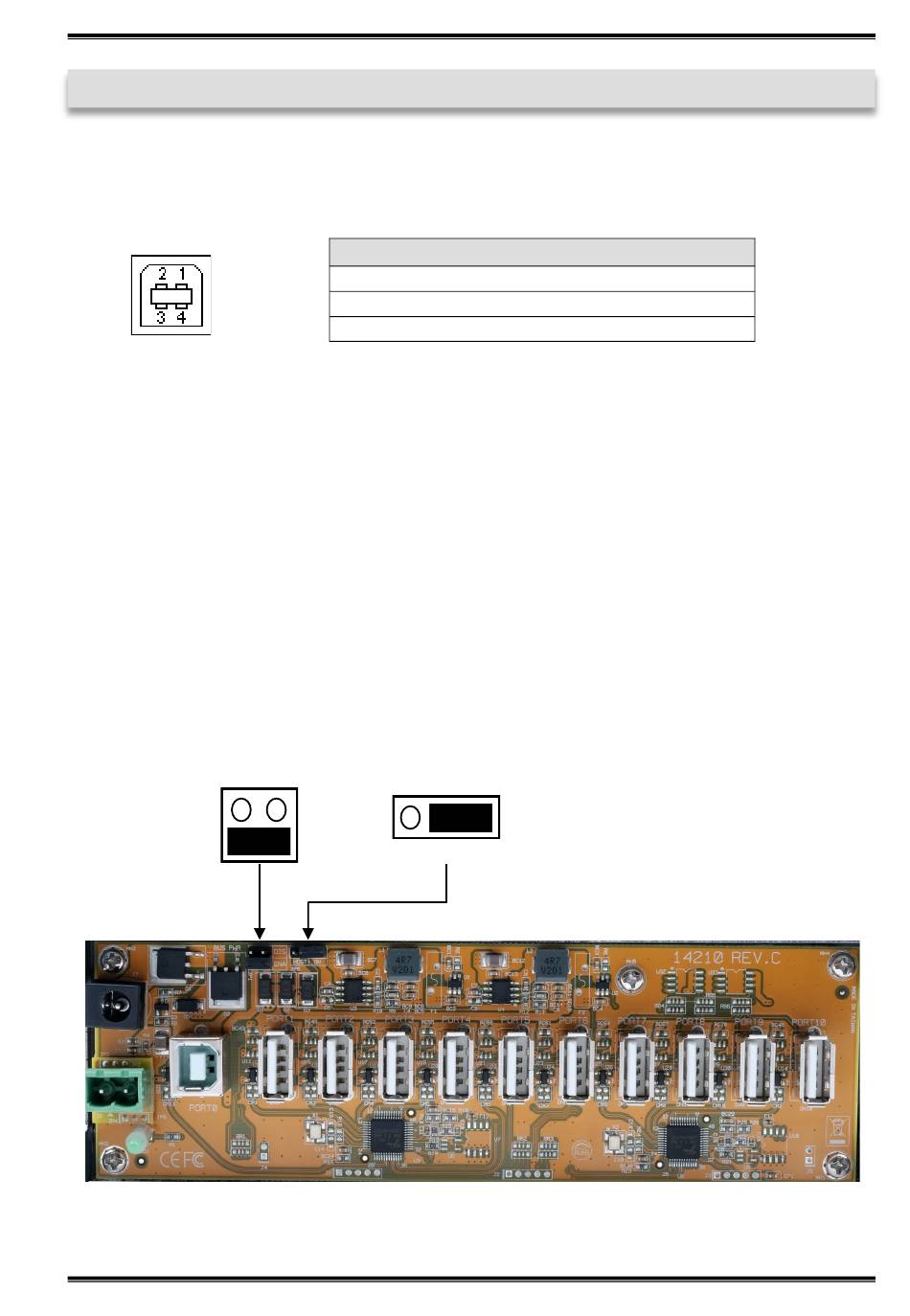

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 2.0 B-Buchse:
3.3 Jumper Einstellungen
Der EX-1170HMVS wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die
Möglichkeit den EX-1170HMVS auf der Datenleitung zum PC sprich die USB B-Buchse stromlos
zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öff-
nen. Nun müssen Sie den Jumper JP1 von ENA (Enable) auf DIS (Disable) setzen. Siehe nach-
folgende Abbildung.
Achtung! Nur mit angeschlossenem Netzteil! Des weiteren haben Sie die Möglichkeit auf den
DFP (Downstream Facing Ports) nur Strom anliegen zu lassen, wenn der Hub mit dem Host PC
verbunden und dieser eingeschaltet ist. Dafür müssen Sie den Jumper JP2 auf „HOST" setzen.
Wenn der JP2 auf „ON" gesetzt ist, dann liegt durchgehend Strom auf den Downstream Ports an.
Siehe nachfolgende Abbildung.
JP1
© Copyright 2023 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
JP2
DIS
ENA
HOST
ON
5
Pin
Signal
3
DATA+
4
GND
