Bedienungsanleitung
D
MIL 72/1 digi 20
WA-EKF 3045/10.97/S:MMS/D:Str./80.10.0736.7/97/00538
1.
Inbetriebnahme
Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. (Der Begriff Elektrofachkraft ist in
VDE 0105 definiert).
Hinweis:
Das Gerät enthält eine durchdachte Elektronik. Diese Elektronik ist
gegen Störungen von außen weitgehend geschützt. Es ist jedoch zu
beachten – je nach Montageort – daß der Netzspannung extrem
starke Störspannungsspitzen überlagert sein können.
Auch beim Schalten von Schützen treten Störungen auf, die ein
elektronisches Gerät trotz aller internen Schutzmaßnahmen be-
einflussen können. Um größtmögliche Betriebssicherheit zu
gewährleisten, sollten beim Anschluß folgende Details beachtet
werden:
a) bei größeren Anlagen ist es erforderlich, Schützspulen, die von
der Schaltuhr direkt geschaltet werden, mit einem passenden
Varistor oder RC-Glied zu entstören.
b) Werden induktive Gleichspannungsverbraucher geschaltet,
muß eine Löschdiode eingebaut werden.
c) Induktive Lasten und besonders Leuchtstofflampen stellen
für die Ausgangskontakte eine besondere Beanspruchung
dar. Prüfen Sie im Einzelfall, ob der Einbau eines Trennrelais
oder Schütz angebracht ist.
2.
Montage und Anschluß

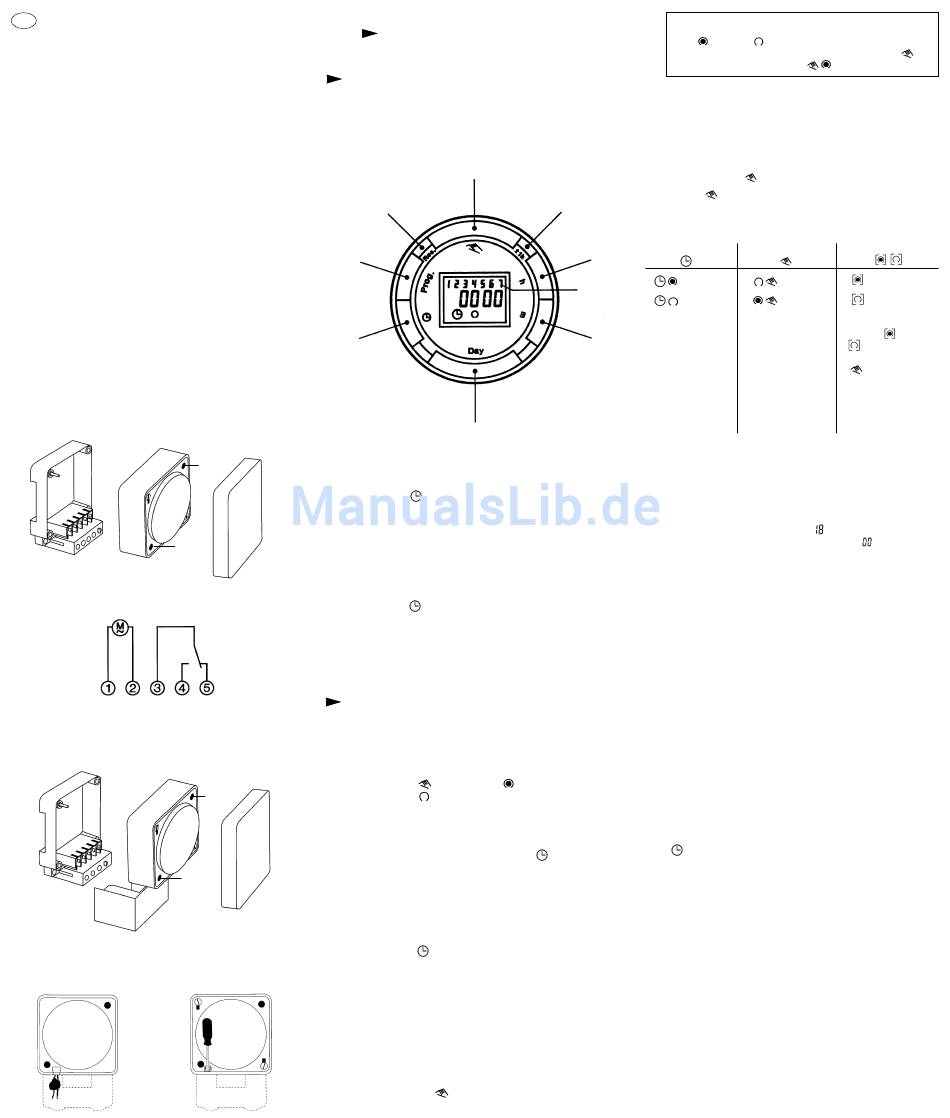

2.1 Aufbau-Montage
Sockel nach örtlichen Gegebenheiten montieren.
Schaltuhr aufstecken und mit Schrauben (A) sichern.
A
2.2 Anschluß
Siehe Geräteaufdruck/Schaltschema
2.3 Montage mit Klemmabdeckung
Sockel nach örtlichen Gegebenheiten montieren, anschließen und
Klemmenabdeckung Art.-Nr. 01.78.0004.6 aufstecken.
Dann Schaltuhr aufstecken und mit Schrauben (A) sichern.
A
3.
Plombieren mit Plombierglas – IP 40
Plombieren mit Plombierglas als Zubehör
– Plombierglas Art.-Nr. 01.78.0016.6 aufsetzen und plombieren.
Plombierglas nur mit passendem Werkzeug abnehmbar.
4.
Bedienung der Zeitschaltuhr
Die mit
ein Schaltprogramm ausgeführt wird.
4.1 Mit der Taste "Res" = Reset wird die Zeitschaltuhr in den
Grundzustand gesetzt.
(mit Bleistift oder ähnlichem Gegenstand)
– vor jedem Neustart
– zum Löschen aller Schaltzeiten und der Uhrzeit
Nach ca. 2 Sekunden erscheint:
Reset
Schaltzeiten
eingeben
Uhrzeit
eingeben
A
4.2 Uhrzeit und aktueller Wochentag eingeben
– Taste "
Während der Sommerzeitperiode die Taste +/– 1h
einmal drücken.
mit Taste "h"
mit Taste "m"
mit Taste "Day" aktuellen Tag eingeben
– Taste "
Jetzt blinkt der Doppelpunkt im Sekundentakt.
Hinweis:
Werden die Tasten h/m länger als 2 Sekunden gedrückt,
erfolgt ein Schnelldurchlauf.
4.3 Schaltzeiten eingeben
Sie haben 20 Speicherplätze zur Verfügung.
Jede Schaltzeit belegt 1 Speicherplatz
Taste "Prog" so oft drücken, bis ein freier
Speicherplatz "– – : – –" angezeigt wird.
mit Taste "
A
mit Taste "h"
mit Taste "m" Minuten eingeben
Wenn ein Schaltbefehl jeden Tag (1 2 3 4 5 6 7)
ausgeführt werden soll, dann mit Taste
speichern, andernfalls mit Taste "Day" Wochen-
tag/-tage anwählen.
1 2 3 4 5 6
1 2 3 4 5
Auswahl einzelner Tage: 1 = Mo., 2 = Di ...
mit Taste "
Die Zeitschaltuhr wechselt in den automatischen
Betriebszustand und zeigt die aktuelle Uhrzeit an.
Jede weitere Eingabe einer Schaltzeit mit Taste
"Prog" beginnen.
Bei einer unvollständigen Eingabe werden die
noch nicht ausgewählten Segmente im Display
blinkend angezeigt.
Bei Bedarf:
Mit der Taste "
gewünschten Schaltzustand bringen (siehe Punkt 5.2).
gekennzeichneten Bedienschritte sind notwendig, damit
Handschalter
Sommer- bzw.
Winterzeit-
umstellung
Wochentag/e
eingeben
" gedrückt halten
Stunden eingeben
Minuten eingeben
1 = Mo ... 7 = So
"
loslassen
" Schaltfunktion "
" Einschalten
oder "
" Ausschalten wählen
Stunden eingeben
= Montag – Samstag
= Montag – Freitag
6 7 = Samstag – Sonntag
" Schaltzeit speichern
" können Sie die Zeitschaltuhr in den
Hinweis:
Achten Sie darauf in welcher Position der Schaltzustand ist,
ON
oder OFF
wählen Sie den gewünschten Schaltzustand mit Taste
(Für Kanal 1 und/oder 2) z.B.
5.0 Zusatzfunktionen
5.1 Sommer- bzw. Winterzeitumstellung
Drücken Sie die Taste +/– 1h einmal.
5.2 Handschalter "
"
Mit der "
" Taste kann der momentane Schaltzustand jederzeit
verändert werden. Das eingegebene Schaltprogramm wird dabei
nicht verändert.
Stunden
Automatikbetrieb
eingeben
Wochen-
= EIN
tage
blinken
= AUS
Die Schaltzeiten
Wird der aktuelle
entsprechen dem
Schaltzustand
Minuten
eingegebenen
manuell verändert,
eingeben
Programm
wird der nächste
Schaltbefehl wieder
automatisch nach
dem eingege-
benen Schalt-
programm aus-
geführt.
5.3 Lesen der einprogrammierten Schaltzeiten
Durch Drücken der Taste "Prog" werden die eingegebenen
Schaltzeiten angezeigt, bis der erste freie Speicherplatz
"– – : – –" erscheint.
Drücken Sie die Taste "Prog" jetzt nochmal, wird die Anzahl der
noch freien Speicherplätze, z.B. FR
Sind alle Speicherplätze belegt, erscheint: "FR
5.4 Ändern der einprogrammierten Schaltzeiten
Taste "Prog" so oft drücken, bis die Schaltzeit, die Sie ändern
wollen, angezeigt wird.
Geben Sie jetzt die neuen Daten ein. Siehe Punkt 4.3.
Hinweis zu Schaltzeiten speichern:
Wird die Eingabe der Schaltzeiten mit Taste "Prog" beendet,
wird diese Schaltzeit gespeichert und der nächste Speicherplatz
angezeigt.
Die Eingabe weiterer Schaltzeiten erfolgt ebenfalls wie unter
Punkt 4.3 beschrieben.
Außerdem wird ein kompletter Schaltbefehl nach ca. 90
Sekunden automatisch gespeichert, wenn keine weitere
Taste mehr betätigt wird.
Danach wechselt die Schaltuhr ebenfalls in den automatischen
Betriebszustand und zeigt wieder die aktuelle Uhrzeit an.
5.5 Löschen einzelner Schaltzeiten
Taste "Prog" so oft drücken, bis die Schaltzeit, die Sie löschen
wollen, angezeigt wird.
Dann mit Taste "h" oder "m" auf "– –" einstellen und die Taste
" " ca. 3 Sekunden gedrückt halten.
Die Schaltzeit ist gelöscht und die aktuelle Uhrzeit wird angezeigt.
5.6 AM / PM Zeitanzeige
Werden die Tasten "+/– 1h" und "h" gleichzeitig gedrückt,
erfolgt eine Umschaltung der Zeitanzeige in den AM/PM-Modus
(wird hauptsächlich in englischsprechenden Ländern verwendet).
6.0 Technische Daten
Anschluß
Schaltleistung
Umgebungstemperatur
Gangreserve
Speicherplätze
Kürzeste Schaltzeit
Programmierbar
. Je nach Schaltprogramm und Tageszeit
.
Handbetrieb
Dauerbetrieb
= AUS
= Dauer EIN
= Dauer AUS
= EIN
Aus den Schaltzu-
ständen
bzw.
kann nur durch
Drücken der
"
" Taste in den
automatischen
Betrieb zurück-
gekehrt werden.
, angezeigt.
".
siehe Geräteaufdruck
siehe Geräteaufdruck
– 10 °C bis + 55 °C
5 h bei + 20 °C
20
1 Min.
jede Minute
