Wartungstätigkeiten
Betriebsanleitung | CRAMBO | 447003 | V1

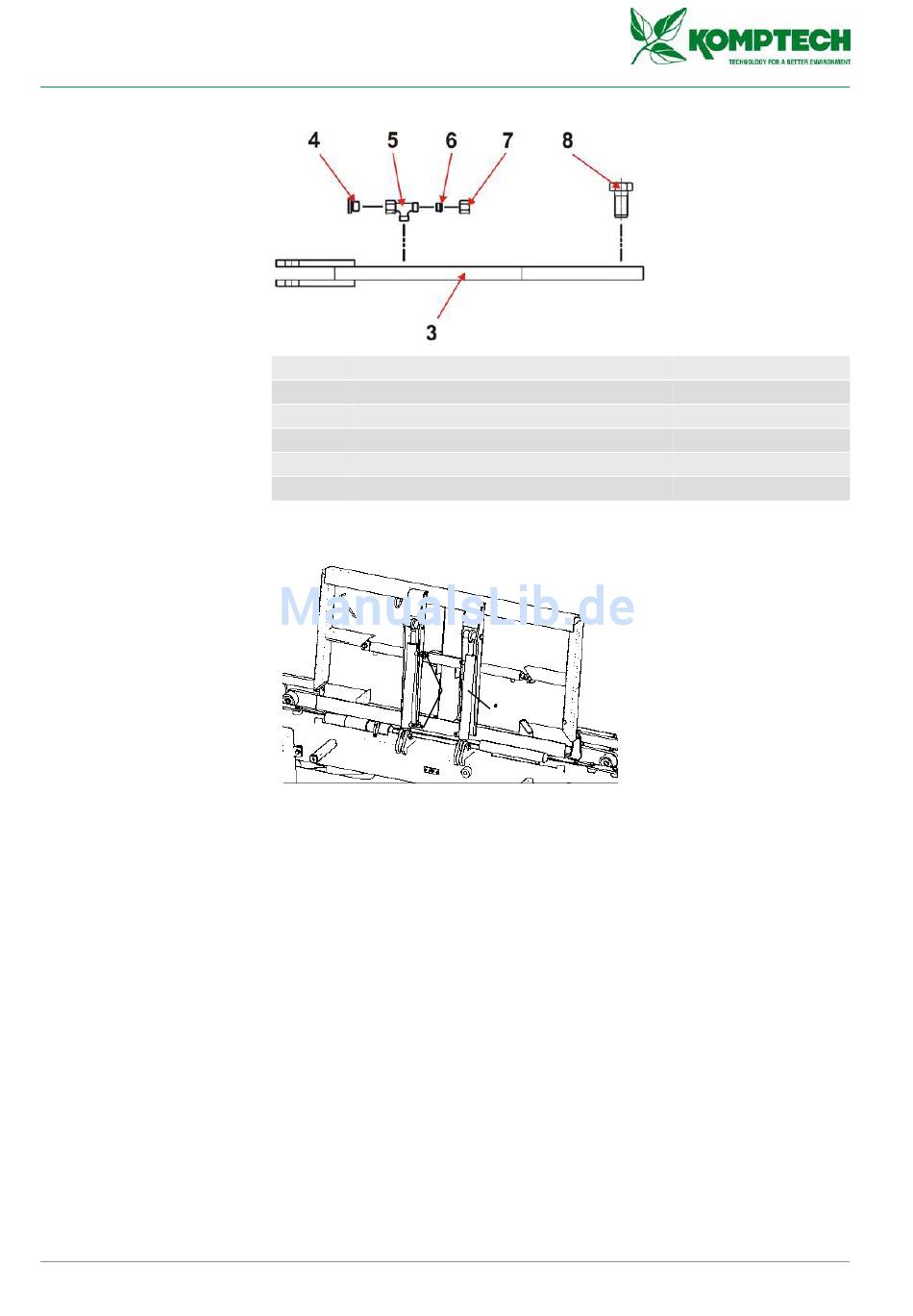

Zusätzlich ist eine M20-Schraube direkt in den Schlüssel eingeschraubt.
3
Spannschlüssel (1 Stk.)
4
Verschlussschraube (2 Stk.)
5
L-Anschlussstück (2 Stk.)
6
Verschlusskegel (2 Stk.)
7
Überwurfmutter (2 Stk.)
8
Schraube M20x40 (1 Stk.)
a) Schrauben Sie die beiden Schläuche (D), die zum rechten Hydraulikzylinder
(R) führen, ab und verschließen Sie mit den Verschlussschrauben (4).
D
b) Schrauben Sie die Schlauchhaltebacken (Z) ab.
c) Schrauben Sie Überwurfmutter (7) und Verschlusskegel (6) vom L- An-
schlussstück ab und schrauben Sie auf die offenen Schlauchanschlüsse am
linken Hydraulikzylinder (D) an, um diese zu verschließen.
d) Nehmen Sie die beiden Spannstifte (G) heraus. Danach schlagen Sie die
beiden Bolzen (X und Y) heraus.
e) Anschließend nehmen Sie den linken Hydraulikzylinder (H) heraus.
R
16725500-0
920203205
920209008
920214008
920215008
910120005
103 / 140
