Wartungstätigkeiten
8.25
Betriebsanleitung | CRAMBO | 447003 | V1
Nachspannen der hinteren Walzenlagerung
▪ Das Nachspannmoment von 4200 Nm (3100 lbf) kann durch Verwendung
der Systemhydraulik, eingestellt auf 200 bar (2900 psi) Druck und des, für
diese Arbeit, mitgelieferten Spezialschlüssels erreicht werden.
▪ Ebenso erreicht wird dieses Moment, wenn mit einer Kranwaage auf 1200
kg (2645 lbs) angezogen wird.
▪ Das Nachspannen ist erstmalig nach 50 Bh, danach alle 1000 Bh durchzu-
führen.

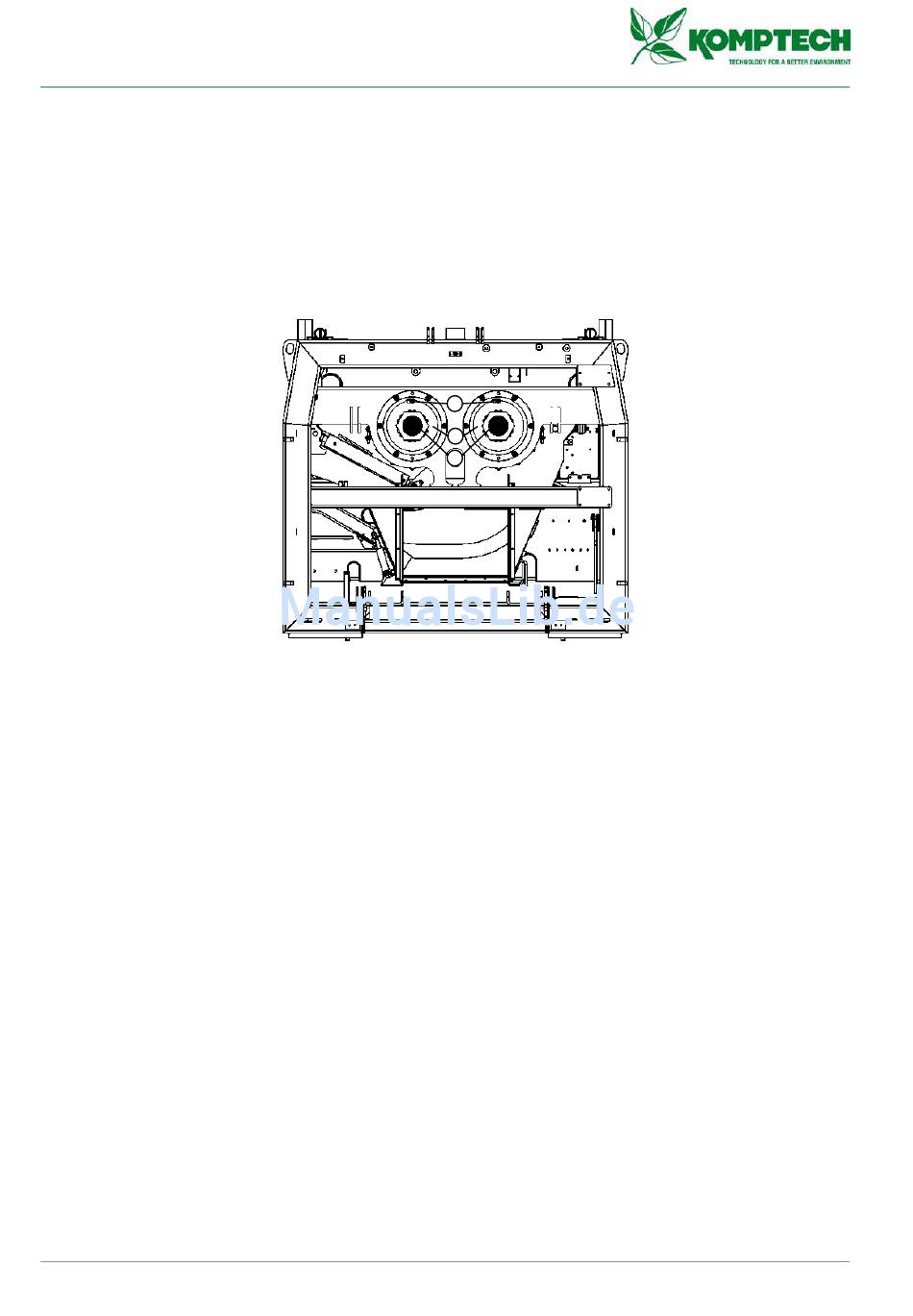

Um die Walzenlagerung nachzuspannen, sind folgende Schritte
notwendig:
a) Stellen Sie seitliche Trichterwände senkrecht, damit die hintere Trichter-
wand fiixiert ist.
b) Stellen Sie den Motor ab und sichern Sie gegen unbefugtes Einschalten ab.
c) Lösen Sie Einschrauber (A) und entfernen Sie Zentralschmierungsschläu-
che (optional).
d) Lösen Sie die beiden Befestigungsschrauben (B) und entfernen Sie die Si-
cherungsplatten (C).
e) Reinigen Sie das vorstehende Gewinde.
f) Lösen Sie Schraube (1) am Heck und öffnen Sie die hintere rechte Tür.
B
C
A
101 / 140
