Procedimento de fiação CA de 115 V
1. Remova a tampa da caixa de derivação e estique os fios para garantir que as extremidades de fios desencapados estejam acessíveis fora da caixa de
derivação.
2. Instale conduítes rígidos e fiação adequada da fonte de alimentação para a caixa de derivação para manter a integridade à prova de explosões.
3. Conecte os fios da bomba às linhas de energia de acordo com o diagrama de fiação. Certifique-se de isolar adequadamente as conexões com as porcas de fio
apropriadas ou outros conectores. Observe que o fio-terra DEVE estar conectado. A conexão do fio terra está dentro da caixa de derivação (Diagrama 6b).
4. Dobre os fios de volta na caixa de derivação e recoloque a tampa, certificando-se de que a gaxeta da tampa esteja no lugar.

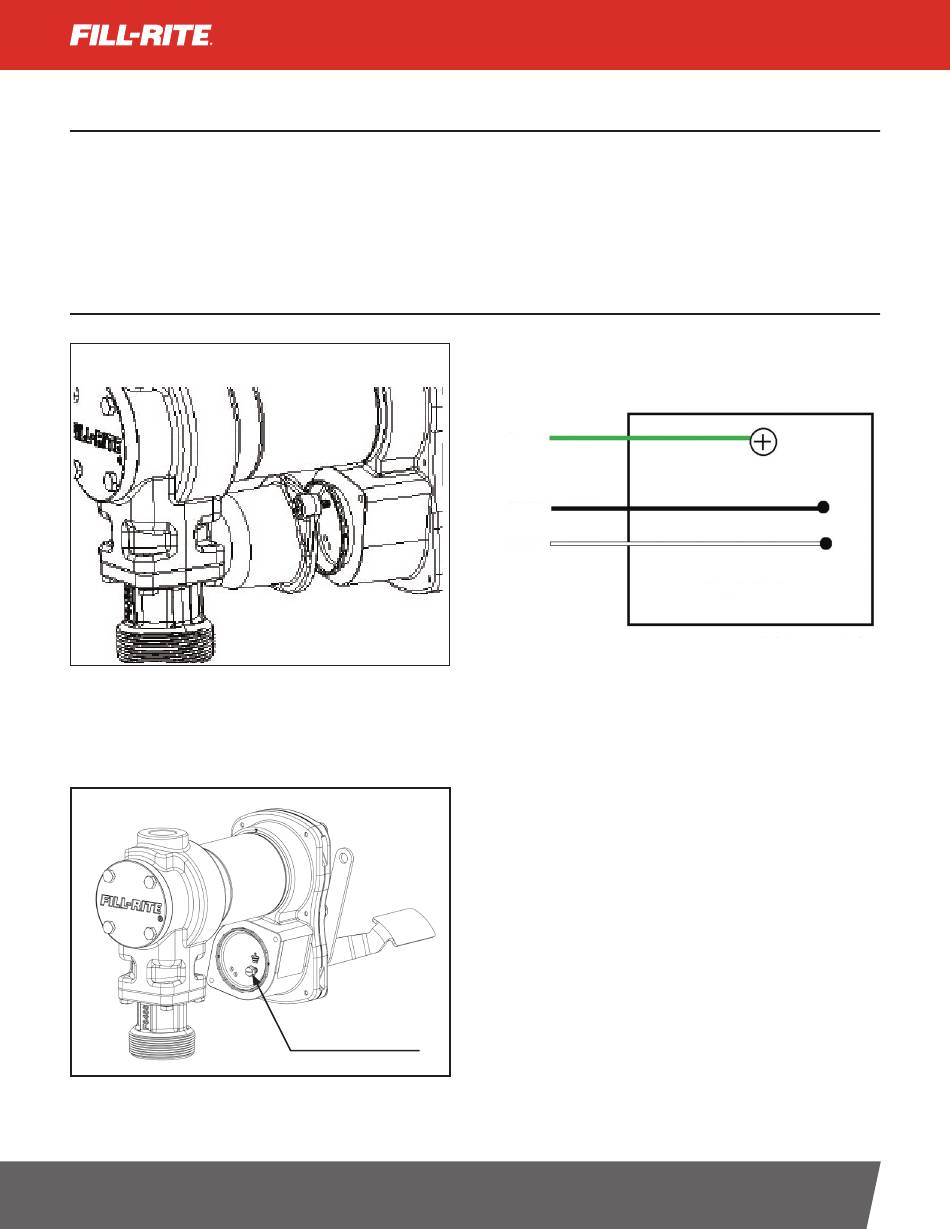

Caixa de derivação da bomba CA de 115 V (bombas de transferência de combustível CA da série FR/SD600)
Diagrama de fiação CA de 115 V para bombas de transferência de
combustível CA FR/SD600.
Um fio terra deve ser incluído no cabo de alimentação da linha de
alimentação. Este fio deve ser conectado ao terminal do parafuso terra na
parte interna da superfície da caixa de derivação.
fillrite.com
BOMBAS DE TRANSFERÊNCIA DE COMBUSTÍVEL DA SÉRIE H
Diagrama 6a
Diagrama 6b
PARAFUSO DE ATERRAMENTO
INTERNO
MANUAL DE INSTALAÇÃO E OPERAÇÃO
Diagrama de fiação CA de 115V
Verde
Terra
Preto
CA / Quente
Branco
Neutro
Parafuso de Aterramento
(localizado na caixa de
derivação)
Caixa de Derivação da Bomba
