II

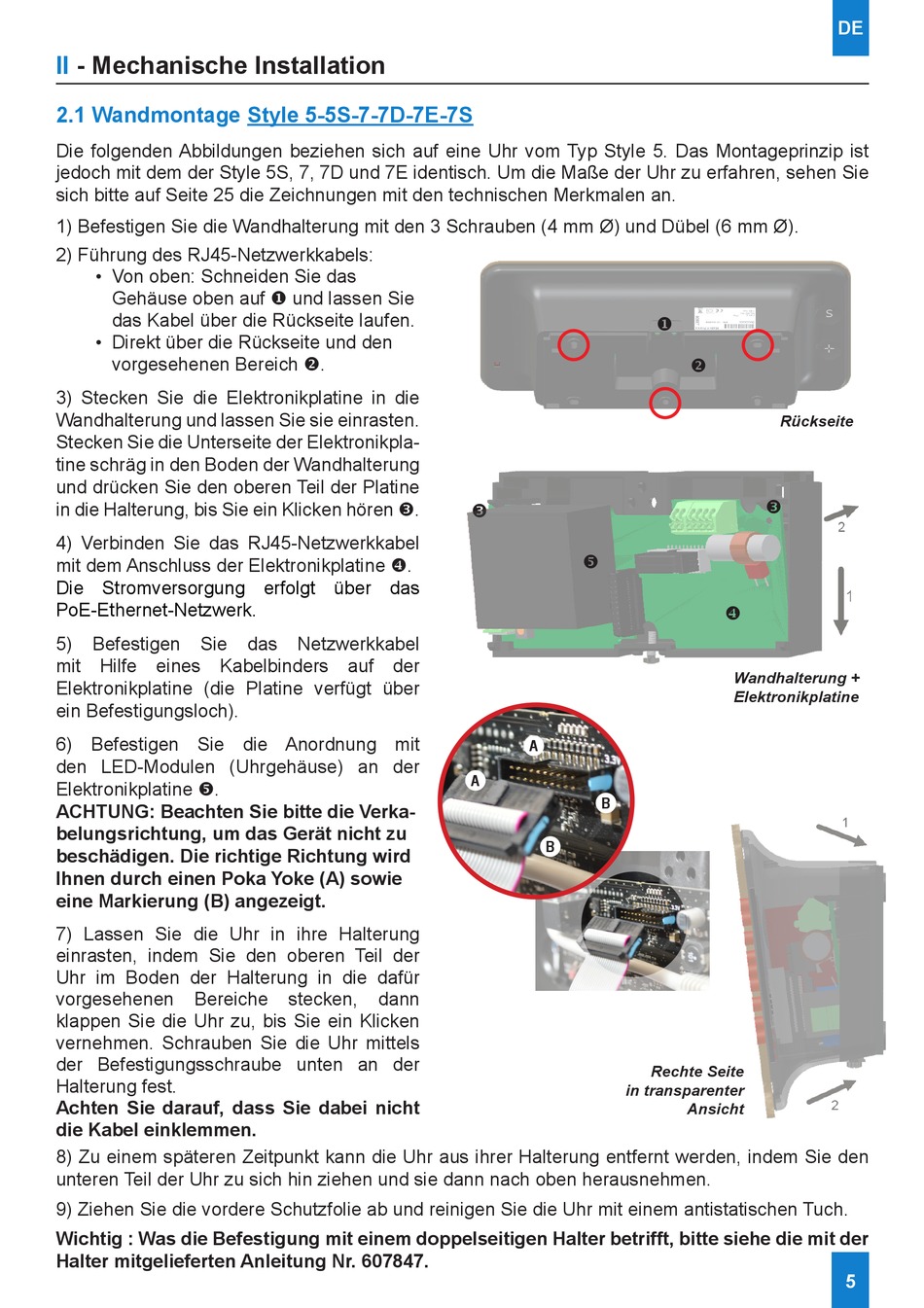

- Mechanische Installation
2.1 Wandmontage Style 5-5S-7-7D-7E-7S
Die folgenden Abbildungen beziehen sich auf eine Uhr vom Typ Style 5. Das Montageprinzip ist
jedoch mit dem der Style 5S, 7, 7D und 7E identisch. Um die Maße der Uhr zu erfahren, sehen Sie
sich bitte auf Seite 25 die Zeichnungen mit den technischen Merkmalen an.
1) Befestigen Sie die Wandhalterung mit den 3 Schrauben (4 mm Ø) und Dübel (6 mm Ø).
2) Führung des RJ45-Netzwerkkabels:
• Von oben: Schneiden Sie das
Gehäuse oben auf u und lassen Sie
das Kabel über die Rückseite laufen.
• Direkt über die Rückseite und den
vorgesehenen Bereich v.
3) Stecken Sie die Elektronikplatine in die
Wandhalterung und lassen Sie sie einrasten.
Stecken Sie die Unterseite der Elektronikpla-
tine schräg in den Boden der Wandhalterung
und drücken Sie den oberen Teil der Platine
in die Halterung, bis Sie ein Klicken hören w.
4) Verbinden Sie das RJ45-Netzwerkkabel
mit dem Anschluss der Elektronikplatine x.
Die Stromversorgung erfolgt über das
PoE-Ethernet-Netzwerk.
5)
Befestigen
Sie
mit Hilfe eines Kabelbinders auf der
Elektronikplatine (die Platine verfügt über
ein Befestigungsloch).
6) Befestigen Sie die Anordnung mit
den LED-Modulen (Uhrgehäuse) an der
Elektronikplatine y.
ACHTUNG: Beachten Sie bitte die Verka-
belungsrichtung, um das Gerät nicht zu
beschädigen. Die richtige Richtung wird
Ihnen durch einen Poka Yoke (A) sowie
eine Markierung (B) angezeigt.
7) Lassen Sie die Uhr in ihre Halterung
einrasten, indem Sie den oberen Teil der
Uhr im Boden der Halterung in die dafür
vorgesehenen
Bereiche
klappen Sie die Uhr zu, bis Sie ein Klicken
vernehmen. Schrauben Sie die Uhr mittels
der Befestigungsschraube unten an der
Halterung fest.
Achten Sie darauf, dass Sie dabei nicht
die Kabel einklemmen.
8) Zu einem späteren Zeitpunkt kann die Uhr aus ihrer Halterung entfernt werden, indem Sie den
unteren Teil der Uhr zu sich hin ziehen und sie dann nach oben herausnehmen.
9) Ziehen Sie die vordere Schutzfolie ab und reinigen Sie die Uhr mit einem antistatischen Tuch.
Wichtig : Was die Befestigung mit einem doppelseitigen Halter betrifft, bitte siehe die mit der
Halter mitgelieferten Anleitung Nr. 607847.
das
Netzwerkkabel
stecken,
dann
w
y
A
A
B
B
in transparenter
u
v
Rückseite
w
x
Wandhalterung +
Elektronikplatine
Rechte Seite
Ansicht
DE
5
