Bodet Style II 5 Schnellstartanleitung

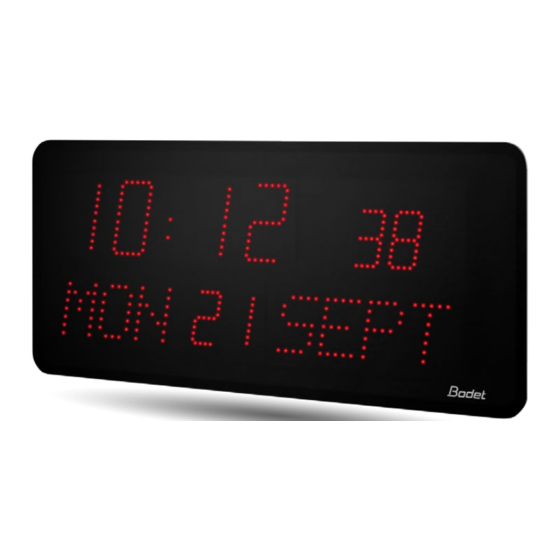

Style II 5 / 5S / 7 / 7S / 7 Date / 7 Ellipse intérieures - indoor clocks - Innenuhren - relojes de interior
Quick start guide - Guide de démarrage rapide - Schnellstartanleitung - Guía de inicio rápido
1 - INSTALLATION MÉCANIQUE - MECHANICAL INSTALLATION - MECHANISCHE MONTAGE - INSTALACIÓN MECÁNICA
1.1 - OUVERTURE DU PRODUIT - OPENING THE PRODUCT - PRODUKTERÖFFNUNG - APERTURA DEL PRODUCTO
1.2 - FIXATION MURALE - WALL MOUNTING - WANDTRÄGER - FIJACIÓN EN LA PARED
L
D
Ø 6mm
Document non contractuel. © 2019, Bodet SA. Tous droits réservés.
1
3
2
Ø 6mm
Ø 6mm
Ø 4 mm
Lors de l'ouverture, déconnecter la nappe délicatement.
When opening, disconnect the at cable with care.
Bei Öffnung, das Flachbandkabel vorsichtig abklemmen.
Al abrir, desconectar el cable plano con cuidado.
STYLE II 5
STYLE II 5 S
STYLE II 7
STYLE II 7 S
STYLE II 7 DATE
STYLE II 7 ELLIPSE
Ø 4 mm
Ø 4 mm
1
Dimensions (en mm)
L H D
120 53 60
134 154 67
>> www.bodet-time.com <<
