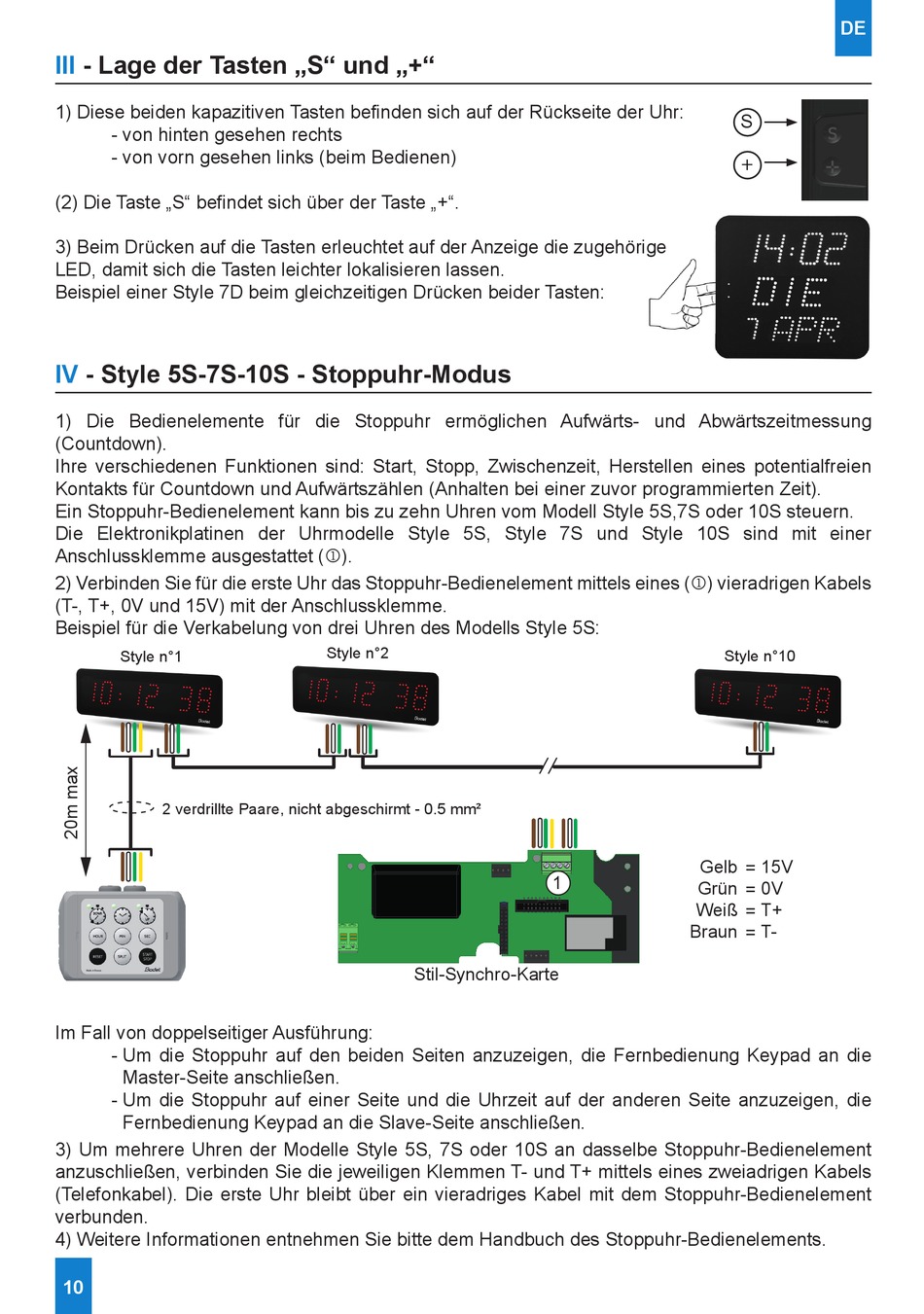

III
- Lage der Tasten „S" und „+"
1) Diese beiden kapazitiven Tasten befinden sich auf der Rückseite der Uhr:
- von hinten gesehen rechts
- von vorn gesehen links (beim Bedienen)
(2) Die Taste „S" befindet sich über der Taste „+".
3) Beim Drücken auf die Tasten erleuchtet auf der Anzeige die zugehörige
LED, damit sich die Tasten leichter lokalisieren lassen.
Beispiel einer Style 7D beim gleichzeitigen Drücken beider Tasten:
IV
- Style 5S-7S-10S - Stoppuhr-Modus
1) Die Bedienelemente für die Stoppuhr ermöglichen Aufwärts- und Abwärtszeitmessung
(Countdown).
Ihre verschiedenen Funktionen sind: Start, Stopp, Zwischenzeit, Herstellen eines potentialfreien
Kontakts für Countdown und Aufwärtszählen (Anhalten bei einer zuvor programmierten Zeit).
Ein Stoppuhr-Bedienelement kann bis zu zehn Uhren vom Modell Style 5S,7S oder 10S steuern.
Die Elektronikplatinen der Uhrmodelle Style 5S, Style 7S und Style 10S sind mit einer
Anschlussklemme ausgestattet (j).
2) Verbinden Sie für die erste Uhr das Stoppuhr-Bedienelement mittels eines (j) vieradrigen Kabels
(T-, T+, 0V und 15V) mit der Anschlussklemme.
Beispiel für die Verkabelung von drei Uhren des Modells Style 5S:
Style n°1
2 verdrillte Paare, nicht abgeschirmt - 0.5 mm²
Im Fall von doppelseitiger Ausführung:
- Um die Stoppuhr auf den beiden Seiten anzuzeigen, die Fernbedienung Keypad an die
Master-Seite anschließen.
- Um die Stoppuhr auf einer Seite und die Uhrzeit auf der anderen Seite anzuzeigen, die
Fernbedienung Keypad an die Slave-Seite anschließen.
3) Um mehrere Uhren der Modelle Style 5S, 7S oder 10S an dasselbe Stoppuhr-Bedienelement
anzuschließen, verbinden Sie die jeweiligen Klemmen T- und T+ mittels eines zweiadrigen Kabels
(Telefonkabel). Die erste Uhr bleibt über ein vieradriges Kabel mit dem Stoppuhr-Bedienelement
verbunden.
4) Weitere Informationen entnehmen Sie bitte dem Handbuch des Stoppuhr-Bedienelements.
10
Style n°2
Stil-Synchro-Karte
Style n°10
Gelb
1
Grün
Weiß
Braun
DE
S
+
15V
=
0V
=
T+
=
T-
=
