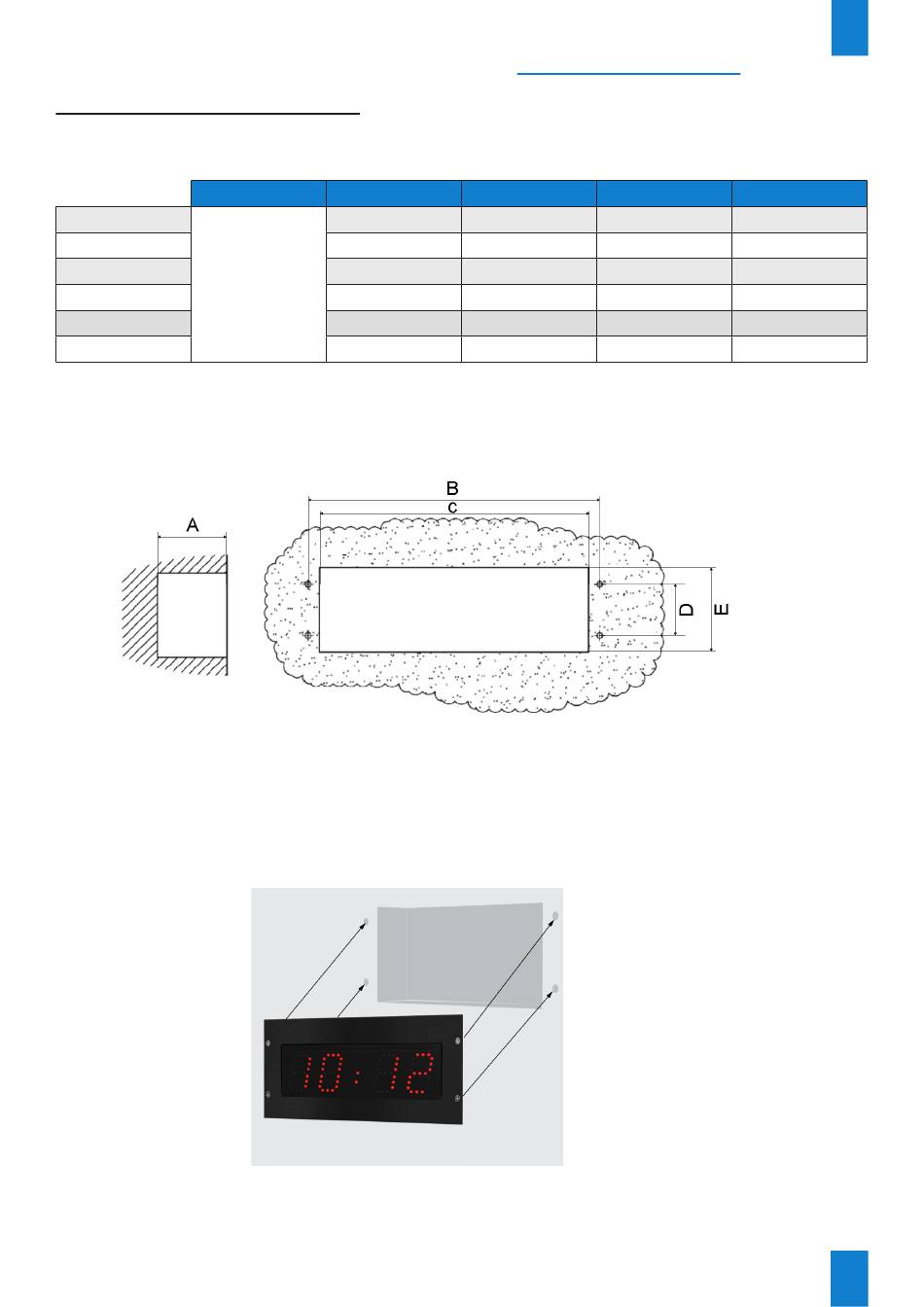

2.3 Hintergrundplatte zur Einbauausführung Style 5-5S-7-7D-7S-10
1) Montage ohne Hintergrundplatt
Gemäß der in der folgenden Tabelle aufgeführten Maßen
ausschneiden
Style 5
Style 5S
Style 7
Style 7S
Style 7 Date
Style 10
Abmessungen in mm
- Die Uhr auf ihren Platz halten und die 4 Schraubenlöcher markieren.
- Die 4 Löcher von 6MM Durchmesser bohren und die mitgelieferten Dübel einsetzen.
- Die Strom- und Synchronkabel einführen, und sie an die Uhren verbinden
- Die Uhr anschließen (vgl. Seite 11 und 12) und die Uhrzeit einstellen ((vgl. Seite 15).
- Die Uhr mit den 4 Schrauben Ø 4 mm an der Wand befestigen
A
B
275
400
325
46
440
365
424
(je nach gewähltem Uhrmodell)
C
D
241
68
365
68
291
85
404
85
331
200
406
100
DE
E
107
107
117
123
308
165
7
