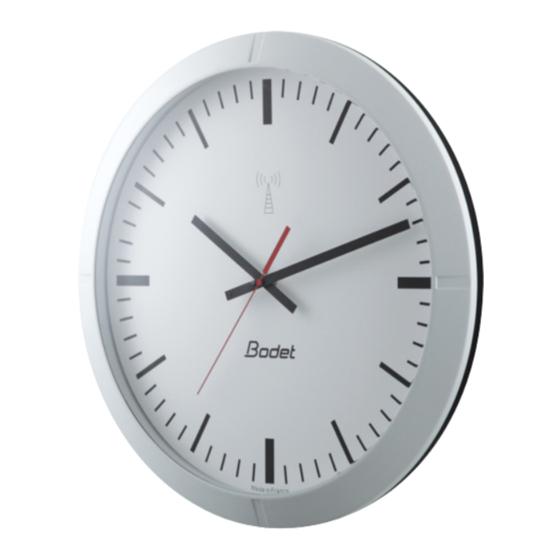

Bodet Profil 930 Installation, Inbetriebnahme Und Anwendung

Analog-nebenuhr mit ntp-synchronisierung
Vorschau ausblenden Andere Handbücher für Profil 930:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

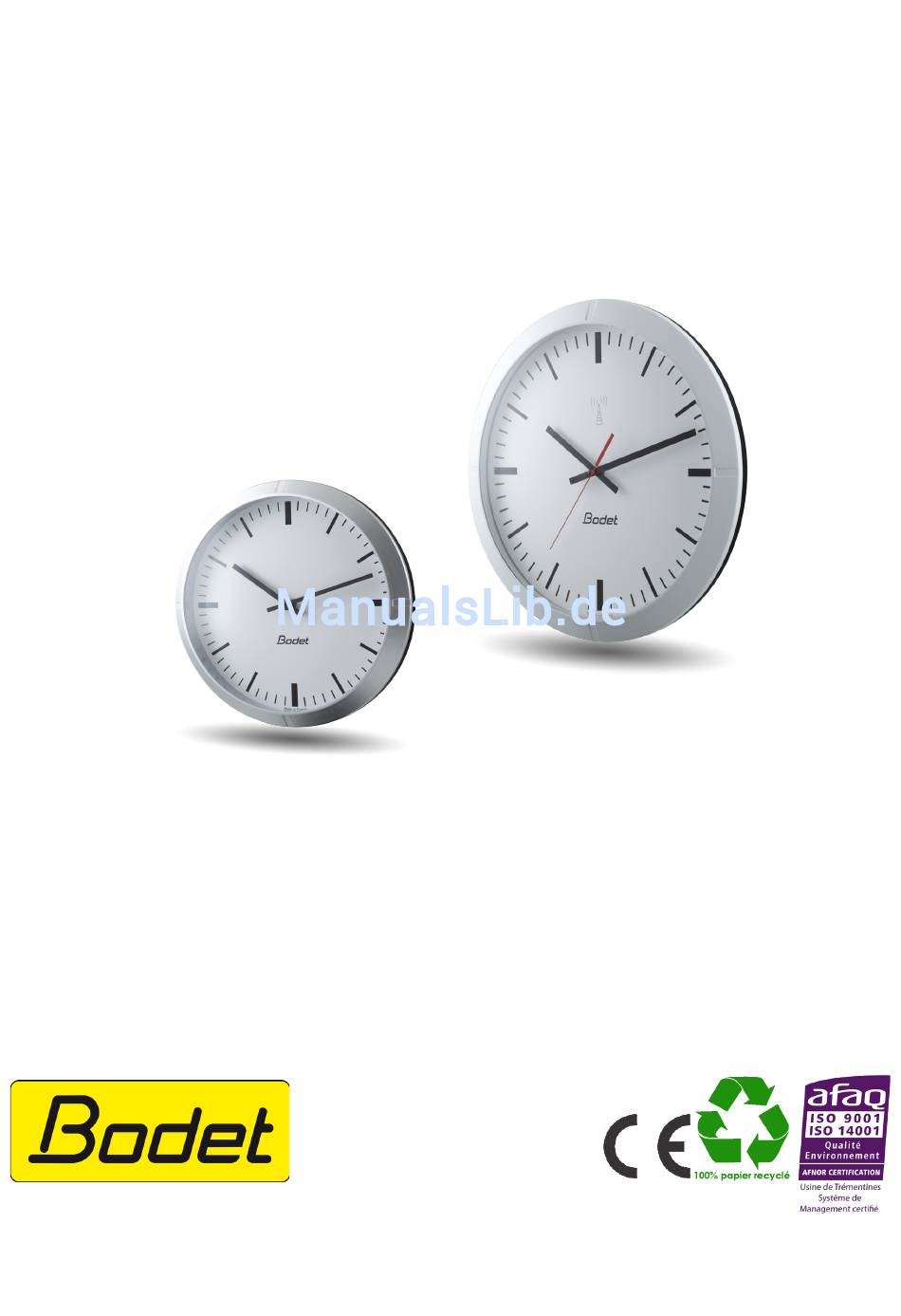

Analog-Nebenuhr mit NTP-Synchronisierung
Installations- und Inbetriebnahmeanleitung
Bei Eingang des Produkts prüfen, dass keine Transportschäden vorliegen. Andernfalls Schaden bei der Spedition melden.
Uhr Profil 930-940
Für den Innenbereich
BP1
F-49340 TREMENTINES
Tel.: +33 241.71.72.00
Fax: +33 241.71.72.01
www.bodet-time.com
Ref.: 607 646 B
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bodet Profil 930

Inhaltszusammenfassung für Bodet Profil 930

  • Seite 1 Uhr Profil 930-940 Für den Innenbereich Analog-Nebenuhr mit NTP-Synchronisierung Installations- und Inbetriebnahmeanleitung F-49340 TREMENTINES Tel.: +33 241.71.72.00 Fax: +33 241.71.72.01 www.bodet-time.com Ref.: 607 646 B Bei Eingang des Produkts prüfen, dass keine Transportschäden vorliegen. Andernfalls Schaden bei der Spedition melden.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis I - Erstüberprüfung 1.1 Auspacken der Uhr 1.2 Reinigung 1.3 Software-Voraussetzungen II - Installation 2.1 Einseitige Uhr (Simple Face / SF) III - Stromversorgung IV - Inbetriebnahme und Einstellen der Uhrzeit V - Technische Daten VI - Präsentation des Webservers 6.1 Die Startseite 6.2 Die Seite Netzwerk-Konfiguration 6.3 Die Seite Konfiguration der Uhrzeit und Synchronisation...

  • Seite 4: I - Erstüberprüfung

    Verwenden Sie niemals Alkohol, Aceton oder andere Lösungsmittel, die Gehäuse und Glas Ihrer Uhr beschädigen könnten. 1.3 Software-Voraussetzungen Für die Inbetriebnahme der Uhren müssen Sie die Software «BODET Detect» installieren. Diese Software ist erhältlich: - auf der CD SIGMA - auf der CD NTP MONITOR - auf der BODET-Website zum kostenlosen Herunterladen.

  • Seite 5: Installation

    II - Installation Wählen Sie den Standort der Uhr, möglichst an einer Stelle, an der es keine elektrischen Interferenzen (Transformator, ...) gibt. Das IT-Netz muss PoE-fähig sein (802.3af, Klasse 3). 2.1 Einseitige Uhr (Simple Face / SF) Pro l 940 Pro l 930 Alle Innenuhren werden einfach an einem Schraubenkopf aufgehängt.

  • Seite 6: Inbetriebnahme Und Einstellen Der Uhrzeit

    - Synchronisation: Multicast - Synchronisierungs-Adresse: 239.192.54.1 Diese Konfiguration ist auf der Rückseite des Produkts angegeben. Die vollständige werkseitige Konfiguration ist: - Name der Uhr: «BODET-@MAC» - Konfiguration IP via DHCP - Time Zone: EUR - Synchronisation: Multicast - Synchronisierungs-Adresse: 239.192.54.1 - Pool-Periode für Unicast-Synchronisation: 15 Minuten.

  • Seite 7: Technische Daten

    Gewicht: Profil 930 = 1kg, Profil 940 = 1,9kg. Technische Normen: EN 60950, EN 55022 und EN 55024. Die Uhren Profil 930 und 940 erfüllen die Anforderungen der Richtlinie über die elektromagnetische Verträglichkeit 2004/108/CE und der Niederspannungsrichtlinie 2006/95/CE. Es handelt sich um Produkte der Klasse A.

  • Seite 8: Präsentation Des Webservers

    1/ Öffnen Sie eine Seite in Ihrem Browser und geben Sie in der Suchleiste die IP-Adresse Ihrer Uhr ein. 2/ Verwenden Sie die Software «BODET Detect» und klicken Sie auf die Schaltfläche Web browser, um den Webserver zu öffnen (siehe Software-Handbuch 607548).

  • Seite 9: Die Seite Netzwerk-Konfiguration

    - DNS Address: Adresse mit der einer IP-Adresse ein Domain-Name zugeordnet werden kann. Anstelle der IP-Adresse kann dadurch eine Nummer oder eine Bezeichnung, die vom Nutzer festgelegt wurde, im Browser angegeben werden. Zum Beispiel ist es einfacher, sich www.bodet. com zu merken, als 172.17.10.88.

  • Seite 10: Die Seite Konfiguration Der Uhrzeit Und Synchronisation

    6.3 Die Seite Konfiguration der Uhrzeit und Synchronisation Die Seite Time Configuration ist in zwei Felder unterteilt. Im ersten Feld wird die Zeitzone konfiguriert, im zweiten die Synchronisationsweise. Die einzelnen Angaben betreffen: - City: in der Dropdown-Liste kann die Zeitzone ausgewählt werden (entsprechend der gewählten Zeitzone wird die Sommer-/Winterzeit automatisch verwaltet).

  • Seite 11: Die Seite Alarmkonfiguration

    6.4 Die Seite Alarmkonfiguration Diese Seite ermöglicht die Aktivierung der Überwachung der Uhr und die Festlegung der Informationen, die übertragen werden, und des Ziel-Servers. Hier können die Parameter ausgewählt werden, die als Alarme definiert werden sollen, und hier wird ihre Konfiguration vorgenommen. Die einzelnen Angaben betreffen: - Kontrollkästchen Enable SNMP Trap: ermöglicht die Aktivierung (oder nicht) der automatischen Versendung der Fehlermeldungen an den(die) SNMP Manager.
  • Seite 12 Information: die weitergeleiteten Informationen sind von untergeordneter Bedeutung und benötigen nicht unbedingt den Eingriff eines Wartungstechnikers, um die Störung zu beseitigen. Warning: die weitergeleiteten Fehler oder Störungen sind wichtig und erfordern den Besuch eines Wartungstechnikers, um die Störung zu beseitigen. Critic: die weitergeleiteten Fehler oder Störungen sind schwerwiegend und erfordern den raschen Eingriff eines Wartungstechnikers, um die Störung zu beseitigen.

  • Seite 13: Die Systemseite

    6.5 Die Systemseite Diese Seite ist in vier Bereiche unterteilt, die folgende Informationen enthalten: 1. Feld: Angabe der Version des Programms (Software) sowie der Dauer und dann des Einschaltens der Uhr. 2. Feld: ein Sicherheitshinweis macht darauf aufmerksam, dass nach der Definition des Passworts zwingend das richtige Passwort verwendet werden muss, um die Verbindung zum Webserver herzustellen.

  • Seite 14: Was Tun, Wenn

    VII - Was tun, wenn...? Prüfen, ob... Was tun, wenn...? Prüfen, ob... - Prüfen, ob der von der Hauptuhr gesendete Signaltyp derselbe ist wie derjenige der Nebenuhr (NTP). - Nach der Installation wird - Prüfen, ob der NTP-Server im selben Netz ist wie die Nebenuhr keine Synchronisation (IP-Adressen, Unternetzmaske und Gateways).
