2.1 Wandmontage

Die nachfolgenden Abbildungen beziehen sich auf eine Uhr Style Mondiale 4 Städte. Das Montageprinzip ist jedoch
identisch zu den Uhren Style Mondiale 3, 5, 6 und 7 Städte. Die Abmessungen der Uhren finden Sie in den technischen
Daten auf Seite 13.

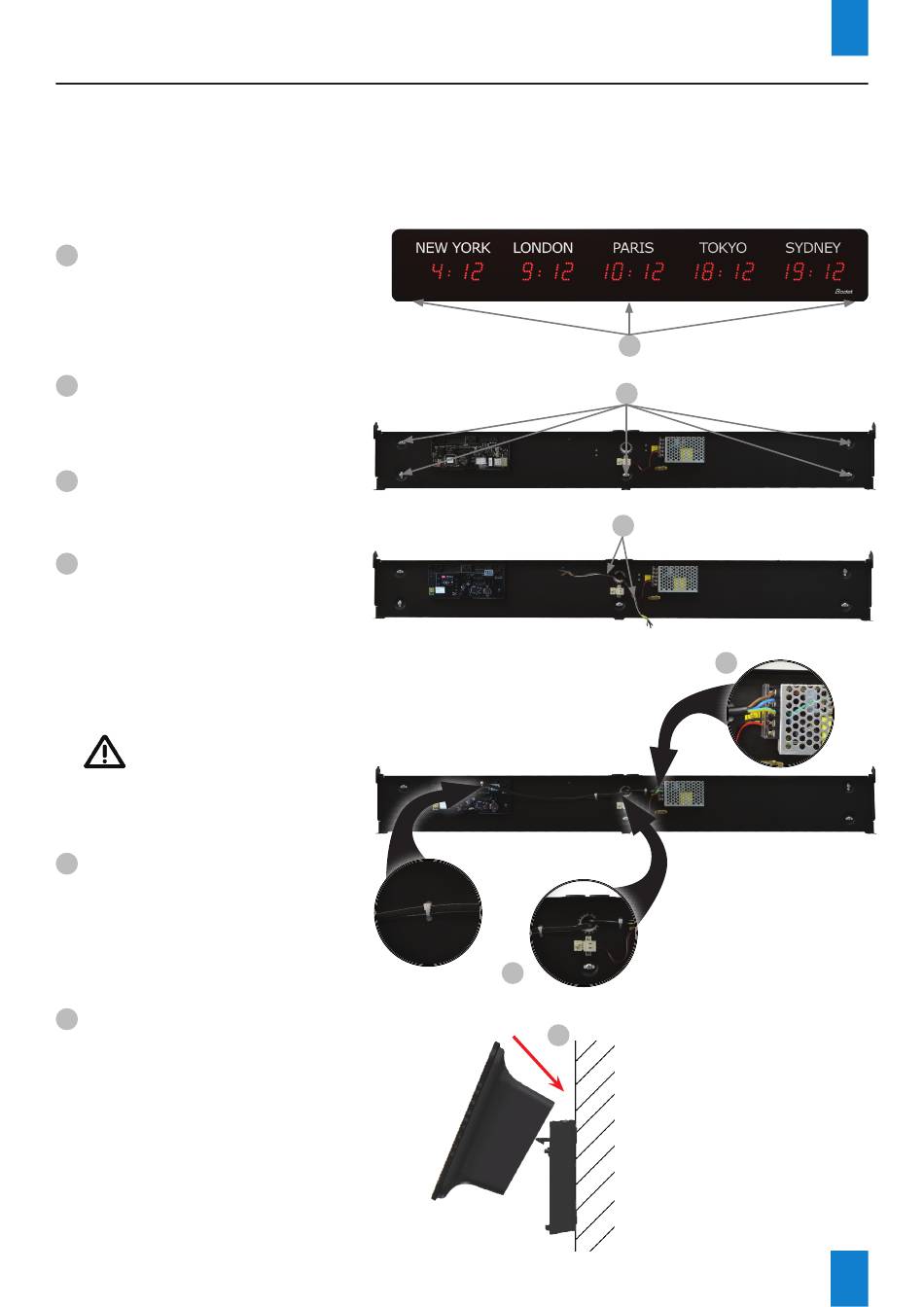

1 Die Schrauben unterhalb der Uhr lösen
(2 Schrauben bei der Style Mondiale 3
Städte, 3 Schrauben bei den Uhren
Style Mondiale 4, 5, 6 und 7 Städte)
und die Uhr öffnen.
2 Wandhalterung mit den 5 Schrauben
für Dübel (Ø 6 mm) an der Wand
befestigen.
3 Führung der Strom- und
Synchronisationskabel über die
Rückseite.
4 Anschluss am Gebäude und
Synchronisierung durchführen (siehe
Seite 7 für die Synchronisierung):
- Netzkabel in die
Anschlussklemmen führen
- Kunststoff-Schutzleiste entfernen
- Kabel anschließen
- Schutzleiste wieder anbringen
Angemessene
einlegen.
Geräteinneren
einrollen.
5 Platzieren Sie die Kunststoffkragen,
um die Kabel zu halten.
6 Platzieren Sie das Display an der
Wandhalterung der Uhr.
Kabellänge
Kabel im
nicht
1
2
3
5
6
