- Mechanische Installation
2.1 Montage der Uhr
(1) Verkabeln Sie die Elektronikplatine (siehe Seite 6) und das (optionale) Bedienelement über die
Anschlussklemmen auf der Rückseite der Uhr.
Beispiel einer Style 5S Krankenhaus
Impuls-Synchronisierungsplatine

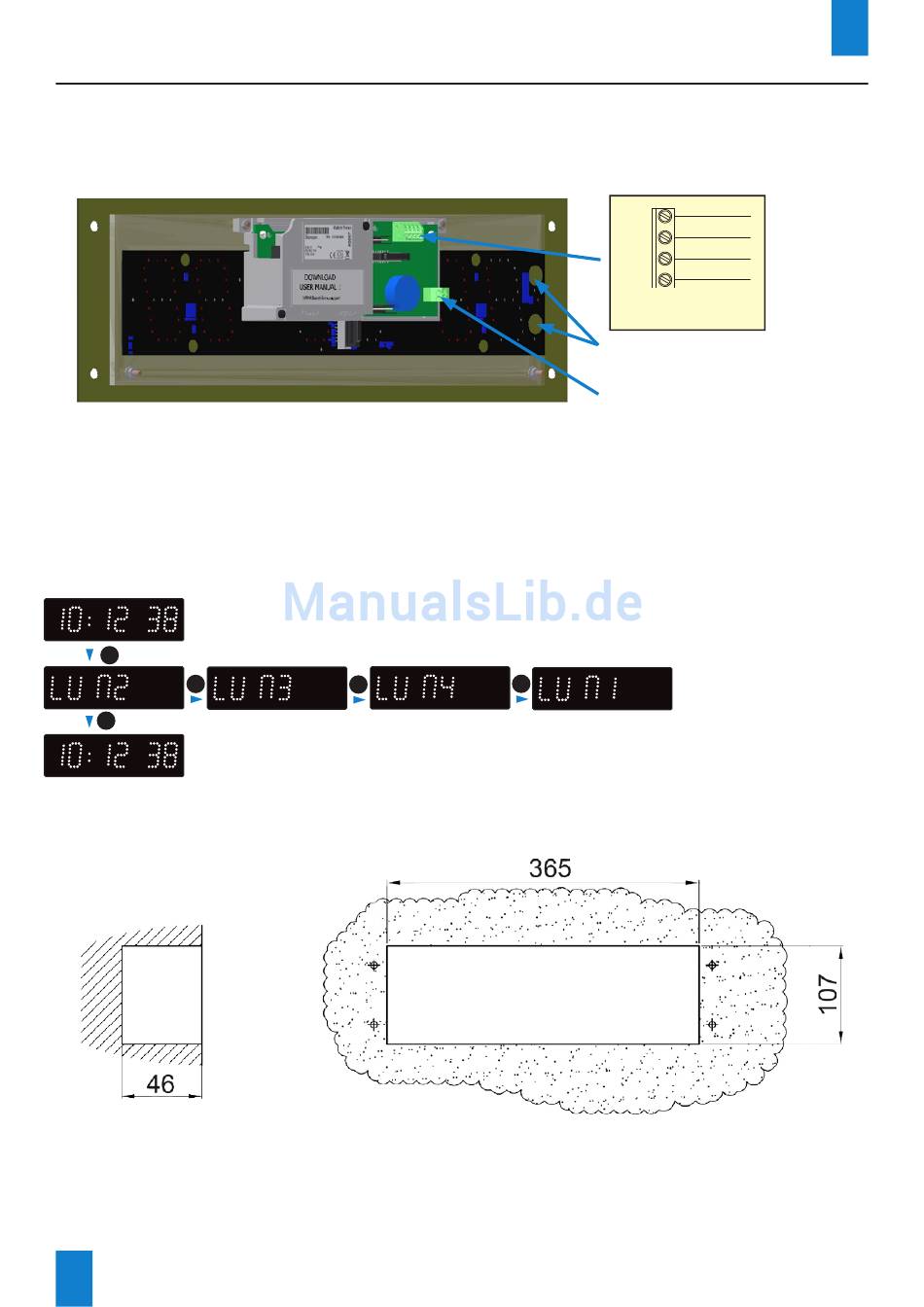

(2) Stellen Sie die Helligkeit durch Drücken auf die kapazitiven Tasten „S" und „+" auf der Rückseite
der Uhr ein (siehe oben).
Die Helligkeitseinstellung kann im normalen Betriebsmodus der Style-Uhr durchgeführt werden, also
wenn sie sich weder im Konfigurationsmenü noch im Zeiteinstellungsmenü befindet. Standardmäßige
Helligkeitsstufe: 2.
+
3 Sekunden lang gedrückt halten
+
S
Ende des Menüs
3) Befestigen Sie die Uhr durch Einbau in die Wand mittels der 4 Dübel und Schrauben am
gewünschten Ort (für die Maße der Uhr siehe Seite 10).
2.2 Montage des Bedienpults
Für Einrichtung und Verwendung des Bedienelements (einschließlich im Stoppuhr-Modus)
konsultieren Sie bitte das mit ihr zusammen gelieferte Handbuch (Ref.: 605615 oder 607800 je
nach Modell).
4
+
+
T-
Braun
T+
Weiß
0V
Grün
15V
Gelb
Verkabelung des
Bedienelements
Konfigurationstasten: S und +
Anschlüsse für die Verkabelung
zur Impuls-Synchronisierung
Auswahl der Lichtintensität:
LUM 1: geringe Intensität
LUM 4: hohe Intensität
