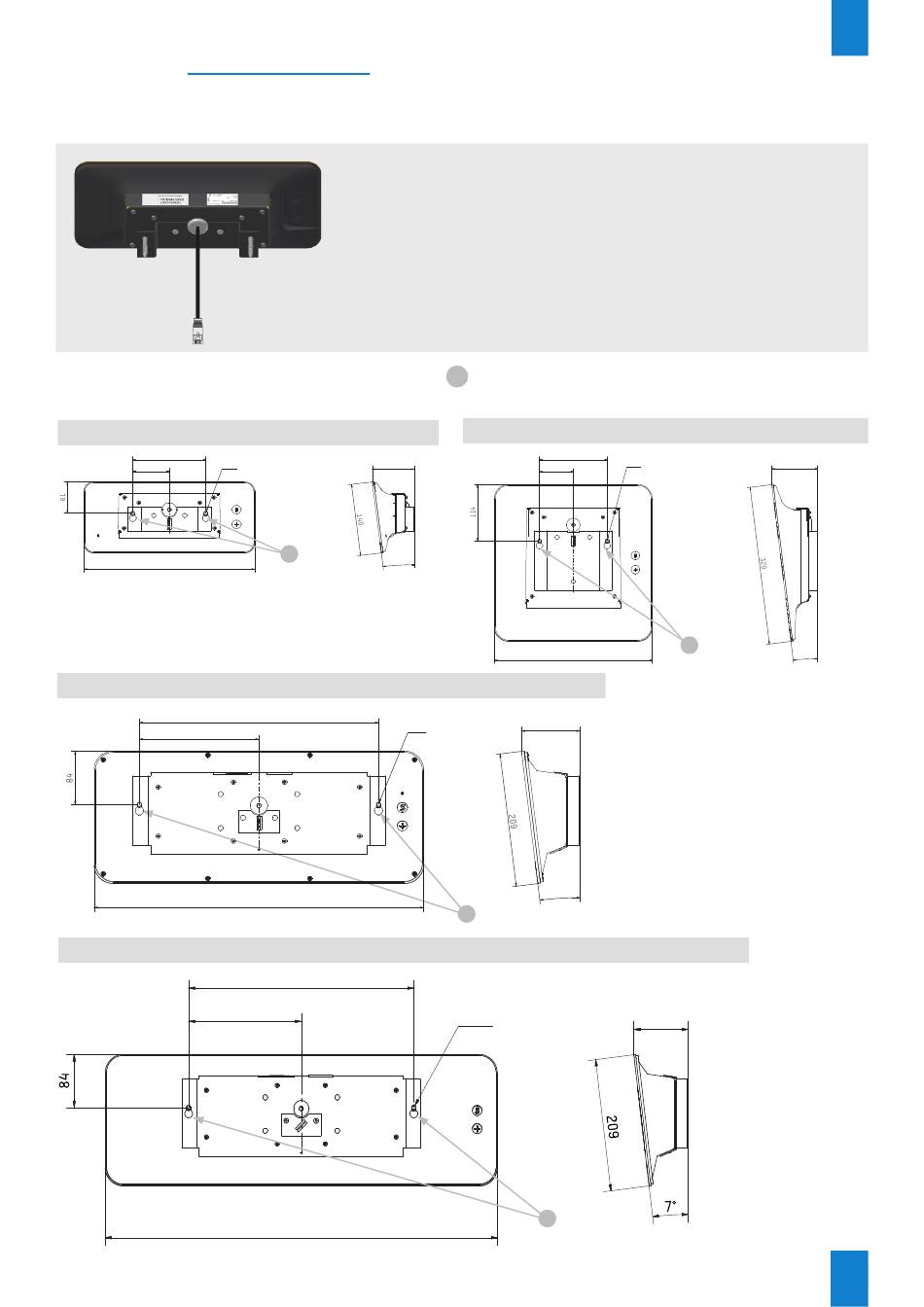

2.4 Montage Style 7-7D-10-10S, Dichtigkeit nach IP65
1) Die Uhr wird verkabelt und montiert geliefert. Schließen Sie die Uhr vor der Befestigung an der
Wand in einer trockenen Umgebung an das Zeitverteilungsnetzwerk an.
2) Die Uhr wird mit den 2 Sechskantschrauben
Wand) für Dübel (Ø4 mm) befestigt:
137
R3.5
68.5
320
187.5
187,5
Das ca. 1.80 Meter langes Kabel ist mit einem RJ45-Stecker mitgeliefert. Mit den
wasserdichten Modellen, zuerst dieser RJ45-Stecker entfernen; dann das Kabel
durchtrennen; die Leitung durch die Kabeleinführung ziehen und einen neuen
RJ-Stecker im Inneren des Gehäuses zu crimpen.
Style 7
80
1
7°
Style 10
375
R3.5
517
Style 10S
375
653
(zum Festklemmen zwischen Halterung und
1
137
R3.5
68.5
320
91.5
7°
1
R3,5
1
Style 7 Date
93
1
7°
90
