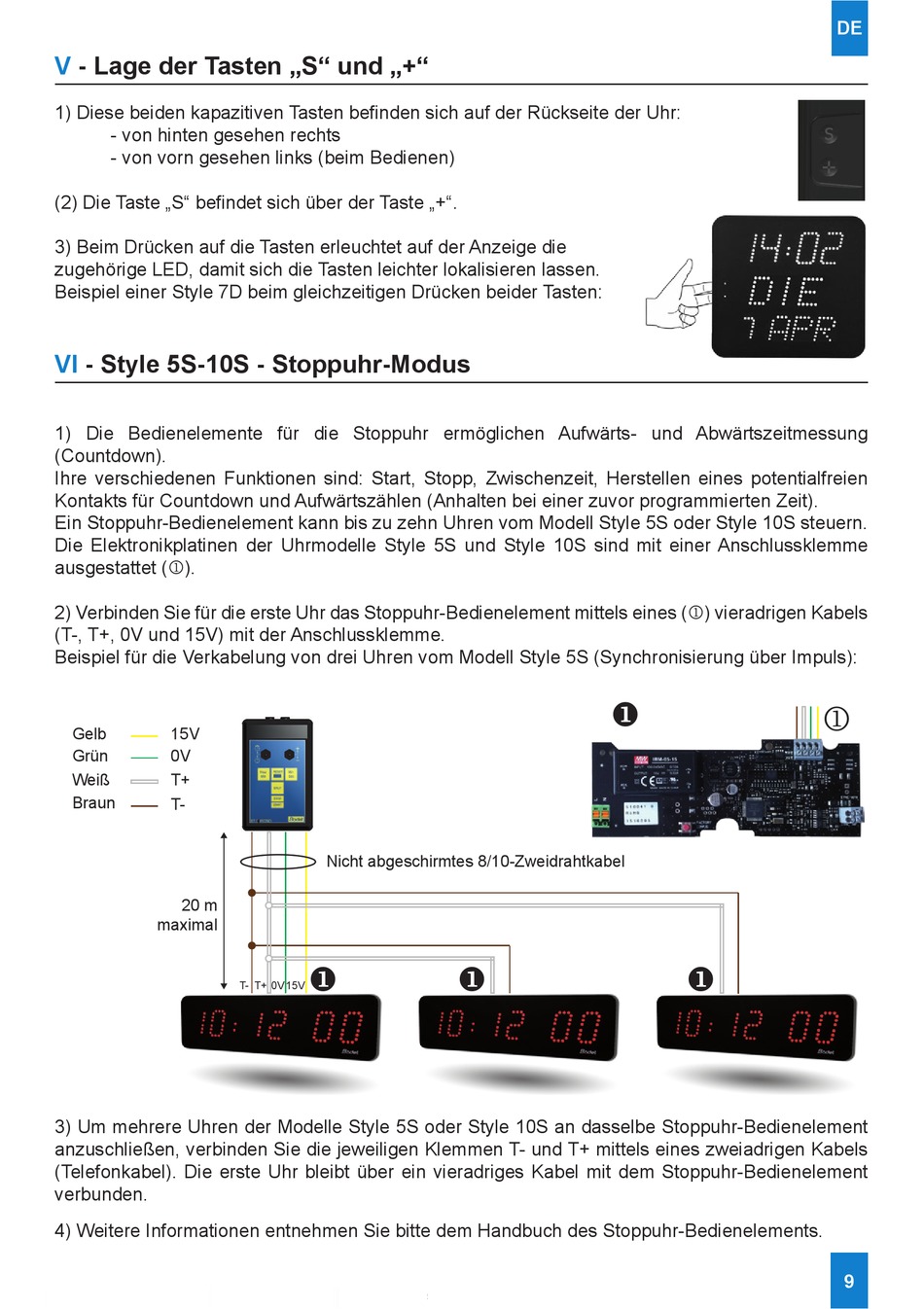

V - Lage der Tasten „S" und „+"
1) Diese beiden kapazitiven Tasten befinden sich auf der Rückseite der Uhr:
- von hinten gesehen rechts
- von vorn gesehen links (beim Bedienen)
(2) Die Taste „S" befindet sich über der Taste „+".
3) Beim Drücken auf die Tasten erleuchtet auf der Anzeige die
zugehörige LED, damit sich die Tasten leichter lokalisieren lassen.
Beispiel einer Style 7D beim gleichzeitigen Drücken beider Tasten:
VI

- Style 5S-10S - Stoppuhr-Modus

1) Die Bedienelemente für die Stoppuhr ermöglichen Aufwärts- und Abwärtszeitmessung
(Countdown).
Ihre verschiedenen Funktionen sind: Start, Stopp, Zwischenzeit, Herstellen eines potentialfreien
Kontakts für Countdown und Aufwärtszählen (Anhalten bei einer zuvor programmierten Zeit).
Ein Stoppuhr-Bedienelement kann bis zu zehn Uhren vom Modell Style 5S oder Style 10S steuern.
Die Elektronikplatinen der Uhrmodelle Style 5S und Style 10S sind mit einer Anschlussklemme
ausgestattet (j).
2) Verbinden Sie für die erste Uhr das Stoppuhr-Bedienelement mittels eines (j) vieradrigen Kabels
(T-, T+, 0V und 15V) mit der Anschlussklemme.
Beispiel für die Verkabelung von drei Uhren vom Modell Style 5S (Synchronisierung über Impuls):
Gelb 15V
Grün 0V
T+
Weiß
Braun
T-
20 m
maximal
3) Um mehrere Uhren der Modelle Style 5S oder Style 10S an dasselbe Stoppuhr-Bedienelement
anzuschließen, verbinden Sie die jeweiligen Klemmen T- und T+ mittels eines zweiadrigen Kabels
(Telefonkabel). Die erste Uhr bleibt über ein vieradriges Kabel mit dem Stoppuhr-Bedienelement
verbunden.
4) Weitere Informationen entnehmen Sie bitte dem Handbuch des Stoppuhr-Bedienelements.
Nicht abgeschirmtes 8/10-Zweidrahtkabel

T- T+ 0V 15V


