Inbetriebnahme Und Einstellen Der Uhrzeit - Bodet Profil 930 Installation, Inbetriebnahme Und Anwendung

IV - Inbetriebnahme und Einstellen der Uhrzeit
Schließen Sie die Uhr über den RJ45-Stecker an das Netzwerk an.
Werkseinstellung
- Reset: Die Uhr wird auf die Werkseinstellungen zurückgesetzt, indem die 2 Stifte
auf der Rückseite der Uhr über dem Etikett überbrückt werden (zum Beispiel mit einem
Schraubendreher): Factory Config (lange Überbrückung während des Betriebs).
- Die Positionierung der Zeiger auf 12 Uhr erfolgt durch Überbrücken derselben 2 Stifte
während des Einschaltens der Uhr.

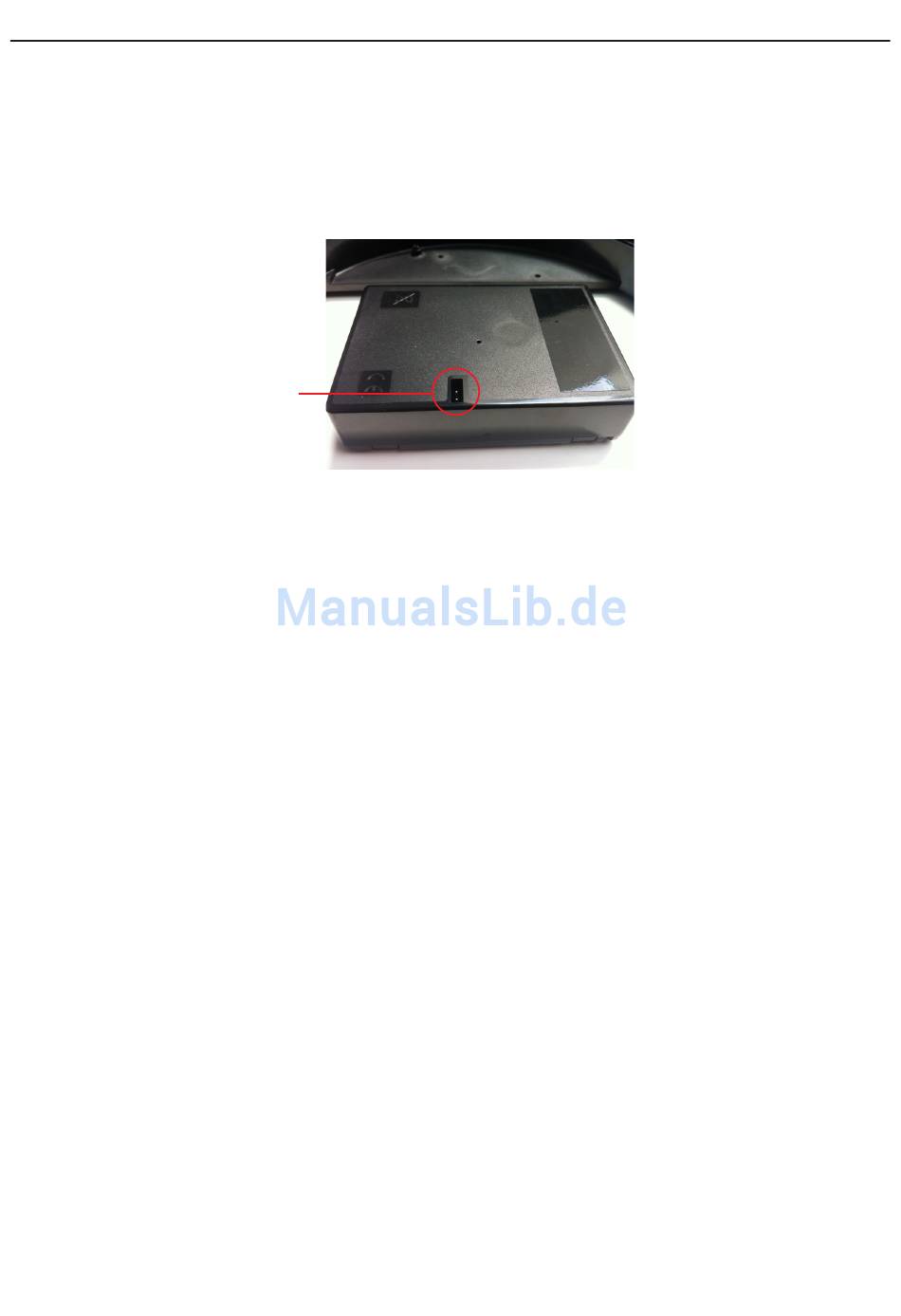

Stifte zum Überbrücken (Shunt)
Werkseitig ist folgende Konfiguration voreingestellt:
- Konfiguration IP durch DHCP
- Time Zone: EUR
- Synchronisation: Multicast
- Synchronisierungs-Adresse: 239.192.54.1
Diese Konfiguration ist auf der Rückseite des Produkts angegeben.
Die vollständige werkseitige Konfiguration ist:
- Name der Uhr: «BODET-@MAC»
- Konfiguration IP via DHCP
- Time Zone: EUR
- Synchronisation: Multicast
- Synchronisierungs-Adresse: 239.192.54.1
- Pool-Periode für Unicast-Synchronisation: 15 Minuten.
- SNMP deaktiviert
- Trap-Typ: V2C
- Schwelle für Temperaturalarm: -5°C bis +55°C
- Übertragungsperiode des Trap-Status: 24 Std.
- Kein Passwort
Am RJ45 haben die LED's folgende Bedeutung
gelbe LED: Netz-Aktivität + Stromversorgung (PoE).
grüne LED: Netztyp (ON=100M, OFF=10M).
Die Uhr positioniert sich auf 12 Uhr, wenn:
- seit über einer Stunde keine Multicast-Synchronisation erfolgt ist.
- seit 3x der Pool-Dauer und mindestens einer Stunde keine Unicast-Synchronisation erfolgt
ist (ermöglicht die Wartung des NTP-Servers).
