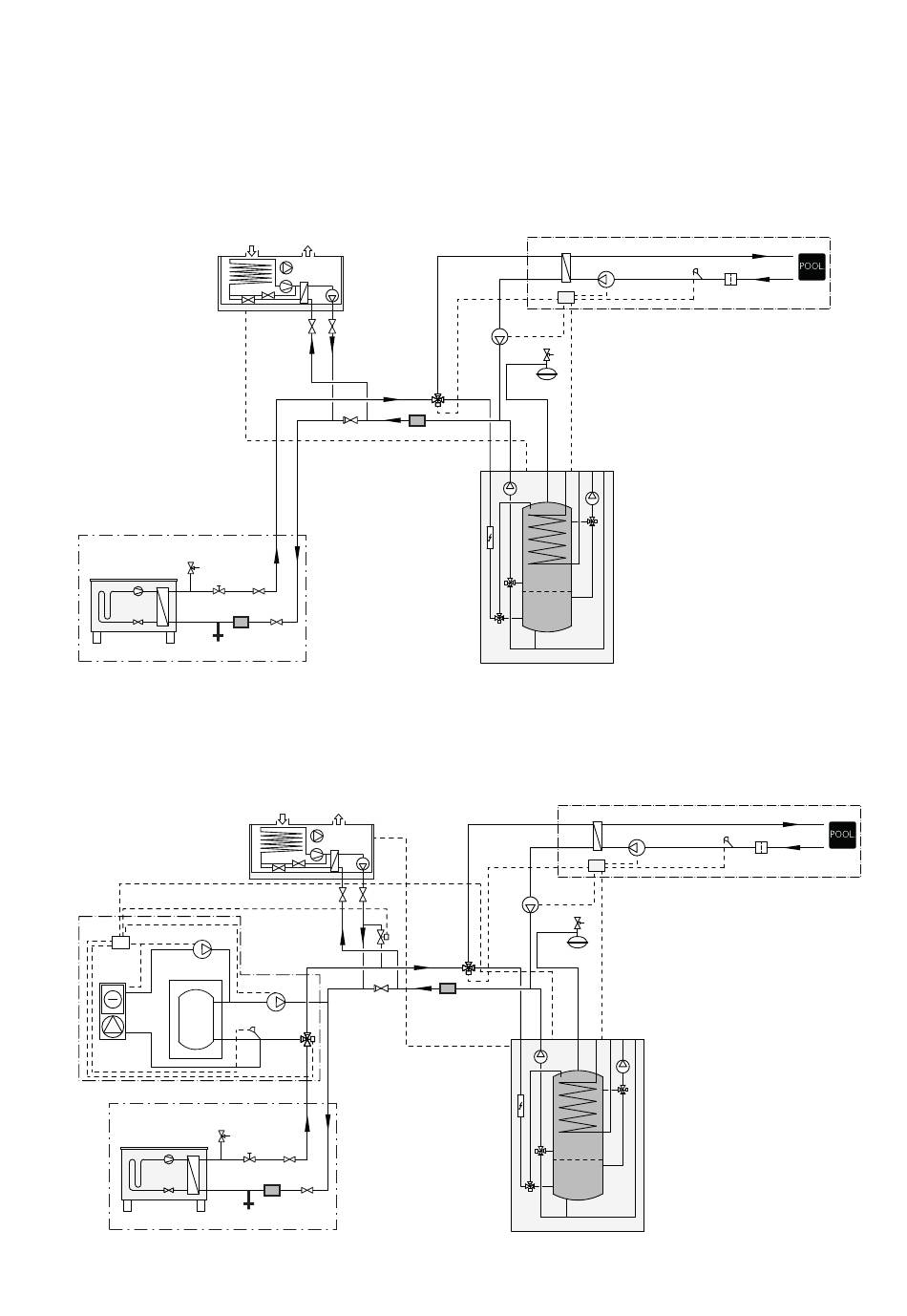

Anschluss von F135 und Pool
Der F135-Bedarf wird von der Inneneinheit im System geregelt. Auch Pumpe und Ventilatordrehzahl werden über
das Menü in der Inneneinheit gesteuert. Ist ein Pool vorhanden, muss F135 zwischen Pool und Außenluftwärme-
pumpe angeschlossen werden.
-EB101
-FL10
-EB101
Anschluss von F135, ACS 310 und Pool
F135 verbunden in Luft/Wasser-Systemen mit Vierrohrkühlung. Eine Vierrohrkühlung muss in diesen Fällen zwischen
Außenluftwärmepumpe und F135 angeschlossen werden. Ist ebenfalls ein Pool vorhanden, muss F135 zwischen
Vierrohrkühlung und Pool angeschlossen werden. Der F135-Bedarf wird von der Inneneinheit im System geregelt.
Auch Pumpe und Ventilatordrehzahl werden über das Menü in der Inneneinheit gesteuert.
-EQ1
-AA25
-CP10
-EB101
-EB101
18
Kapitel 4 |
Rohranschlüsse
F135
-RN10
-QM40
XL1
-HQ1
-QM41
XL2
-QM1
AZ10
-GP13
-GP12
-BT64
-QN12
-FL10
-RN10
-QM40
XL1
-HQ1
-QM41
XL2
-QM1
-CL11
-EP5
-AA25
-CL11
-GP12
-FL2
-CL11
-CM1
-QN19
-HQ1
-EB15
-CL11
-AA25
-CL11
-GP12
-FL2
-CL11
-CM1
-QN19
-HQ1
-EB15
-BT51
-GP9
-HQ4
-EP5
-BT51
-GP9
-HQ4
NIBE™ VVM 310
