8. КОНТРОЛНО УСТРОЙСТВО
Функциите на MCE-55/C могат да се моделират от контролно устройство, което е част от инвертора
MCE-55/C.
На лицевата страна на контролното устройство има: графичен екран, 7 бутона и 3 LED
предупредителни лампи (виж фиг. 7).
8.1 Графичен екран
Използването на графичен екран дава възможност за бърз и интуитивен достъп до параметрите за
моделиране на режимите на работа на системата, входовете и работната точка. Също така е
възможно да се вижда работния статус на системата и дава възможност за проверка на всяка
запаметена аларма.
8.2 Бутони
Има 7 бутона: 3 под екрана, 3 над него и 1 отстрани. Бутоните под екрана се наричат активни
бутони, бутоните над екрана се наричат неактивни бутони, а този отстрани е наречен скрит бутон.
Всяка страница от менюто е направена да показва функциите свързани с активните бутони (тези под
екрана).
Натискайки неактивните бутони (тези над екрана) обръща функциите на бутоните и графиките. Това
означава, че контролното устройство може да се монтира в обратна позиция "upside down"!
8.3 Предупредителни лампи
Жълта: Системата е изправна.
Ако свети, това означава, че системата е изправна.
Червена: Предупреждение за аларма/повреда в системата.
Ако лампата мига, това е неблокираща аларма и помпата все още може да се
управлява. Ако свети постоянно, това е блокираща аларма, и помпата не може да се
управлява.
Green light: Сигнал за ВКЛ/ИЗКЛ ( ON/OFF ) на помпата.
Ако е ВКЛ. ( On ), помпата работи. Ако е ИЗКЛ. ( Off ), помпата е спряна.
БЪЛГАРСКИ

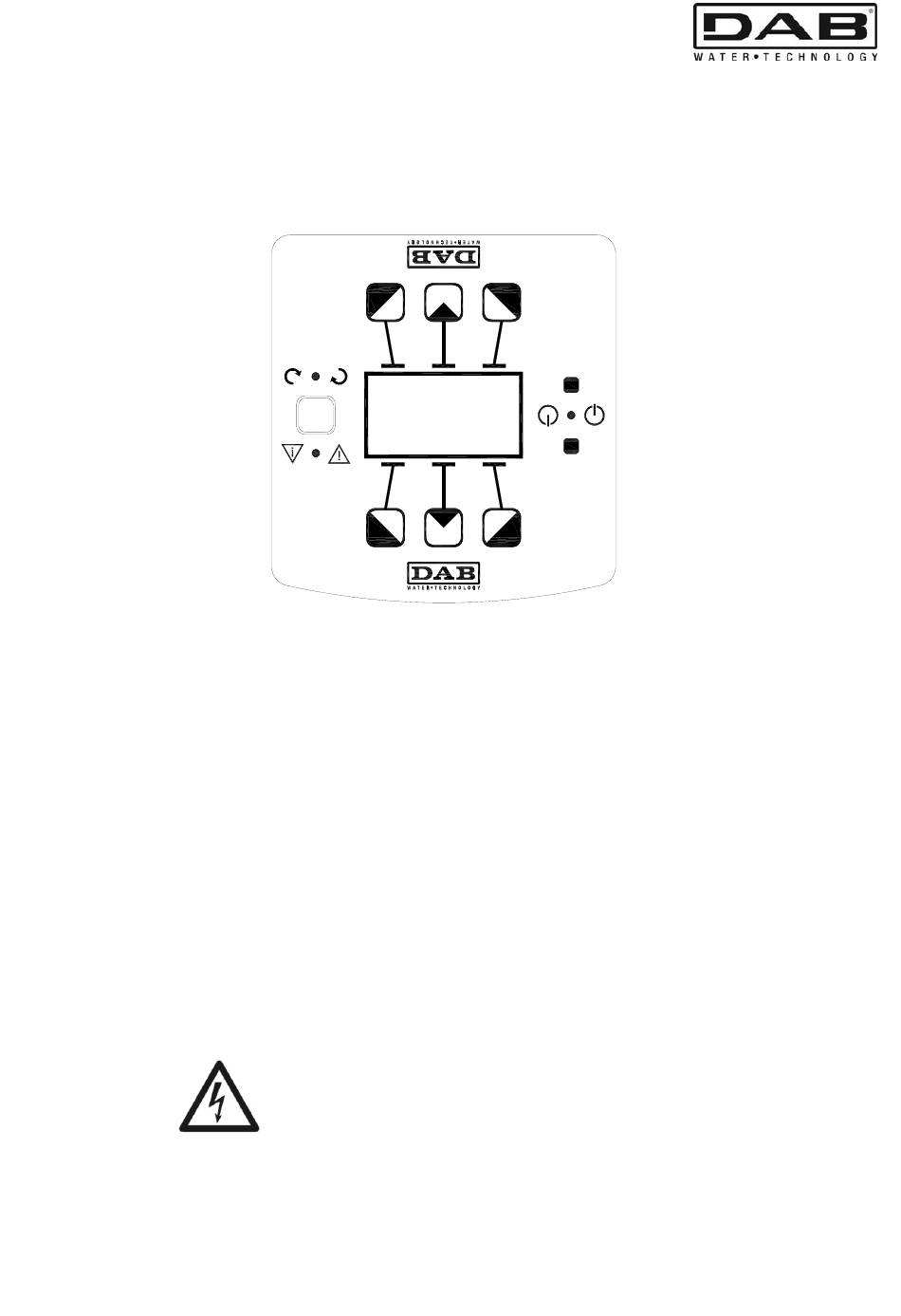

Фиг. 7: контролно устройство
Никога да не се свалят предпазните капаци при светеща жълта
лампа.
