ΠΡΟΣΟΧΗ: Ο μαγνητοθερμικός διακόπτης προστασίας και τα καλώδια τροφοδοσίας του MCE-55/C και του
κυκλοφορητή πρέπει να διαστασιολογούνται με βάση την εγκατάσταση. Αν οι υποδείξεις του παρόντος
εγχειριδίου αντιτίθενται στις κείμενες διατάξεις, πρέπει να ληφθούν υπόψη οι διατάξεις.
5.2 Σύνδεση Στην Ηλεκτροκίνητη Αντλία
Η σύνδεση ανάμεσα στο MCE-55/C και την ηλεκτροκίνητη αντλία (κυκλοφορητής) πρέπει να γίνεται με ένα 4-
κλωνο καλώδιο (3 φάσεις + γείωση).
Στην έξοδο πρέπει να συνδεθεί μια ηλεκτροκίνητη αντλία με τριφασική τροφοδοσία και τα χαρακτηριστικά
που αναγράφονται στον Πίνακας 1.
Οι Ακροδέκτες εξόδου είναι αυτοί που φέρουν την επιγραφή PUMP UVW και ένα βέλος εξερχόμενο από
τους ακροδέκτες, παραπέμπουμε στο Σχήμα 1
Η ονομαστική τάση της ηλεκτροκίνητης αντλίας πρέπει να συμπίπτει με την τάση τροφοδοσίας του MCE-
55/C.
Οι συσκευές που συνδέονται στο MCE-55/C δεν πρέπει να απορροφούν ρεύμα μεγαλύτερο από τη μέγιστη
παρεχόμενη ισχύ που αναγράφεται στον Πίνακας 1.
Ελέγξτε τις πινακίδες και την τυπολογία (αστέρας ή τρίγωνο) σύνδεσης του κινητήρα ώστε να τηρούνται οι
παραπάνω προδιαγραφές.
Η λανθασμένη σύνδεση των γραμμών γείωσης με έναν ακροδέκτη διαφορετικό από
τη γείωση, μπορεί να προκαλέσει ανεπανόρθωτη ζημιά σε ολόκληρη τη συσκευή.
Η λανθασμένη σύνδεση της γραμμής τροφοδοσίας στους ακροδέκτες εξόδου που
προορίζονται για το φορτίο, μπορεί να προκαλέσει ανεπανόρθωτη ζημιά σε
ολόκληρη τη συσκευή.
Για την προστασία της εγκατάστασης, συνιστάται η τοποθέτηση ενός διαφορικού
διακόπτη σωστά διαστασιολογημένου με τα εξής χαρακτηριστικά: Κλάση A (AS για
τα μοντέλα με τριφασική τροφοδοσία) με ρυθμιζόμενο ρεύμα μετατόπισης,
επιλεκτικός, προστατευμένος από ξαφνικές ανωμαλίες.
Ο αυτόματος διαφορικός διακόπτης πρέπει να φέρει τα παρακάτω δύο σύμβολα:
5.3 Σύνδεση Γείωσης

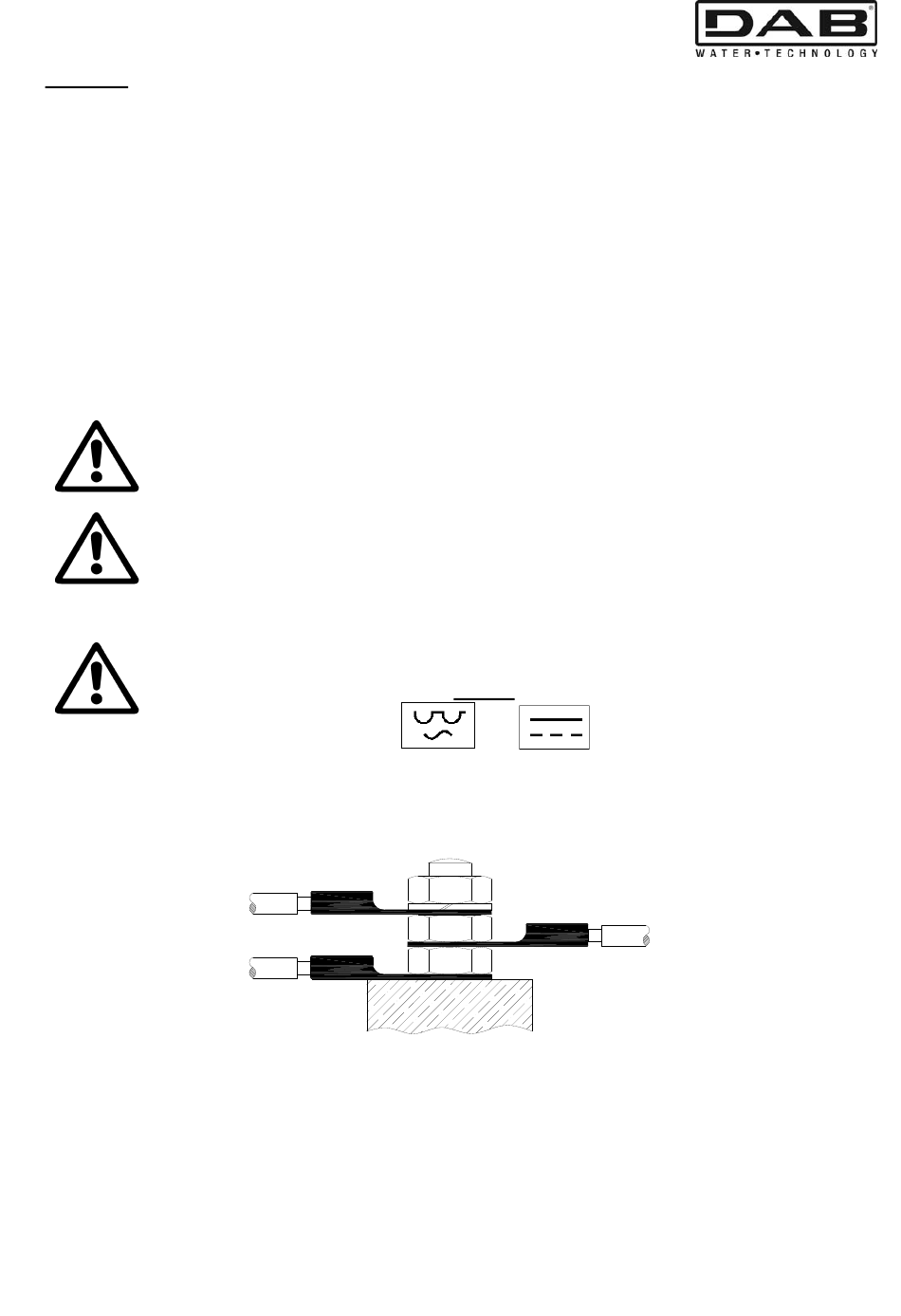

Η σύνδεση γείωσης πρέπει να γίνει με συσφιγμένα φάστον, όπως φαίνεται στην Εικόνα 2:
ΕΛΛΗΝΙΚΑ
Εικόνα 2: Σύνδεση Γείωσης
