ВНИМАНИЕ: Защитный термомагнитный размыкатель и кабели электропитания МСЕ-55/C и насоса
должны быть рассчитаны в соответствии с системой. Если значения, приведенные в настоящем тех.
руководстве, не соответствуют действующему нормативу, последний будет иметь преимущество.
5.2 Подсоединение электронасоса
Соединение между
экранированного кабеля (3 фазы + заземление).
На выходе посоединяется электронасос с трехфазным питанием с характеристиками, описанными в
Таблице 1.
Выходные клеммы промаркированы надписью PUMP UVW и стрелкой, указывающей по
направлению от клемм, см. Схему 1.
Номинальное напряжение электронасоса должно быть таким же, что и напряжение электропитания
МСЕ-55/C.
Оборудование, соединенное с МСЕ-55/C, не должно поглощать ток, превышающий максимальный
производимый ток, указанный в Таблице 1.
Проверьте шильдики и тип (звезда или треугольник) соединения используемого двигателя для
соблюдения вышеописанных условий.
Ошибочное подсоединение линии заземления к неправильному зажиму может
привести к непоправимому повреждению всего аппарата!
Ошибочное подсоединение провода линии электропитания к выводам под
напряжением может привести к непоправимому повреждению всего агрегата.
В качестве предохранения системы рекомендуется установить надлежащий
дифференциальный размыкатель следующего типа: Класс A (AS для моделей с
трехфазным
предохранением против случайного срабатывания.
Автоматический дифференциальный размыкатель должен быть промаркирован
двумя следующими символами:
5.3 Подсоединение заземления
Подсоединение заземления выполняется с затяжкой разъемов согласно Схеме 2:
МСЕ-55/C и электронасосом
питанием), с регулируемым

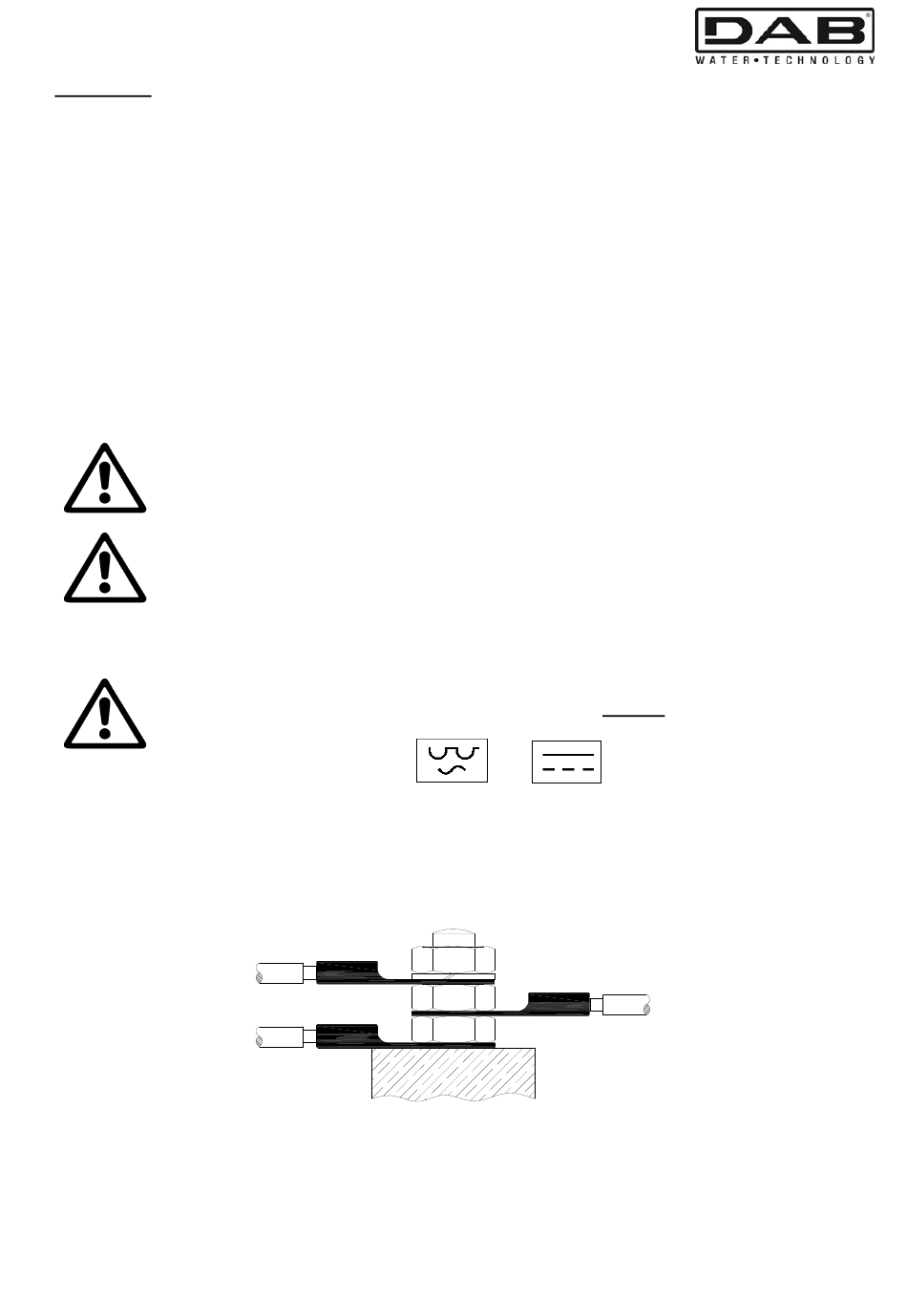

Схема 2: Подсоединение заземления
РУССКИЙ
производится
током
124
посредством 4-хжильного
утечки, селективный, с
