5. Inbetriebnahme, Betrieb
5.3.2 Sensoren

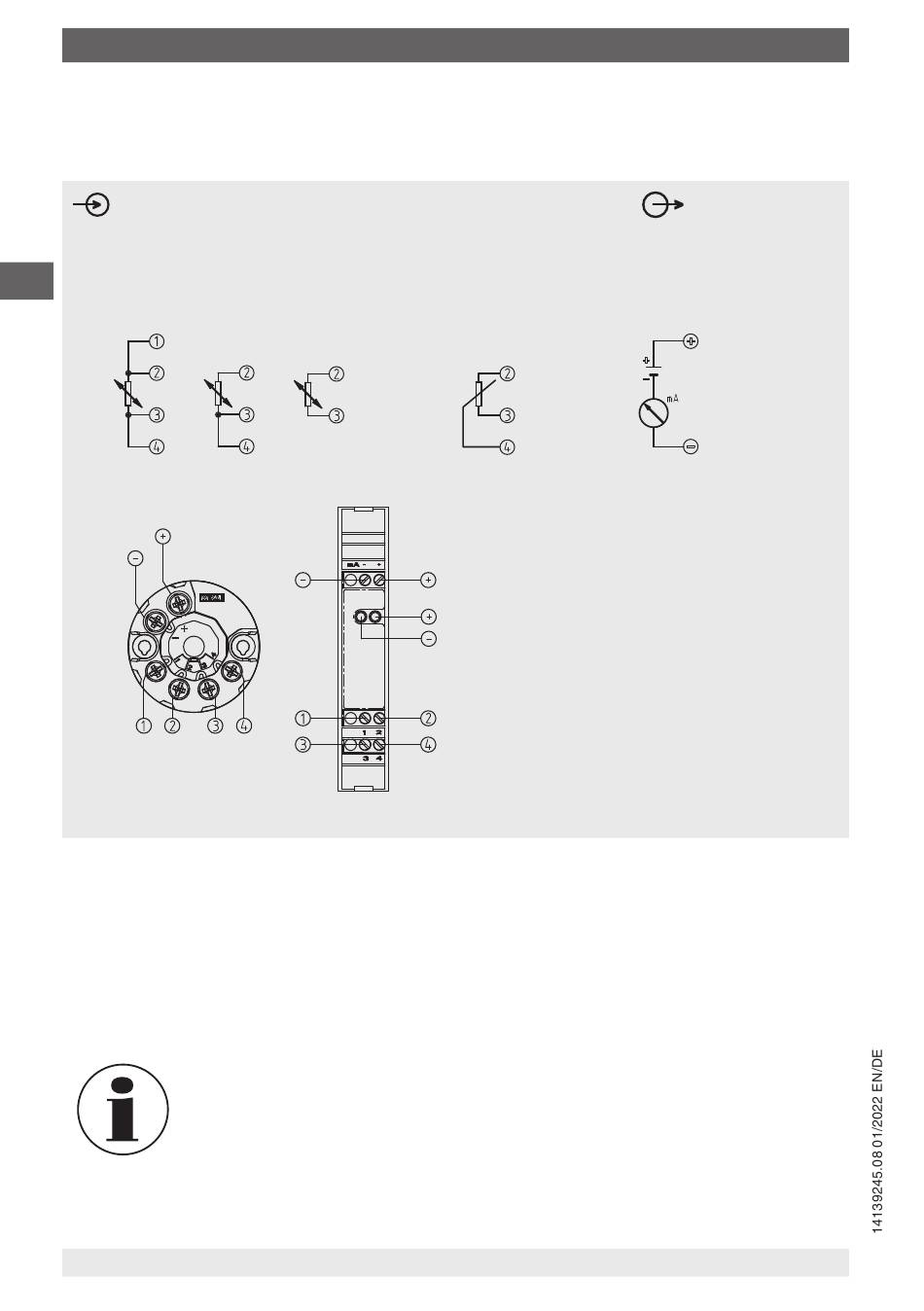

Belegung der Anschlussklemmen
Eingang
Widerstandsthermometer/
Widerstandssensor
DE
4-Leiter
T15.H
Widerstandsthermometer (RTD) und Widerstandsgeber
Möglich ist der Anschluss eines Widerstandsthermometers (z. B. nach EN 60751) in 2-,
3- oder 4-Leiter-Anschlussschaltung oder der Anschluss eines Potentiometers in 3-Leiter-
Anschlussschaltung. Den Sensoreingang des Transmitters entsprechend der tatsächlich
verwendeten Art der Anschlussschaltung konfigurieren, ansonsten keine vollständige
Nutzung der Möglichkeiten der Anschlussleitungskompensation und eventuelle Verursa-
chung zusätzlicher Messfehler.
Sicherheitstechnische Maximalwerte für den Anschluss der Spannungsver-
sorgung und der Sensoren siehe Kapitel 11 „Technische Daten".
54
in
3-Leiter
2-Leiter
T15.R
Potentiometer
Anschluss Programmier-
einheit PU-548
WIKA Betriebsanleitung Typ T15
Ausgang
4 ... 20 mA-Schleife
