Proline Prosonic Flow 93W
Endress+Hauser

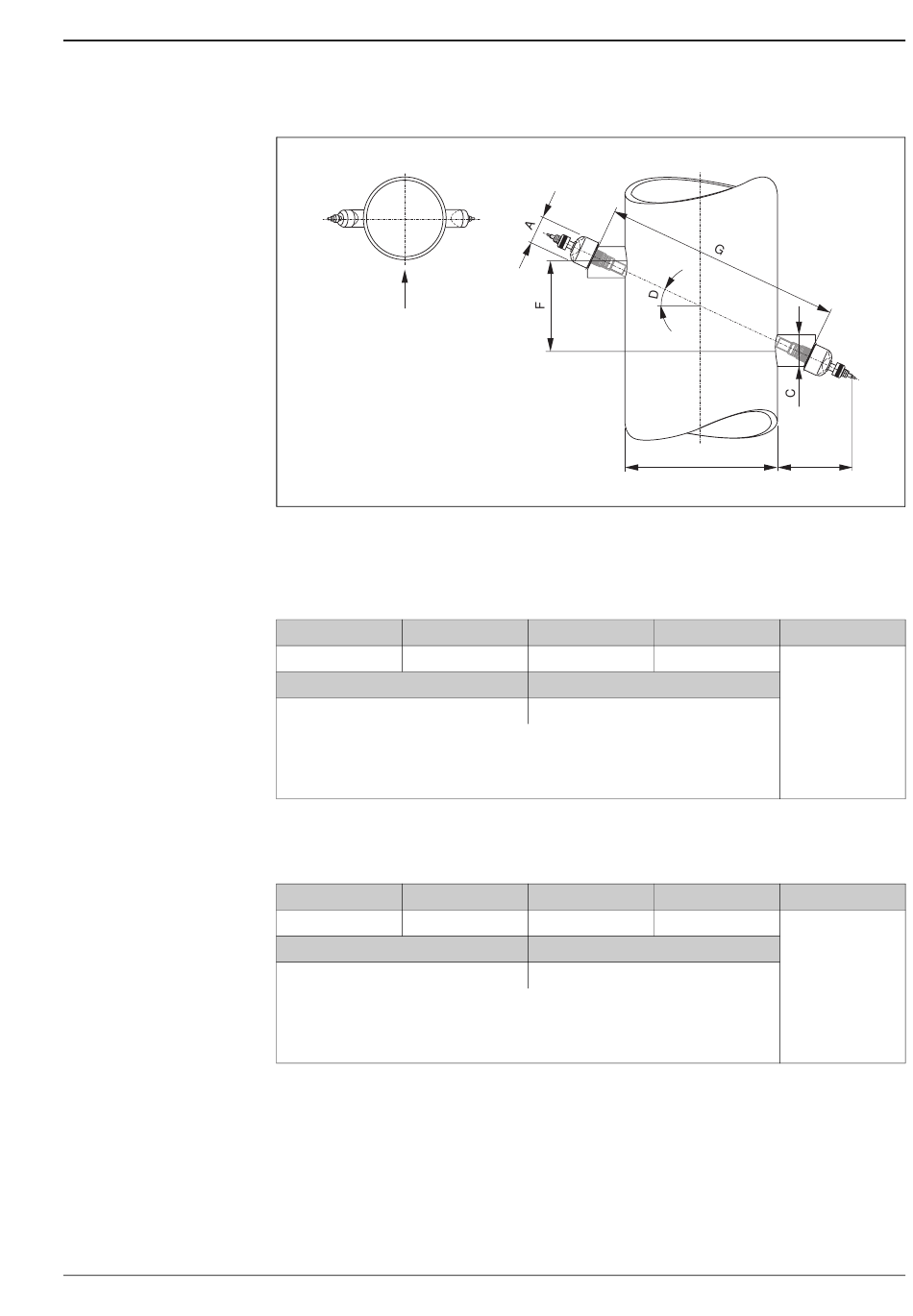

Messaufnehmer Prosonic Flow W (Einbauausführung)
Montage für eine Messung über eine Traverse (Einspur)
Abmessungen in SI-Einheiten
A
∅ 58
F
Abstand Messaufnehmer
Abhängig von den Messstellenbedingungen (Rohr, Messstoff etc.).
Abmessung "F" und "G" können ermittelt werden:
• bei der Montage über Messaufnehmer (Quick Setup oder FieldCare)
• Online (Applicator)
Alle Abmessungen in [mm]
Abmessungen in US-Einheiten
A
∅ 2.28
F
Abstand Messaufnehmer
Abhängig von den Messstellenbedingungen (Rohr, Messstoff etc.).
Abmessung "F" und "G" können ermittelt werden:
• bei der Montage über Messaufnehmer (Quick Setup oder FieldCare)
• Online (Applicator)
Alle Abmessungen in [inch]
B C
∼150
65
B C
∼150
65
E
D
25°
G
Spurlänge
D
25°
G
Spurlänge
B
A0001153
E
Rohraußen-
durchmesser
E
Rohraußen-
durchmesser
