Endress+Hauser Proline Prosonic Flow 93W Technische Information Seite 20

20
B

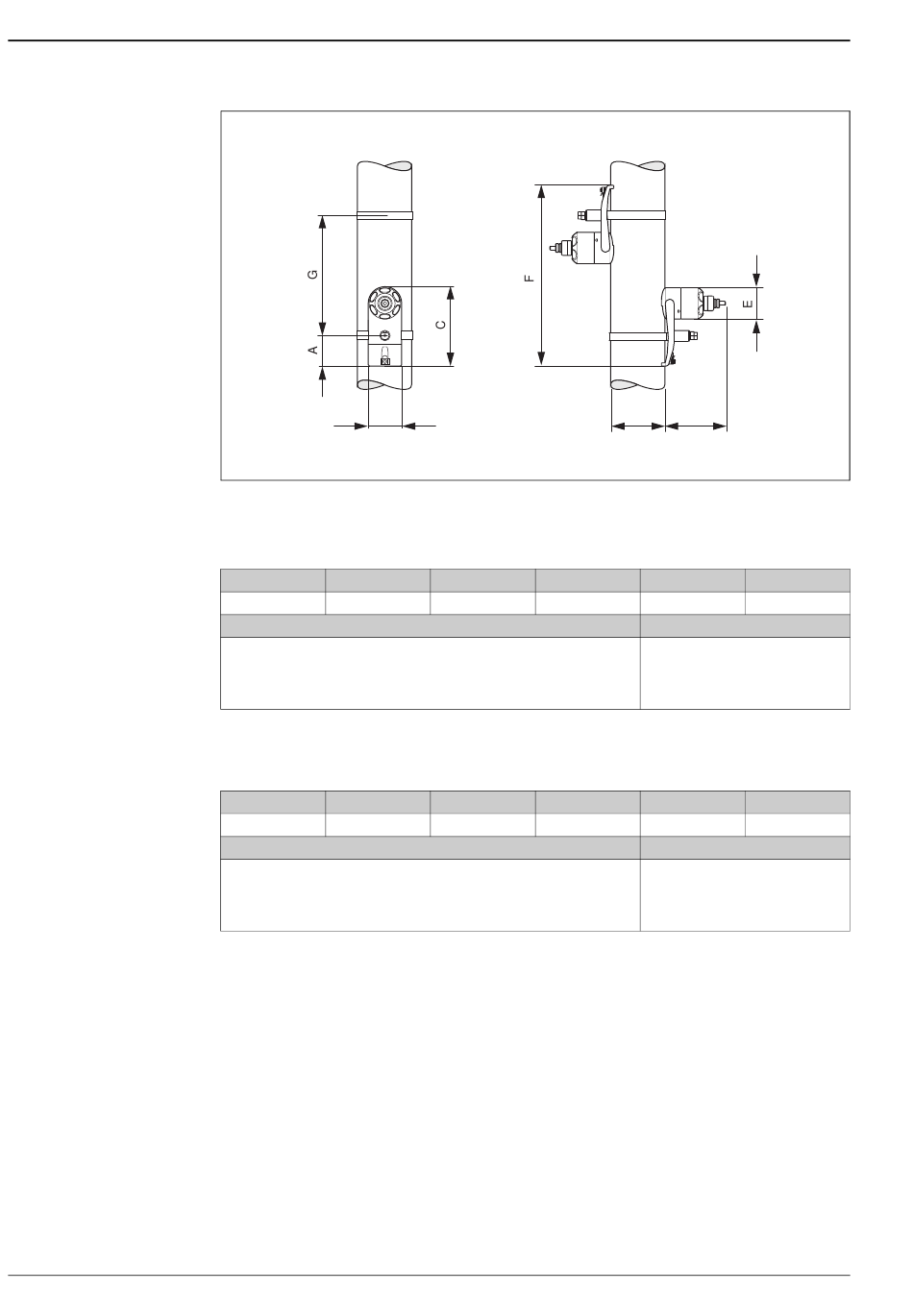

Montage für eine Messung über eine Traverse
Abmessungen in SI-Einheiten
A B
56 62
Abhängig von den Messstellenbedingungen (Rohr, Messstoff etc.).
Abmessung "G" kann ermittelt werden:
• bei der Montage über Messaufnehmer (Quick Setup oder FieldCare)
• Online (Applicator)
Alle Abmessungen in [mm]
Abmessungen in US-Einheiten
A B
2.20 2.44
Abhängig von den Messstellenbedingungen (Rohr, Messstoff etc.).
Abmessung "G" kann ermittelt werden:
• bei der Montage über Messaufnehmer (Quick Setup oder FieldCare)
• Online (Applicator)
Alle Abmessungen in [inch]
C D
145 111
G
C D
5.71 4.37
G
Proline Prosonic Flow 93W
H D
E F
∅ 58
max. 872
H
Rohraußendurchmesser
E F
∅ 2.28
max. 34.3
H
Rohraußendurchmesser
Endress+Hauser
A0001155
