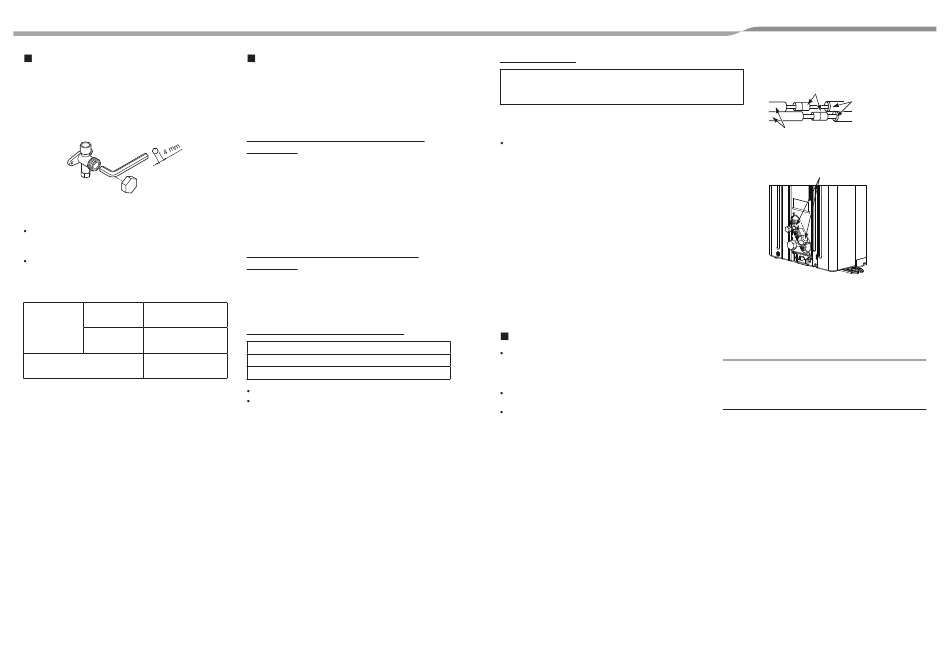

So öffnen Sie das Ventil
Öffnen oder schließen Sie das Ventil.
Flüssigkeitsseitig, gasseitig
Öffnen Sie das Ventil mit einem 4-mm-
Sechskantschlüssel.
[Ein Sechskantschlüssel ist erforderlich.]
Vorsichtsmaßnahmen bei der Bedienung des
Ventils
Öffnen Sie den Ventilstößel bis zum Anschlag.
Versuchen Sie das Ventil nicht mit Gewalt weiter zu
öffnen.
Ziehen Sie den Deckel mit einem
Drehmomentschlüssel fest an.
Anzugsdrehmoment für Deckel.
Ventilgröße
Ø6,4 mm
14 bis 18 N•m
(1,4 bis 1,8 kgf•m)
Ø12,7 mm
33 bis 42 N•m
(3,3 bis 4,2 kgf•m)
Füllanschluss
14 bis 18 N•m
(1,4 bis 1,8 kgf•m)
33-DE
Nachfüllen von Kältemittel
Bei diesem bis 20 m vorgefüllten Modell wird bei einer
Kältemittelleitungslänge bis zu 20 m kein Kältemittel
nachgefüllt. Wenn die Länge der Kältemittelleitung
20 m überschreitet, müssen Sie die angegebene
Menge Kältemittel nachfüllen.
Vorgehensweise zum Nachfüllen von
Kältemittel
1. Nachdem die Kältemittelleitung vollständig entlüftet
wurde, schließen Sie die Ventile und füllen Sie
das Kältemittel ein. Dabei muss das Klimagerät
ausgeschaltet sein.
2. Wenn die erforderliche Menge Kältemittel nicht
eingefüllt werden kann, füllen Sie sie während des
Kühlvorgangs über den Einfüllstutzen des Ventils
auf der Gasseite ein.
Anforderungen zum Nachfüllen von
Kältemittel
Füllen Sie flüssiges Kältemittel ein.
Beim Einfüllen von gasförmigem Kältemittel verändert
sich die Zusammensetzung des Kältemittels, was
einen normalen Betrieb verhindert.
Nachzufüllende Kühlmittelmenge
GP56
21~50 m: L
20 g × (L-20)
L: Leitungslänge
Bei Kühlmittelleitungen von 20 Metern Länge oder
weniger muss kein Kühlmittel abgelassen werden.
- 17 -
Gasleckprüfung
Verwenden Sie einen Leckprüfer, der speziell für HFKW-
Kältemittel (R32, R410A, R134a, etc.) hergestellt wurde, um
die R32-Gasleckprüfung durchzuführen.
* Leckprüfer für herkömmliche HFCKW-Kältemittel (R22, etc.)
können nicht verwendet werden, da die Empfindlichkeit bei
Verwendung von HFKW-Kältemittel auf ca. 1/40 sinkt.
Da R32 einen hohen Arbeitsdruck hat, kann es bei nicht
ordnungsgemäßer Ausführung der Installationsarbeiten zu
Gaslecks kommen, z. B. wenn der Druck während des Betriebs
ansteigt. Führen Sie an den Rohrleitungsanschlüssen unbedingt
Dichtigkeitstests durch.
Isolierung der Rohre
Die Temperaturen sind während der Abkühlung
sowohl auf der Flüssigkeitsseite als auch auf der
Gasseite niedrig. Um Kondensation zu vermeiden,
müssen die Rohre auf beiden Seiten isoliert werden.
Isolieren Sie die Rohre für die Flüssigkeitsseite und
die Gasseite separat.
Abzweigleitungen durch Befolgen der Anweisungen
in dem im Abzweigleitungssatz enthaltenen
Installationshandbuch isolieren.
Inspektionsstellen Inneneinheit
(Rohrleitungsverbindung)
Kältemittelleitungen
Seitliche Leitungen Inneneinheit
Prüfstellen des Außengerätes
ANFORDERUNGEN
Es ist darauf zu achten, dass für das gasseitige Rohr
ein Isoliermaterial verwendet wird, das Temperaturen
von über 120°C standhalten kann, da dieses Rohr
während des Heizbetriebes sehr heiß wird.
34-DE
