11. ELEKTRISCHE ANSCHLÜSSE

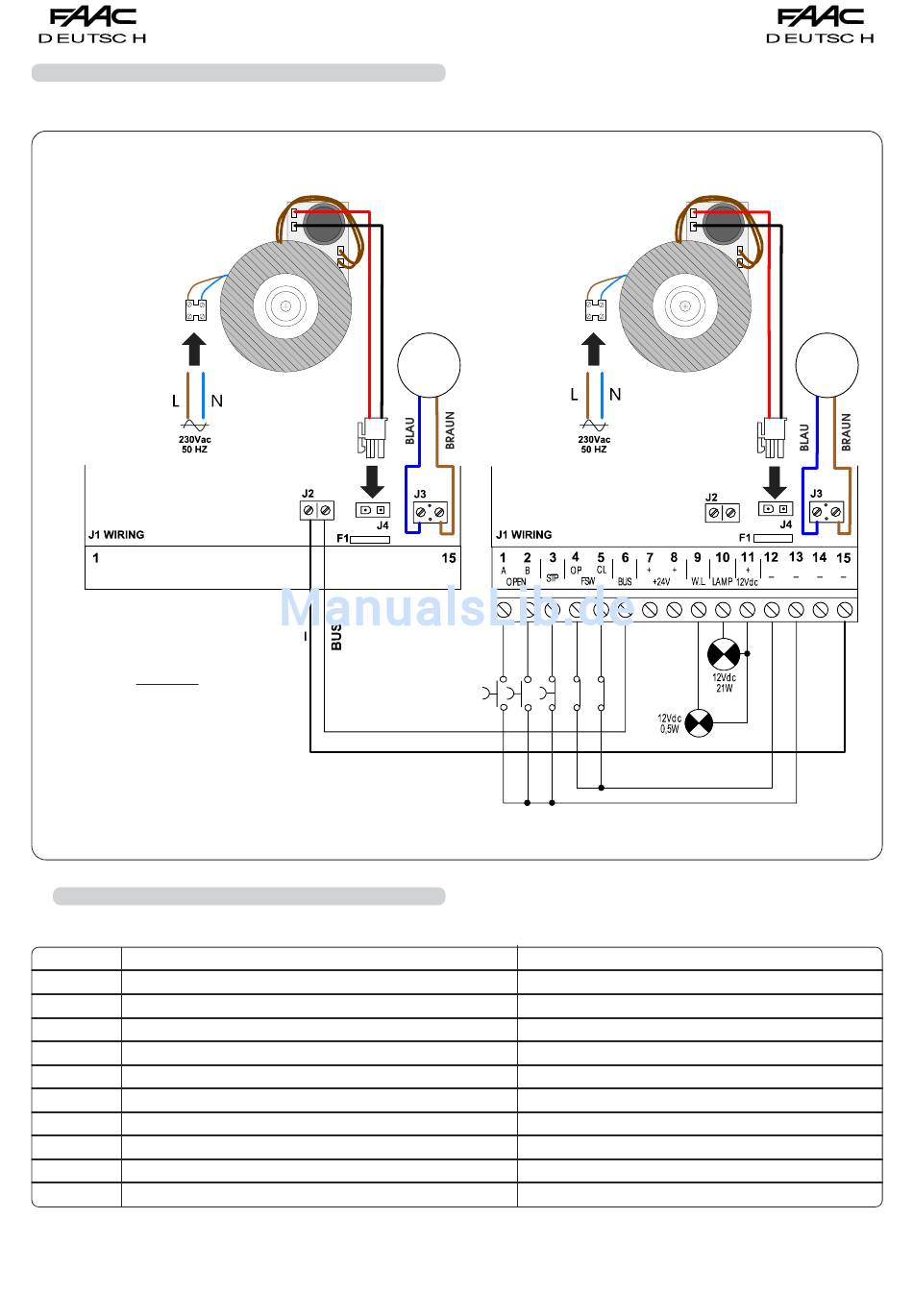

Die Verkabelungen laut Angaben in Abb. 8 vornehmen.
SLAVE-T-GERÄT
Achtung:
Bei der BUS-Verbindung ist die
angegebene Polarität zu beachten.
Für den Anschluss der Photozellen siehe Kap. 11.2
*
11.1 Beschreibung Klemmenleiste J1
Tab. 1 - Beschreibung des Anschlusses der Zubehörgeräte
Klemme
1 OPEN A
2 OPEN B
3 STOP
4 FSW OP
5 FSW CL
6 BUS
7 - 8 +
9 - 11 W.L.
10 - 11 LAMP
12 ÷ 15 -
(1) Wenn keine Zubehörteile vorhanden sind, die Klemme an die Erde anschließen (Klemmen 12 - 15).
Beschreibung
(Befehl für die Öffnung Flügel 1 und 2)
(Befehl für die Öffnung Flügel1)
(Befehl für die Sperre des Tors)
(Kontakt Sicherheitsvorrichtungen beim Öffnungsvorgang)
(Kontakt Sicherheitsvorrichtungen beim Schließvorgang)
(Verbindung zwischen MASTER-T - SLAVE-T)
(Positiv Versorgung 24V)
(Versorgung Kontrolllampe)
(Versorgung Blinkleuchte)
(Negativ Versorgung 24Vdc)
Motor
Domo
Vorrichtung mit Arbeitskontakt (Bsp. Schlüsseltaste)
Vorrichtung mit Arbeitskontakt (Bsp. Schlüsseltaste)
Max. Stromverbrauch Zubehörgeräte150mA
45
MASTER-T-GERÄT
*
Angeschl. Zubehörgerät
Vorrichtung mit Ruhekontakt
Photozellen (Bsp. SAFEBEAM)
Photozellen (Bsp. SAFEBEAM)
/
Lampe 12V - 0,5W
Blinkleuchte FAACLIGHT 12V
/
Motor
Domo
Abb. 8
(1)
(1)
(1)
