8.
HINWEISE
Achtung: Vor Arbeiten am elektronischen Steuergerät (Verbindungen, Wartung) stets die Stromversorgung abschalten.
-Vor der Anlage ist ein thermomagnetischer Schutzschalter mit entsprechender Auslöseschwelle einzubauen.
-Das 230Vac-Versorgungskabel ist stets von den Steuer- und Sicherheitskabeln (Tasten, Empfänger, Photozellen usw.) zu
trennen. Um elektrische Störungen zu vermeiden, sind getrennte Ummantelungen oder abgeschirmte Kabel zu verwenden
(Abschirmung geerdet).
SLAVE-T-GERÄT
J5
J2
9.

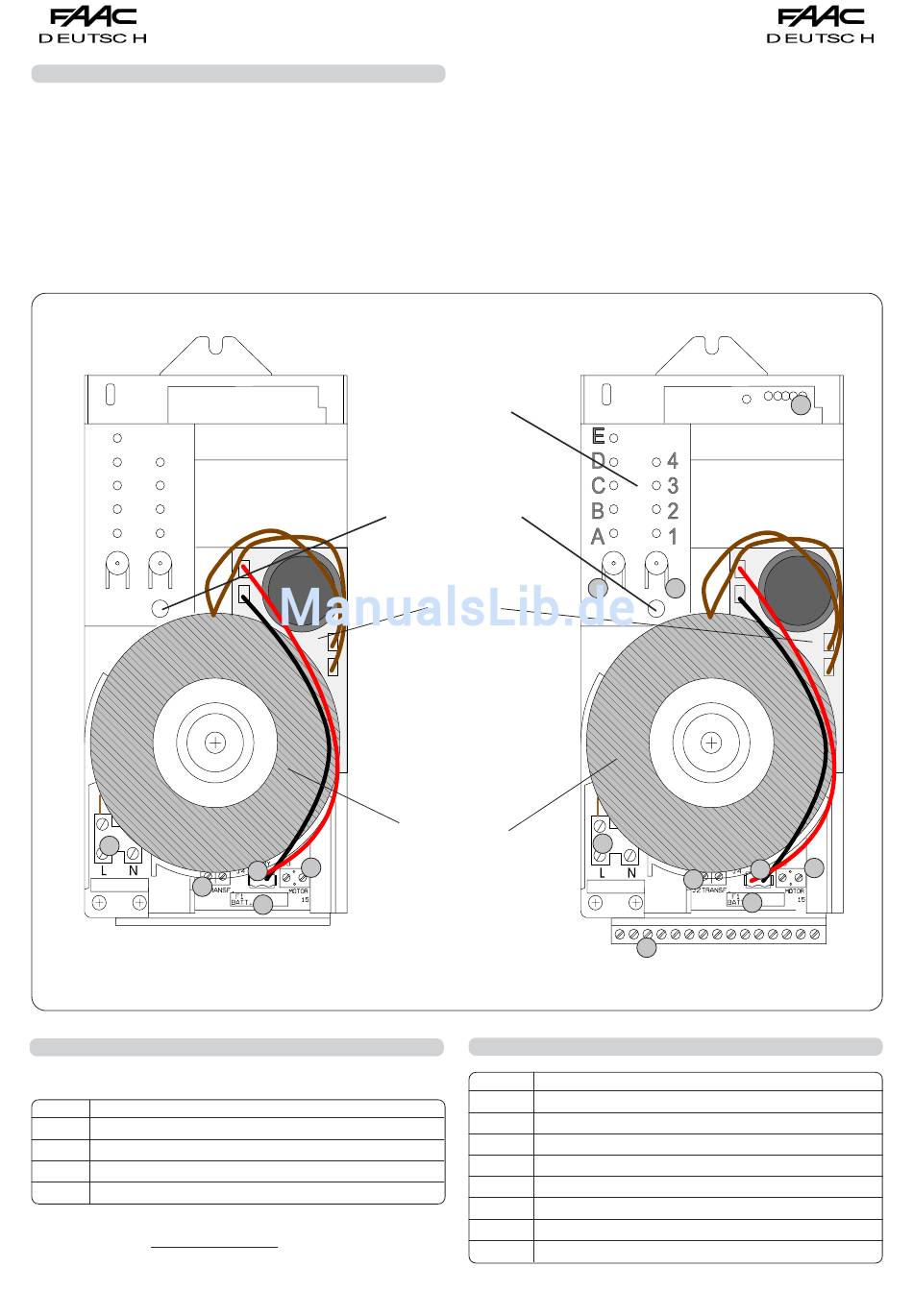

LAYOUT SLAVE-T-KARTE
Auf der SLAVE-T-Karte sind J1, J6, P1, P2 und LED nicht vorhanden,
während die anderen Elemente folgende Funktionen haben:
F1
Sicherung Batterie und Motor - F20A
J2
Klemmenleiste BUS-Anschluss
J3
Klemmenleiste Motoranschluss
J4
Stecker Anschluß Versorgunsgruppe
J5
Stecker Spannungsverbindung 230Vac-50Hz
Anmerkung: Die Versorgungsgruppe besteht aus dem Toroid-
Transformator und der Versorgungskarte.
LED für die
Programmierung
Led für die Diagnose
Versorgungs-
Transformator
J3
J4
F1
( LED P )
P1
karte
Toroid-
J5
10.
LAYOUT MASTER-T-KARTE
P1
Taste für die Programmierung "Funktion"
P2
Taste für die Programmierung "Wert"
F1
Sicherung Batterie und Motor - F20A
J1
Klemmenleiste Zubehörgeräte
J2
Nicht verwendet
J3
Klemmenleiste Motoranschluss
J4
Stecker Anschluß Versorgungsgruppe
J5
Stecker Spannungsverbindung 230Vac-50Hz
J6
Stecker Decoder-Minidec/Empfangsgerät RP
44
MASTER-T-GERÄT
P2
J4
J2
F1
J1
J6
J3
Abb. 7
