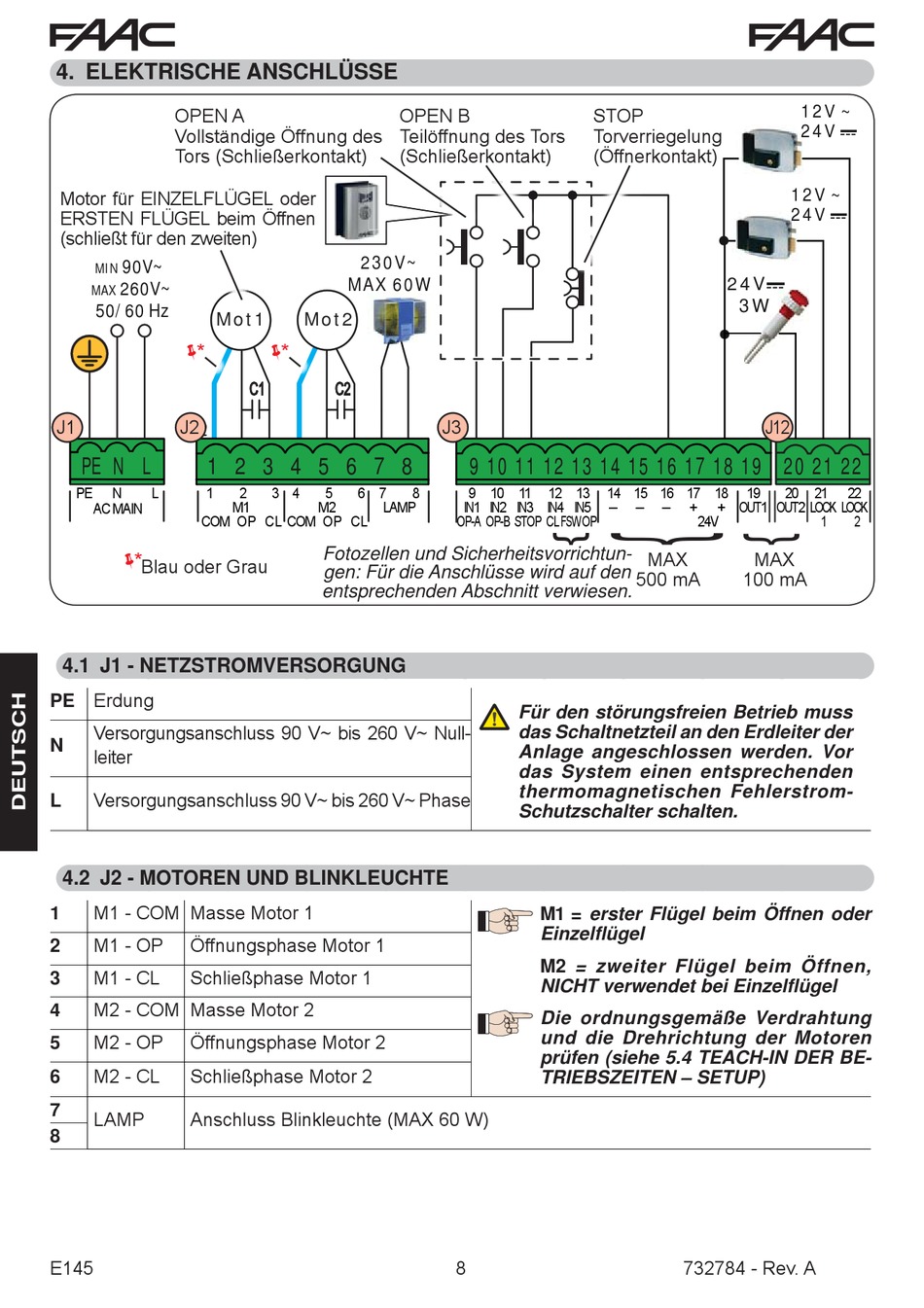

4. ELEKTRISCHE ANSCHLÜSSE
OPEN A
Vollständige Öffnung des
Tors (Schließerkontakt)
Motor für EINZELFLÜGEL oder
ERSTEN FLÜGEL beim Öffnen
(schließt für den zweiten)
90V~
MIN
260V~
MAX
50/60 Hz
Mot1
 *
J1 J2
J1 J2
PE N L 1 2 3 4 5 6 7 8
PE N L 1
AC MAIN
COM OP CL
 *
Blau oder Grau

4.1 J1 - NETZSTROMVERSORGUNG

PE Erdung
Versorgungsanschluss 90 V~ bis 260 V~ Null-
N
leiter
Versorgungsanschluss 90 V~ bis 260 V~ Phase
L

4.2 J2 - MOTOREN UND BLINKLEUCHTE

M1 - COM Masse Motor 1
1
M1 - OP Öffnungsphase Motor 1
2
M1 - CL Schließphase Motor 1
3
M2 - COM Masse Motor 2
4
M2 - OP Öffnungsphase Motor 2
5
M2 - CL Schließphase Motor 2
6
7
LAMP Anschluss Blinkleuchte (MAX 60 W)
8
E145
OPEN B
Teilöffnung des Tors
(Schließerkontakt)
230V~
MAX 60W
Mot2
 *
C1 C2
2 3 4 5 6 7
M1 M2 LAMP
COM OP CL
Fotozellen und Sicherheitsvorrichtun-
gen: Für die Anschlüsse wird auf den
entsprechenden Abschnitt verwiesen.
J3
J3
9 10 11 12 13 14 15 16 17 18 19 20 21 22
8 9 10 11 12 13
IN1 IN2 IN3 IN4 IN5
OP-A OP-B STOP CL FSW OP
Für den störungsfreien Betrieb muss
das Schaltnetzteil an den Erdleiter der
Anlage angeschlossen werden. Vor
das System einen entsprechenden
thermomagnetischen Fehlerstrom-
Schutzschalter schalten.
M1 = erster Flügel beim Öffnen oder
Einzelflügel
M2 = zweiter Flügel beim Öffnen,
NICHT verwendet bei Einzelflügel
Die ordnungsgemäße Verdrahtung
und die Drehrichtung der Motoren
prüfen (siehe 5.4 TEACH-IN DER BE-
TRIEBSZEITEN – SETUP)
8
STOP
Torverriegelung
(Öffnerkontakt)
24V
3W
J12
J12
14 15 16 17 18 19
- - - + + OUT1
24V
MAX MAX
500 mA 100 mA
