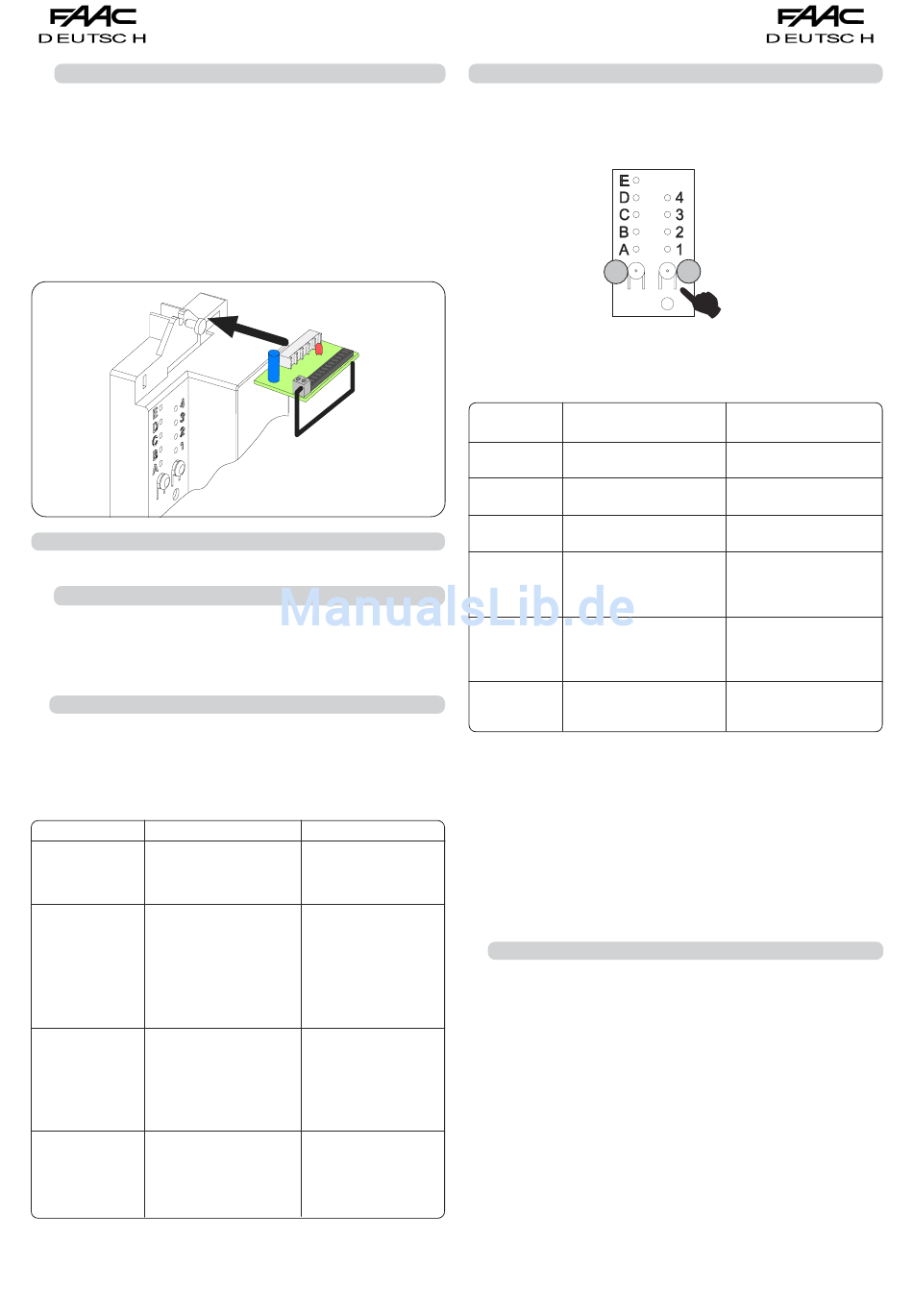

FAAC MASTER-T Anleitung Seite 8
11.3
Anschluss der Karten DECODER, MINIDEC, RP
Die Decodierkarte DECODER, MINIDEC oder RP mit nach oben
gerichteten Elementen in den Kammverbinder J6 (Abb. 7)
einsetzen (in der Abb. 13 ist der Anschluss der Karte RP433DS
gezeigt).
Auf dem Stecker ist nicht nur das Signal für die vollständige
Öffnung OPEN A vorhanden, sondern auch das Signal für die
Teilöffnung OPEN B. Deshalb ist der Einsatz eines Empfangsgeräts
RP2 868 SLH möglich, das zwei getrennte Kontakte kontrollieren
kann.
Für die Programmierung und den Einsatz der Decodierkarten
wird auf die einzelnen Anleitungen verwiesen.
12. INBETRIEBNAHME
12.1
Einschalten der Anlage
Wenn alle zuvor beschriebenen Verkabelungen vorgenommen
sind, die Anlage mit Strom versorgen, um die Diagnose sowie die
Überprüfung der Zustände der Eingänge und die Programmierung
vornehmen zu können.
12.2
Diagnose
Die LED "P" (siehe Abb. 7) ist von der Außenseite des Gehäuses
sichtbar und hat eine Diagnosefunktion. Die LED können sich in
drei Zuständen befinden, die zwischen der Karte MASTER-T und
der Karte SLAVE-T verschieden sind.
Tab. 2 - Beschreibung Zustand LED P
Zustand LED
MASTER-T-Karte
S p a n n u n g s a n z e i g e
Dauerlicht
und
einsatzbereit.
Langsames
Nicht vorhanden.
Blinken
(im Abstand
von 1 Sekunde)
Schnelles
Aktivierung
Blinken
therminschen Schutzes.
Mindestens 2 Minuten
(im Abstand
abwarten, um einen
von 250 Msek.)
Zyklus durchführen zu
können.
Ausgeschaltet
S p a n n u n g s a u s f a l l .
Während
Zeitraums funktioniert
die Automation nicht.
Abb. 13
SLAVE-T-Karte
BUS und
Karte
Synchronisierung mit
der Karte MASTER-T
vorhanden.
Spannungsanzeige,
aber die Karte ist
nicht synchronisiert
(BUS defekt)
des
Nicht vorhanden.
Spannungsausfall
dieses
und Synchronisierung
mit der Karte MASTER-
T nicht vorhanden
(BUS defekt).
12.3
Status der Eingänge
Die MASTER-T-Karte ist mit einer Funktion für die Prüfung des Status
der Eingänge auf der Klemmenleiste ausgestattet.
Wenn alle LED ausgeschaltet sind (sowohl die LED mit Buchstaben,
als auch die mit Zahlen) ist die Taste P2 zu drücken.
P1
Das Einschalten der LED signalisiert den Status der Eingänge laut
Angaben in Tabelle 3.
Tab. 3 - Beschreibung der LED Status der Eingänge
LED
Eingeschaltet
(Kontakt geschlossen)
A = Open A Befehl aktiv
B = Open B Befehl aktiv
C = Stop
Befehl nicht aktiv
D = Fsw op
Sicherheitsvorrichtungen
nicht belegt
E = Fsw cl
Sicherheitsvorrichtungen
nicht belegt
1 = SLAVE-T
SLAVE-T vorhanden
und aktiv
Anmerkungen:
• Die Zustände der LED bei geschlossenem Tor in Ruhestellung
sind fett gedruckt.
• Die LED 1 ist aktiv nur beim Vorhandensein der
Kommunikation zwischen der Karte MASTER-T und der Karte
SLAVE-T in Anlagen mit Toren mit doppeltem Flügel.
• In der Funktion Status der Eingänge steuert die Taste P1 einen
Befehl OPEN A.
Nach den Prüfungen ist erneut die Taste P2 zu drücken, um die
Funktion Status der Eingänge zu beenden.
12.4
Programmierung
Die MASTER-T-Karte hat folgende Grundeinstellungen:
MASTER-T-Karte
Betriebslogik:
Pausenzeit:
Verzögerung Öffnen/Schließen:
Statische Kraft:
Geschwindigkeit:
Bei individueller Programmierung (siehe Kap. 12.4.1 bis 12.4.6) und
Ausführung des Selbstlernverfahrens der Zeiten (siehe Kap. 12.4.7
und 12.4.8) sind die auf den nachfolgenden Seiten angegebenen
Schritte vorzunehmen.
47
P2
Ausgeschaltet
(Kontakt offen)
Befehl nicht aktiv
Befehl nicht aktiv
Befehl aktiv
Sicherheitsvorrichtungen
belegt
Sicherheitsvorrichtungen
belegt
SLAVE-T nicht vorhanden
und nicht aktiv
FLÜGEL 1
A4
B1
C3
D3
E2
BUS-
