Anschluss
der
11.2
Sicherheitsvorrichtungen

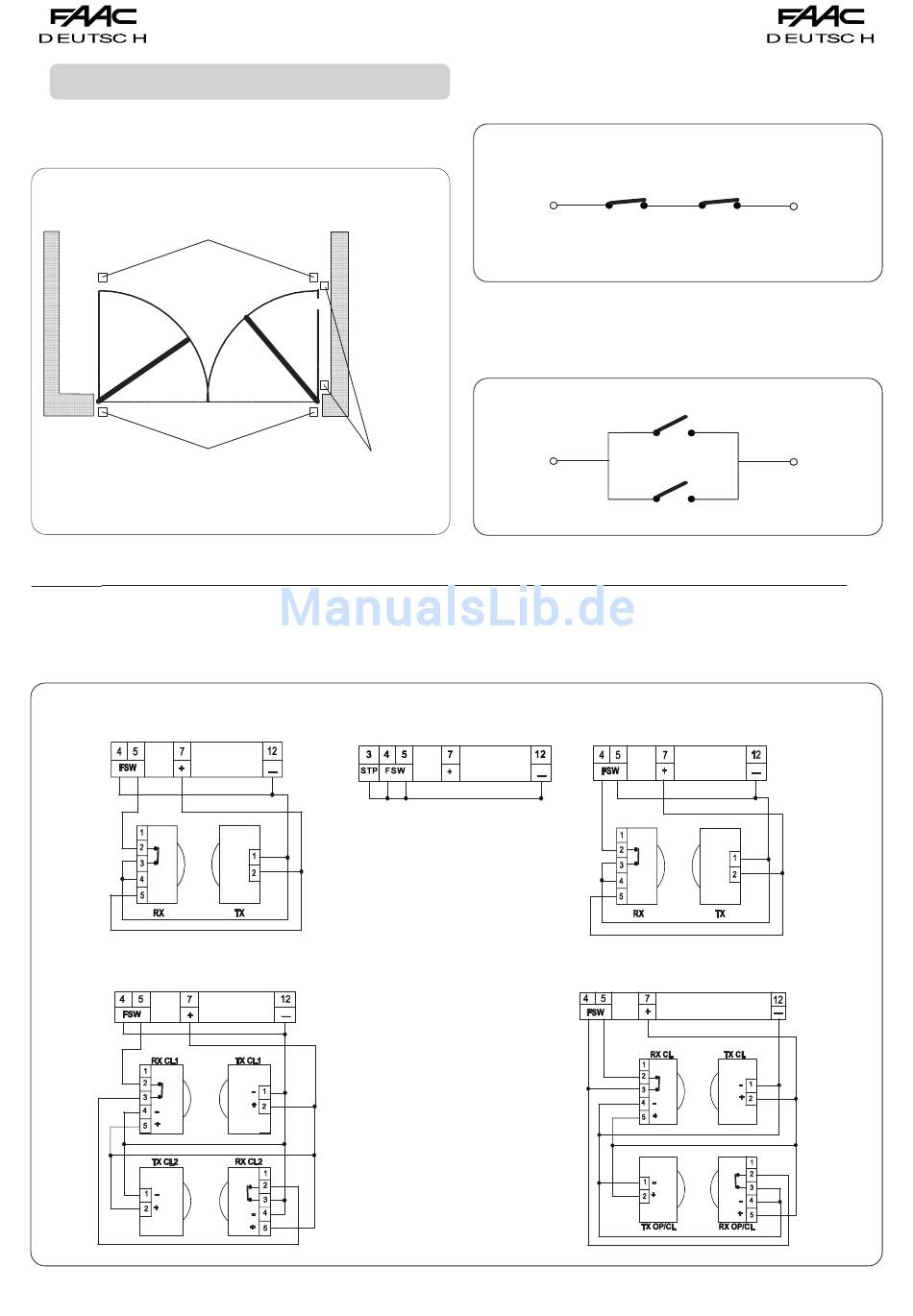

Vor dem Anschluss der Photozellen (oder anderer Vorrichtungen)
sollte die Betriebsweise je nach zu schützendem
Bewegungsbereich gewählt werden (siehe Abb. 9).
Sicherheitsvorrichtungen beim
Öffnungs-/Schließvorgang
Sicherheitsvorrichtungen
beim Schließvorgang
Achtung
: An die MASTER-T-Karte können höchstens 2 Paar Photozellen Typ SAFEBEAM angeschlossen werden.
1 Paar Photozellen beim
SCHLIESSVORGANG
2 Paar Photozellen beim
SCHLIESSVORGANG
Photozellen
und
der
Sicherheitsvorrichtungen
beim
Öffnungsvorgang
Abb. 9
Beispiel für den Anschluss von Photozellen
Kein Anschluß einer
Vorrichtung
Anmerkung:
wenn zwei Vorrichtungen mit Ruhekontakt
dieselbe Funktion haben, müssen sie in Reihe
geschaltet werden (Abb. 10).
Reihenschaltung von zwei Ruhekontakten
Anmerkung:
wenn zwei Vorrichtungen mit Arbeitskontakt
dieselbe Funktion haben, müssen sie parallel
geschaltet werden (Abb. 11).
Parallelschaltung von zwei Arbeitskontakten
1 Paar Photozellen beim
ÖFFNUNGSVORGANG
1 Paar Photozellen beim SCHLIESSVORGANG
und 1 beim ÖFFNUNGS-/SCHLIESSVORGANG
46
Abb. 10
Abb. 11
Abb. 12
