ELEKTRONISCHES STEUERGERÄT DOMO MASTER-T / SLAVE-T
Die vorliegenden Anleitungen sind für die folgenden Modelle gültig:
STEUERGERÄTE MASTER-T UND SLAVE-T FÜR DIE AUTOMATIONEN DOMO FÜR FLÜGEL
Die Automation DOMO besteht aus elektromechanischen irreversiblen Antrieben, die über einen Toroid-Transformator und eine
Versorgungskarte auf 12 Vdc versorgt werden; jeder ist mit einem elektronischen Steuergerät verbunden.
Das Gerät SLAVE-T (lediglich auf Toren mit 2 Flügeln erforderlich) wird über das Gehäuse MASTER-T gesteuert, an das alle
Zubehörgeräte und die Impulsgeber angeschlossen sind. Die Karte MASTER-T kann programmiert werden und ermöglicht die
Einstellung der Betriebslogiken, der Arbeitszeiten (im Selbstlernverfahren) und der Pausenzeiten, der Geschwindigkeit der Flügel und
der Empfindlichkeit des Quetschschutzes.
Die Automation DOMO wurde für die Zufahrtskontrolle entwickelt und hergestellt. Jeder andere Einsatz ist zu vermeiden.

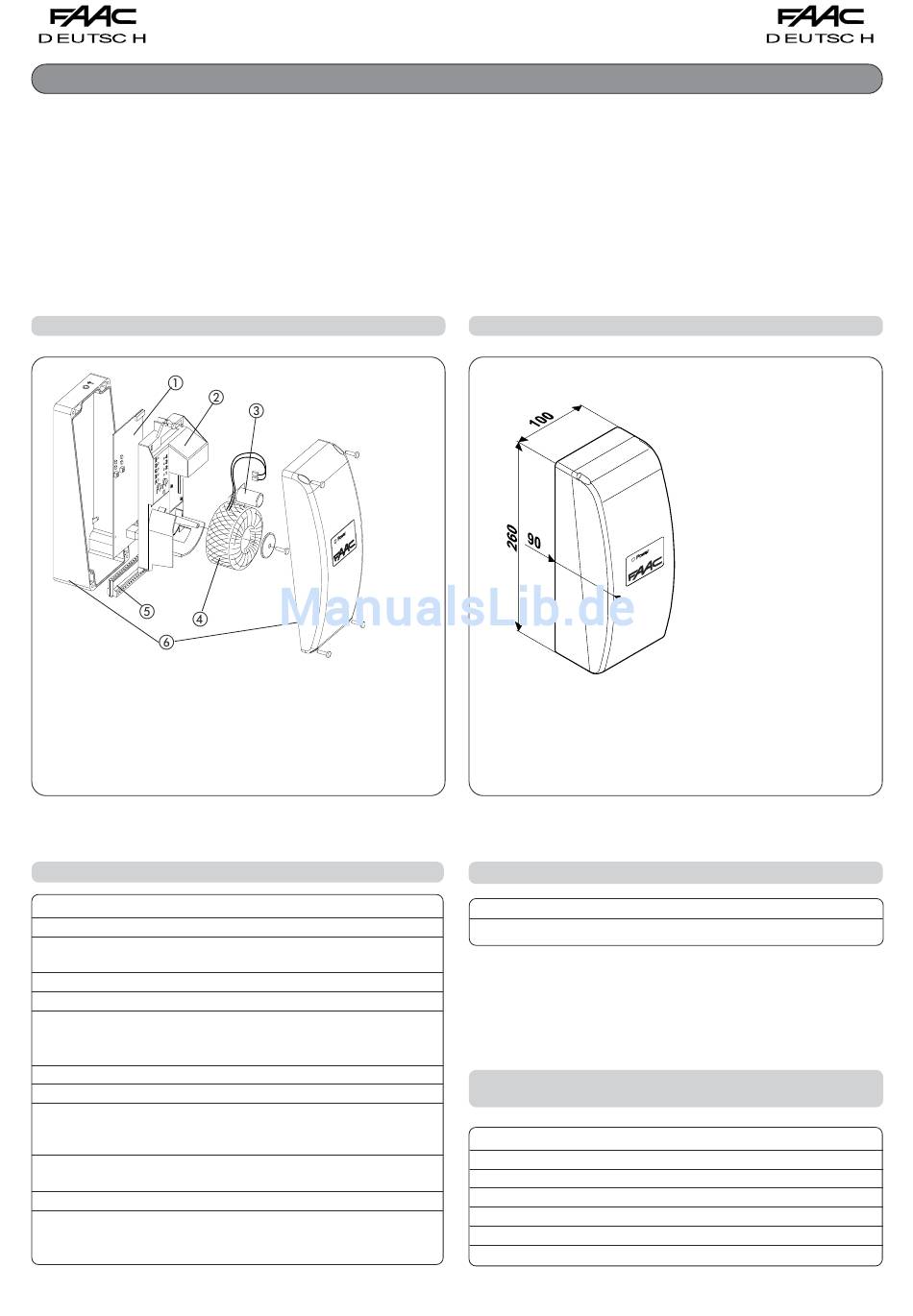

1.
BESCHREIBUNG
b
Elektronische Karte
c
Kartenhalterung
d
Versorgungskarte
e
Toroid-Transformator
f
Klemmenleiste (nur MASTER-T)
Gehäuse IP 55
3.
TECHNISCHE EIGENSCHAFTEN KARTE MASTER-T
Max. Last Zubehör mit 24 Vdc
Max. Last Schnellstecker
Betriebslogiken
Automatik / Automatik Schrittbetrieb /
Sicherheit / Halbautomatik Schrittbetrieb
Öffnungs-/Schließzeiten
Pausenzeit
Verzögerungszeit des Flügels im Öffnungs- und im
Schließvorgang
(Ö 0s, S 0s) - (Ö 2s, S 2s) - (Ö 2s, S 4s) - (Ö 2s, S 8s)
Geschwindigkeit
Einstellung statische Kraft
Eingänge auf Klemmenleiste
- Open Flügel frei - Stop - Sicherheitsvorrichtungen in
Öffnung - Sicherheitsvorrichtungen in Schließung
Ausgänge auf Klemmenleiste
Kontrollampe - VersorgungZubehörgeräte mit 24 Vdc - 12 Vdc
Schnellstecker
Programmierbare Funktionen
Abb. 1
150 mA
50 mA
Im Selbstlernverfahren
programmierbar 5, 10, 20, 30 Sek.
anwählbar auf 4 Stufen
anwählbar auf 4 Stufen
Versorgungsgruppe - Open
Blinkleuchte - Motor - Bus -
Karten Decoder / Minidec / RP
Logik - Pausenzeit -
2.
ABMESSUNGEN
• Maße in mm
4.
TECHNISCHE EIGENSCHAFTEN KARTE SLAVE-T
Ausgänge auf Klemmenleiste
Eingänge auf Klemmenleiste
5.
GEMEINSAME EIGENSCHAFTEN DER KARTEN
MASTER-T UND SLAVE-T
Versorgungsspannung Vac
Schutzart Gehäuse
Leistungsverbrauch
Max. Stromstärke Motor
Temperatur am Aufstellungsort
Sicherungen
Funktion Quetschschutz
41
GEHÄUSE
ELEKTRONISCHES
GERÄT
Abb. 2
Motor
Versorgungsgruppe - Bus
230 (+6% -10%) ~50/60Hz
IP 55
16 VA
15A
-20°C - +55°C
Nr. 1 mit 20A
Encoder - Stromkontrolle
