6. ÜBERPRÜFUNG DES ANSCHLUSSES DES ENDSCHAL
TERS
1) Das Tor manuell öffnen und bei geöffnetem Flügel überprüfen,
ob die LED-Diode FCC aufleuchtet, und die LED-Diode FCA
ausgeschaltet ist.
2) Das Torvon Hand schließen und bei geschlossenem Flügel
überprüfen, ob die LED-Diode FCA aufleuchtet, und die LED-
Diode FCC ausgeschaltet ist.
3) Sollten die beiden LED-Dioden zum falschen Zeitpunkt
aufleuchten, so sind die auf den Klemmen 12 und 13
angeschlossenen Kabel untereinander zu vertauschen.
7. ÜBERPRÜFUNG DER BEWEGUNGSRICHTUNG
1) Den Operator entriegeln und manuell bis auf die Hälfte des
Torlaufs schieben und erneut blockieren.
2) Dem System Strom zuführen und nachfolgend die RESET-
Taste drücken.
3) Dem Operator einen Open-Befehl geben und überprüfen,
ob sich das Tor in die Richtung der Öffnung bewegt. Dann
die RESET-Taste drücken, um die Bewegung des Flügels
anzuhalten.
4) Sollte sich das Tor in die falsche Richtung bewegen, muß die
Verkabelung der Kabel T1 und T3 des Elektromotors
umgekehrt werden.

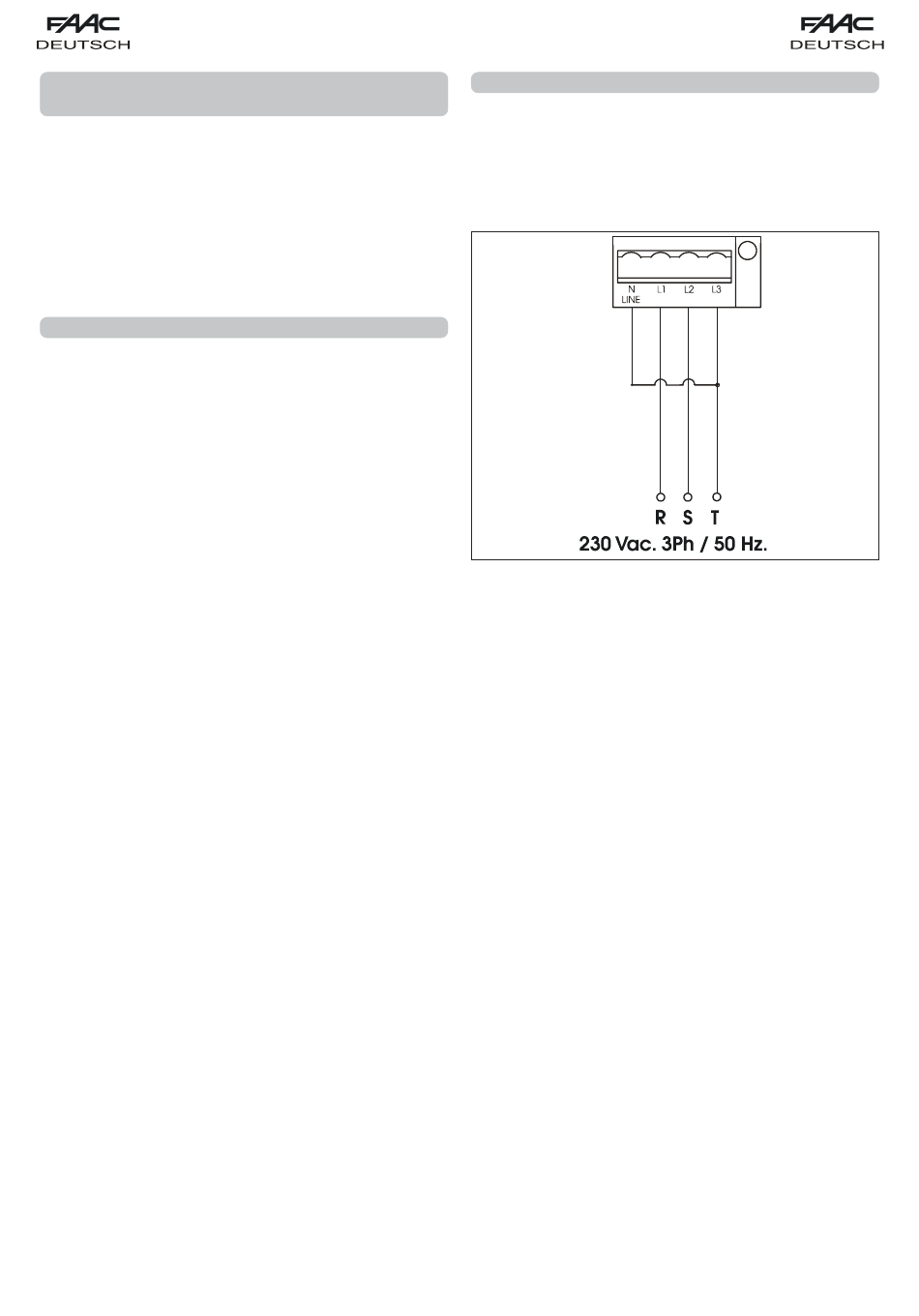

8. ELEKTRISCHE ANSCHLÜSSE MIT 230V 3ph
Hinsichtlich des Anschlusses des Geräts 844 T an eine Dreiphasen-
Versorgungsleitung 230 V ist auf den Anschlußplan in Abb. 8
Bezug zu nehmen.
N.B.: Der Elektromotor des Getriebemotors sollte vom Typ
230V 3ph sein .
23
Abb. 8
