MONTAGE DES GEHÄUSES DES ELEKTRONISCHEN GERÄTS
Vor der Installation der Gehäuse der elektronischen Steuergeräte ist die Position der Karte MASTER-T zu bestimmen. Dabei ist zu
berücksichtigen, dass alle Zubehörgeräte an dieser Karte anzuschliessen sind.
Die Karte MASTER-T kann entweder auf der rechten oder auf der linken Seite des Tors montiert werden. Es sollte bestimmt werden,
mit welchem Flügel sie zu verbinden ist, wie auf der Abb. 5 gezeigt.
Bei den Anwendungen mit doppeltem Flügel steuert die Karte MASTER-T generell den Flügel 1. Falls der Flügel 1 mit der Karte SLAVE-
T und der Flügel 2 mit der Karte MASTER-T gesteuert werden sollen, ist das System dementsprechend zu programmieren (auf Kapitel
12.4.1 Bezug zu nehmen).
Anmerkung: Der Flügel 1 ist stets der Flügel, der als erste im Öffnungsvorgang startet und im Schließvorgang verzögert ist.
Flügel 2
SLAVE-T-Karte
Die Gehäuse des Steuergeräts MASTER-T (an das alle Zubehörgeräte und Impulsgeber anzuschließen sind) und des Steuergeräts
SLAVE-T in der Nähe der Antriebe DOMO mit 4 Dübeln und entsprechende Befestigungsschrauben montieren. Die Stromkabel sollen
die Unterseite des Gehäuses unter Verwendung von entsprechenden Rohren und/oder Schläuchen und geeigneten Verbindungen
erreichen (Abb. 6).
Darauf achten, dass die Kabel im Inneren des Gehäuses ausreichend lang sind, um die Verkabelungen vornehmen zu können.
ANMERKUNG:
FÜR EINEN REIBUNGSLOSEN BETRIEB DER ANLAGE DÜRFEN DIE KABEL DER ANTRIEBE KEINESFALLS VERLÄNGERT ODER
MODIFIZIERT WERDEN.
DIES IST VOR DER MONTAGE DER GEHÄUSE ZU BERÜCKSICHTIGEN.
4 Bohrungen Ø 5
Flügel 1
MASTER-T-Karte
43
Flügel 1
SLAVE-T-Karte
4 Bohrungen Ø 5
Flügel 2
MASTER-T-Karte

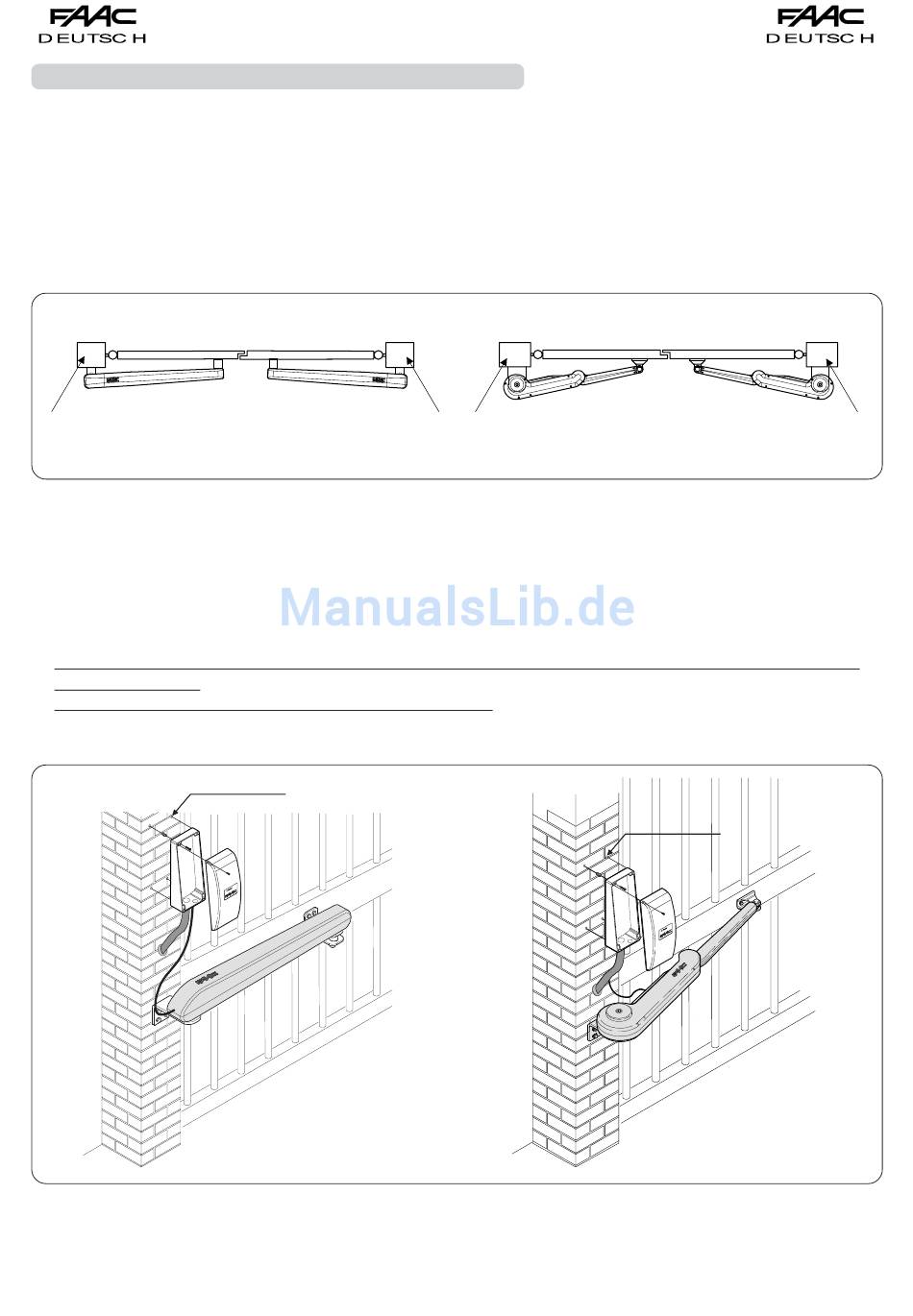

Abb. 5
Abb. 6
