. HINWEISE
Achtung: vor der Ausführung jeglicher Art von Eingriffen auf dem
elektronischen Gerät (Anschlüsse, Instandhaltung) ist stets die
Stromversorgung abzunehmen.
- Vor der Anlage sollte ein Differential-Wärmeschutzschalter mit
entsprechender Auslöseschwelle zwischengeschaltet werden.
- Das Erdungskabel ist an die entsprechende Klemme auf dem Stecker
J3 des Geräts anzuschließen (siehe Abb. 2).
- Die Versorgungskabel sollten stets getrennt von den Kabeln für die
Steuerung und die Sicherheitsvorrichtungen (Tasten, Empfänger,
Photozellen, usw.) verlegt werden. Um jegliche elektrischen Störungen
auszuschließen, sollten separate Ummantelungen oder abgeschirmte
Kabel (mit an der Masse angeschlossener Abschirmung) verwendet
werden.
. TECHNISCHE EIGENSCHAFTEN
Versorgungsspannung
230 V~ ( +6% -10%) - 50 Hz
Leistungsverbrauch
10 W
Max. Last Motor
800 W
Max. Last Zubehör
0,5 A
Max. Last Elektroschloß
15 VA
Temperatur am Aufstellungsort -20 °C +55 °C
Sicherungen
Nr. 2 (siehe Abb. 1)
Betriebssteuerungen
Automatik / Halbautomatik / Schritt-Sicherheitsvorrichtung/ Halbautomatik B /
Totmann C / Halbautomatik "Schrittbetrieb"
Zeit Öffnungs-/Schließvorgang programmierbar (zwischen 0 und 120 s)
Pausenzeit
0, 10, 20, 30, 60, 120 s
Verzögerungszeit des Flügels beim Schließvorgang 0, 5, 10, 20 s
Verzögerungszeit des Flügels beim Öffnungsvorgang 2 s (über Dip-Schalter ausschaltbar)
Schubkraft
über Dip-Schalter auf 8 Stufen für jeden Motor regulierbar
Eingänge in Klemmenleiste Open / Open Flügel frei / Stop / Sicherheiten für Öffnungsvorgang /
Sicherheiten für Schließvorgang / Versorgung+Erdung
Ausgänge aus KlemmenleisteBlinkleuchte - Motoren - Versorgung Zubehör 24 Vdc - Kontrollampe 24 Vdc
- Failsafe - Versorgung Elektroschloß 12 Vac
Schnellstecker
Zum Einstecken auf Karten Minidec, Decoder oder RP
Anwählbare Funktionen
Steuerungen und Pausenzeiten - Schubkraft- Verzögerung des Flügels beim
Öffnungs- und Schließvorgang - Umkehrstoß-Failsafe - Steuerung
Sicherheitvorrichtungen beim Schließvorgang - Vorblinken
Programmierungstaste
Lernverfahren der Arbeitszeiten
4. ELEKTRISCHE ANSCHLÜSSE
J3
1
2
PE N
L
OP
COM
M1
MAIN
C1
M1
230 VAC
50 Hz
Anmerkung: die Kondensatoren werden gemeinsam mit den Antrieben geliefert.

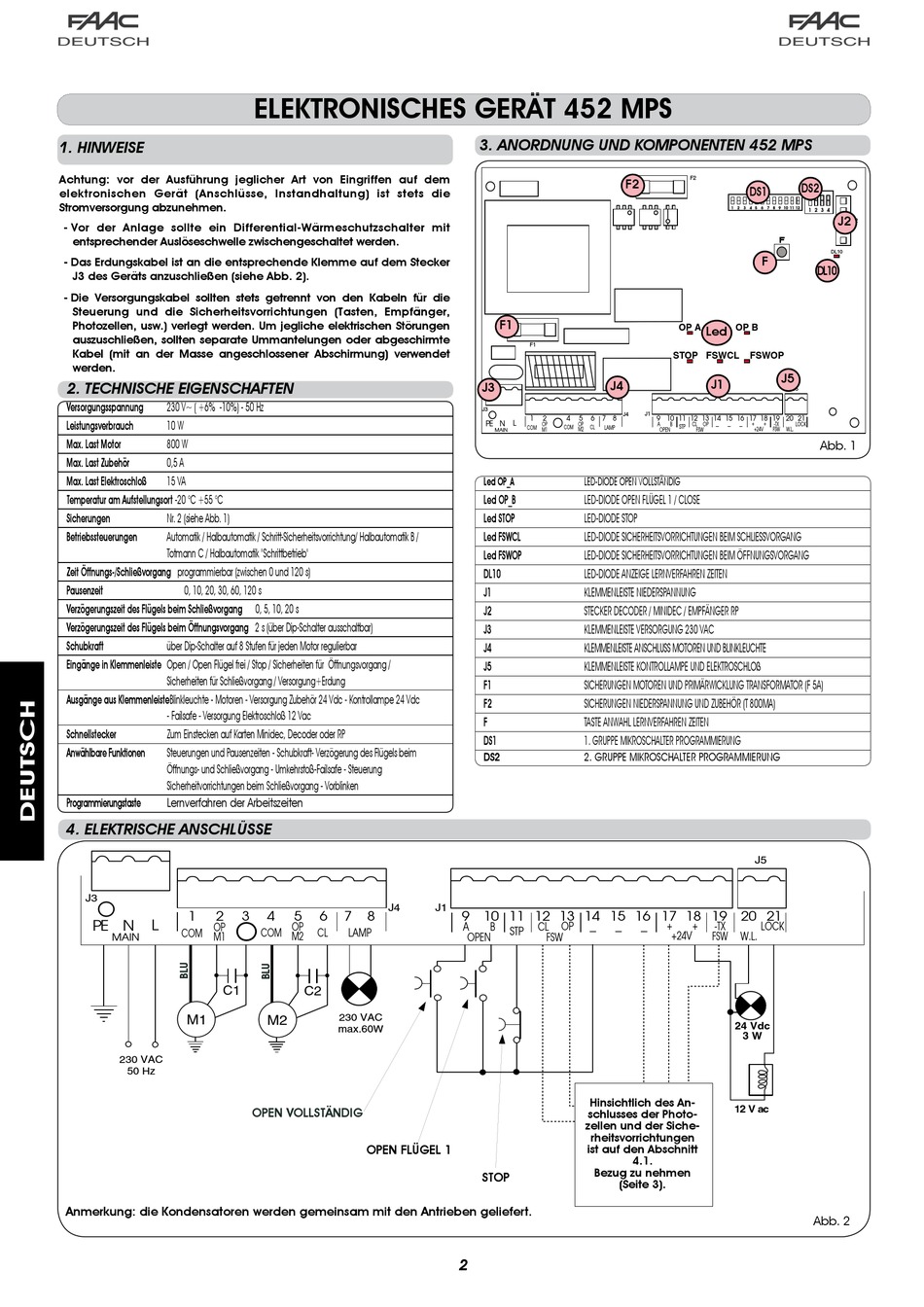

ELEKTRONISCHES GERÄT 452 MPS
J4
3
4
5
6
7
8
OP
COM
CL
LAMP
M2
C2
230 VAC
M2
max.60W
OPEN VOLLSTÄNDIG
OPEN FLÜGEL 1
3. ANORDNUNG UND KOMPONENTEN 45 MPS
F1
F1
J4
J3
J3
1
2
4
5
6
7 8
PE N L
OP
OP
COM
COM
CL
LAMP
M1
M2
MAIN
LED-DIODE OPEN VOLLSTÄNDIG
Led OP_A
Led OP_B
LED-DIODE OPEN FLÜGEL 1 / CLOSE
Led STOP
LED-DIODE STOP
Led FSWCL
LED-DIODE SICHERHEITSVORRICHTUNGEN BEIM SCHLIESSVORGANG
Led FSWOP
LED-DIODE SICHERHEITSVORRICHTUNGEN BEIM ÖFFNUNGSVORGANG
DL10
LED-DIODE ANZEIGE LERNVERFAHREN ZEITEN
J1
KLEMMENLEISTE NIEDERSPANNUNG
J2
STECKER DECODER / MINIDEC / EMPFÄNGER RP
J3
KLEMMENLEISTE VERSORGUNG 230 VAC
J4
KLEMMENLEISTE ANSCHLUSS MOTOREN UND BLINKLEUCHTE
J5
KLEMMENLEISTE KONTROLLAMPE UND ELEKTROSCHLOß
F1
SICHERUNGEN MOTOREN UND PRIMÄRWICKLUNG TRANSFORMATOR (F 5A)
F2
SICHERUNGEN NIEDERSPANNUNG UND ZUBEHÖR (T 800MA)
F
TASTE ANWAHL LERNVERFAHREN ZEITEN
DS1
1. GRUPPE MIKROSCHALTER PROGRAMMIERUNG
DS2
2. GRUPPE MIKROSCHALTER PROGRAMMIERUNG
J1
9
10 11 12 13 14 15 16 17 18 19
A
B
CL
OP
STP
-
OPEN
FSW
Hinsichtlich des An-
schlusses der Photo-
zellen und der Siche-
rheitsvorrichtungen
ist auf den Abschnitt
Bezug zu nehmen
STOP
F2
F2
DS1
1 2 3 4
5 6 7 8
9 10 11 12
F
F
OP A
OP B
Led
STOP
FSWCL
FSWOP
J5
J1
J1
J4
9 10 11 12 13 14 15 16 17 18 19
20 21
A
B
CL OP
+
+
-TX
-
-
-
STP
+24V
OPEN
FSW
FSW
W.L.
J5
20 21
+
+
-TX
LOCK
-
-
+24V
FSW
W.L.
4.1.
(Seite 3).
DS2
1 2 3 4
J2
J2
DL10
DL10
J5
LOCK
Abb. 1
Abb. 2
