SENDER UND EMPFÄNGER AUSRICHTEN
5
Sender und Empfänger ausrichten
22
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
Nach der Montage und der elektrischen Installation müssen der Sender und der Emp‐
fänger aufeinander ausgerichtet werden.
GEFAHR
Gefahr bringender Zustand der Maschine
Stellen Sie sicher, dass die Ausgänge des Sicherheitslichtvorhangs während des
►
Ausrichtvorgangs keine Wirkung auf die Maschine haben.
HINWEIS
Wenn die Ausrichtung bei direkter Montage des Sicherheitslichtvorhangs nicht möglich
ist, verwenden Sie die optional erhältliche Ausrichthalterung.
Ausrichten mit der Ausrichthalterung
Mit der Ausrichthalterung kann der Sicherheitslichtvorhang auf die folgende Weise
justiert werden:
–
Drehen (± 45°)

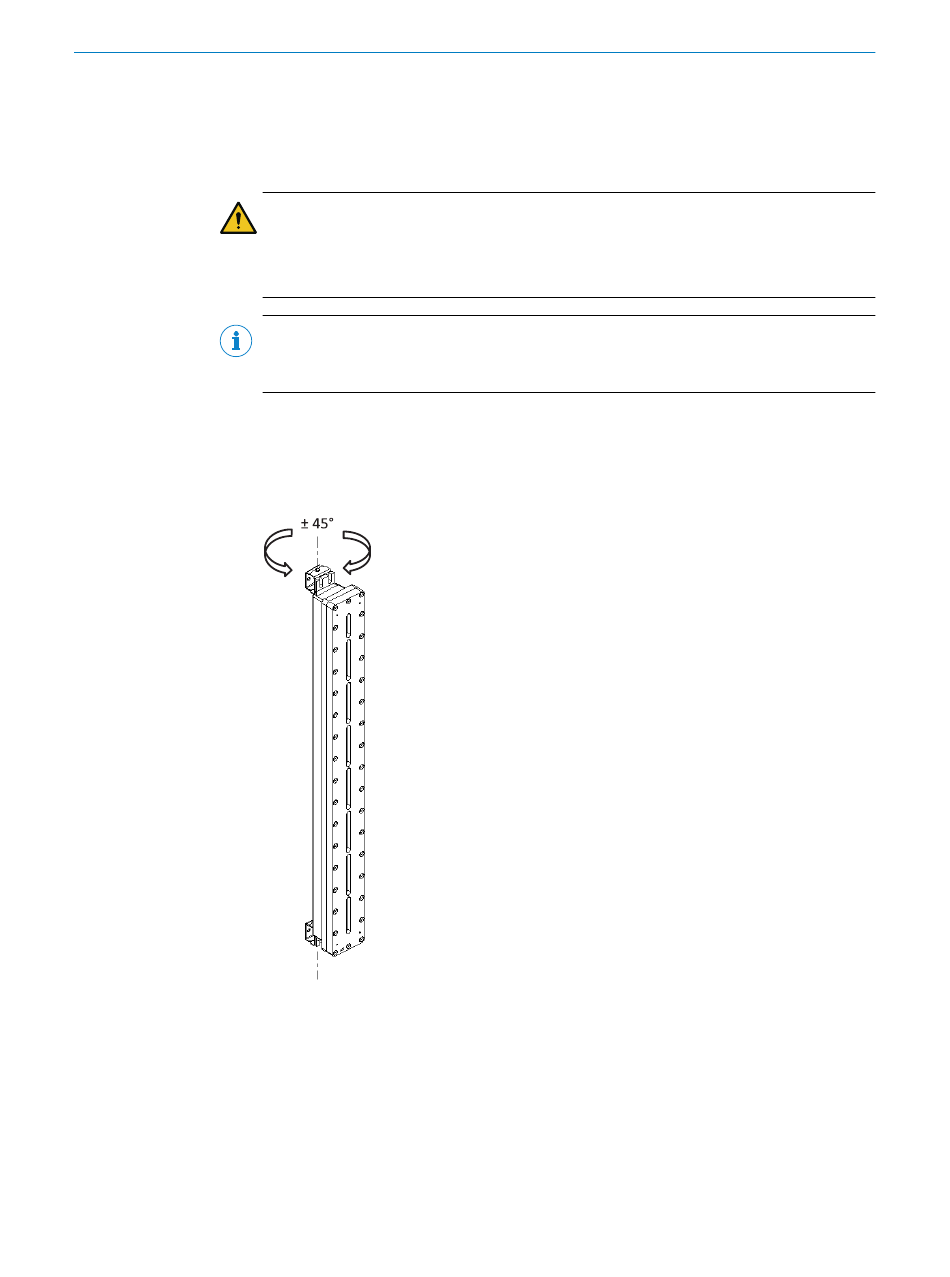

Abbildung 16: Drehen mit der Ausrichthalterung
Sender und Empfänger aufeinander ausrichten
So richten Sie Sender und Empfänger mit Hilfe der Ausrichthalterung aufeinander aus:
Achten Sie auf die Montagehöhen von Sender und Empfänger. Beide Geräte müs‐
►
sen auf derselben Höhe montiert werden.
Sorgen Sie für ein rechteckiges Schutzfeld. Sender und Empfänger müssen paral‐
►
lel zueinander montiert werden.
Schalten Sie die Stromversorgung des Sicherheitslichtvorhangs ein.
►
Richten Sie den Sender auf den Empfänger aus, indem Sie den Sender drehen.
►
8017026/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
