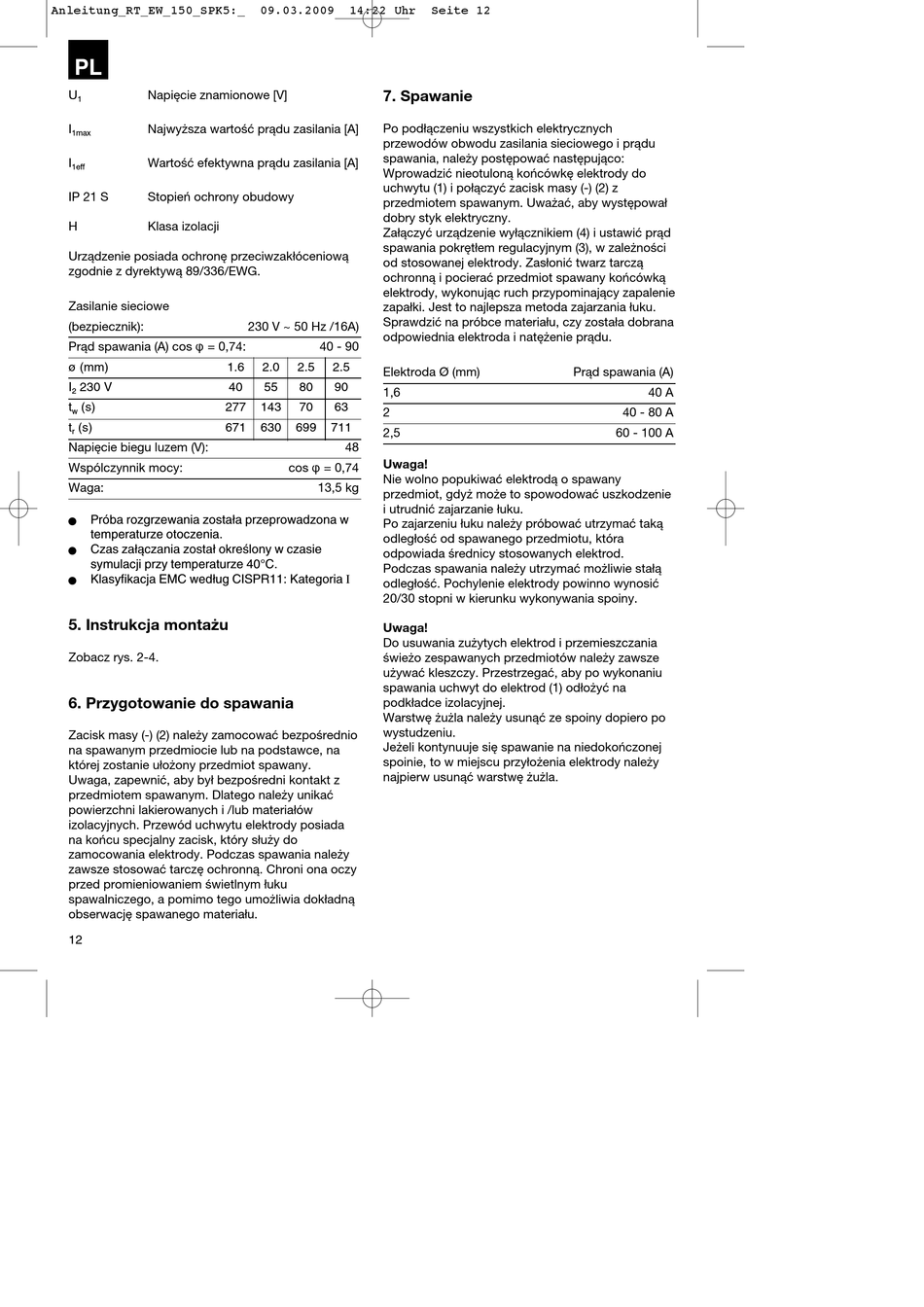

PL
U Napięcie znamionowe [V]
1
I Najwyższa wartość prądu zasilania [A]
1max
I Wartość efektywna prądu zasilania [A]
1eff
IP 21 S Stopień ochrony obudowy
H Klasa izolacji
Urządzenie posiada ochronę przeciwzakłóceniową
zgodnie z dyrektywą 89/336/EWG.
Zasilanie sieciowe
(bezpiecznik):
Prąd spawania (A) cos Ê = 0,74:
ø (mm)
I 230 V
2
t (s) 277
w
t (s) 671
r
Napięcie biegu luzem (V):
Wspólczynnik mocy:
Waga:
Próba rozgrzewania została przeprowadzona w
temperaturze otoczenia.
Czas załączania został określony w czasie
symulacji przy temperaturze 40°C.
Klasyfikacja EMC według CISPR11: Kategoria I
5. Instrukcja montażu
Zobacz rys. 2-4.
6. Przygotowanie do spawania
Zacisk masy (-) (2) należy zamocować bezpośrednio
na spawanym przedmiocie lub na podstawce, na
której zostanie ułożony przedmiot spawany.
Uwaga, zapewnić, aby był bezpośredni kontakt z
przedmiotem spawanym. Dlatego należy unikać
powierzchni lakierowanych i /lub materiałów
izolacyjnych. Przewód uchwytu elektrody posiada
na końcu specjalny zacisk, który służy do
zamocowania elektrody. Podczas spawania należy
zawsze stosować tarczę ochronną. Chroni ona oczy
przed promieniowaniem świetlnym łuku
spawalniczego, a pomimo tego umożliwia dokładną
obserwację spawanego materiału.
12
09.03.2009 14:22 Uhr
7. Spawanie
Po podłączeniu wszystkich elektrycznych
przewodów obwodu zasilania sieciowego i prądu
spawania, należy postępować następująco:
Wprowadzić nieotuloną końcówkę elektrody do
uchwytu (1) i połączyć zacisk masy (-) (2) z
przedmiotem spawanym. Uważać, aby występował
dobry styk elektryczny.
Załączyć urządzenie wyłącznikiem (4) i ustawić prąd
spawania pokrętłem regulacyjnym (3), w zależności
od stosowanej elektrody. Zasłonić twarz tarczą
ochronną i pocierać przedmiot spawany końcówką
elektrody, wykonując ruch przypominający zapalenie
zapałki. Jest to najlepsza metoda zajarzania łuku.
Sprawdzić na próbce materiału, czy została dobrana
230 V ~ 50 Hz /16A)
odpowiednia elektroda i natężenie prądu.
40 - 90
1.6 2.0 2.5 2.5
Elektroda Ø (mm)
40 55 80 90
1,6
143 70 63
2
630 699 711
2,5
48
Uwaga!
cos Ê = 0,74
Nie wolno popukiwać elektrodą o spawany
13,5 kg
przedmiot, gdyż może to spowodować uszkodzenie
i utrudnić zajarzanie łuku.
Po zajarzeniu łuku należy próbować utrzymać taką
odległość od spawanego przedmiotu, która
odpowiada średnicy stosowanych elektrod.
Podczas spawania należy utrzymać możliwie stałą
odległość. Pochylenie elektrody powinno wynosić
20/30 stopni w kierunku wykonywania spoiny.
Uwaga!
Do usuwania zużytych elektrod i przemieszczania
świeżo zespawanych przedmiotów należy zawsze
używać kleszczy. Przestrzegać, aby po wykonaniu
spawania uchwyt do elektrod (1) odłożyć na
podkładce izolacyjnej.
Warstwę żużla należy usunąć ze spoiny dopiero po
wystudzeniu.
Jeżeli kontynuuje się spawanie na niedokończonej
spoinie, to w miejscu przyłożenia elektrody należy
najpierw usunąć warstwę żużla.
Seite 12
Prąd spawania (A)
40 A
40 - 80 A
60 - 100 A
