EINHELL TE-DH 32 Handbuch

SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung, um das Verletzungsrisiko zu verringern.

Gehörschutz tragen. Die Einwirkung von Lärm kann Gehörschäden verursachen.

Atemschutzmaske tragen. Bei der Arbeit an Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Verwenden Sie das Gerät niemals zum Bearbeiten von asbesthaltigen Materialien!

Schutzbrille tragen. Beim Arbeiten entstehende Funken oder vom Gerät ausgestoßene Splitter, Späne und Staub können zu Sehkraftverlust führen.

Bei der Benutzung des Gerätes sind einige Sicherheitsvorkehrungen zu beachten, um Verletzungen und Schäden zu vermeiden. Bitte lesen Sie die vollständige Bedienungsanleitung und die Sicherheitsvorschriften sorgfältig durch. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät an andere Personen weitergeben, händigen Sie auch diese Bedienungsanleitung und Sicherheitsvorschriften aus. Wir übernehmen keine Haftung für Schäden oder Unfälle, die durch Nichtbeachtung dieser Anweisungen und der Sicherheitshinweise entstehen.

Sicherheitsvorschriften

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heft.

Lesen Sie alle Sicherheitsinformationen, Anweisungen, Abbildungen und technischen Daten, die auf oder mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der folgenden Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitsinformationen und Anweisungen für zukünftige Verwendung an einem sicheren Ort auf.

Aufbau und Lieferumfang

Aufbau

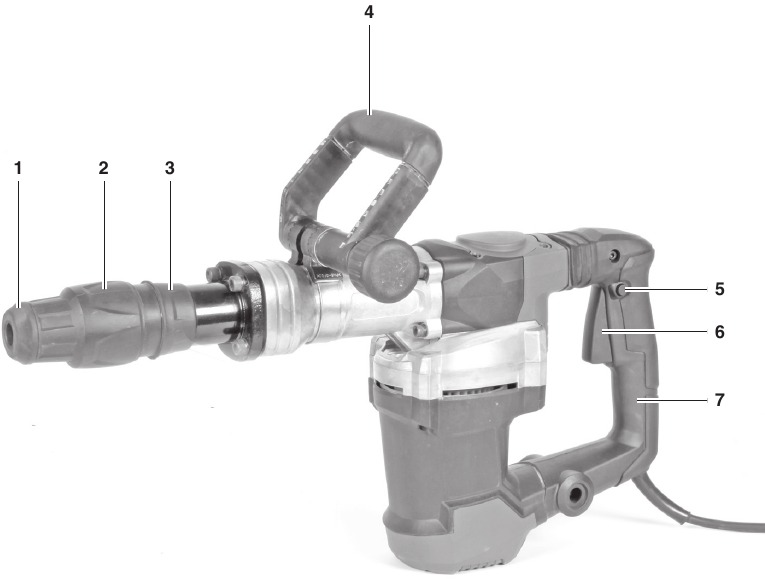

(Abb. 1)

1. Staubschutz
2. Arretierhülse
3. Meißelarretierung
4. Zusatzhandgriff
5. Ein/Aus-Schalter-Arretierung
6. Ein/Aus-Schalter
7. Handgriff

Lieferumfang

Bitte prüfen Sie, ob der Artikel entsprechend dem angegebenen Lieferumfang vollständig ist. Falls Teile fehlen, kontaktieren Sie bitte spätestens innerhalb von 5 Werktagen nach dem Kauf des Produkts und unter Vorlage eines gültigen Kaufbelegs unser Service-Center oder die Verkaufsstelle, bei der Sie den Kauf getätigt haben.

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
• Entfernen Sie das Verpackungsmaterial und alle Verpackungs- und/oder Transportsicherungen (falls vorhanden).
• Prüfen Sie, ob alle Artikel vollständig geliefert wurden.
• Überprüfen Sie Gerät und Zubehör auf Transportschäden.
• Bitte bewahren Sie die Verpackung möglichst bis zum Ende der Garantiezeit auf.

Das Gerät und das Verpackungsmaterial sind kein Spielzeug. Lassen Sie Kinder nicht mit Plastiktüten, Folien oder Kleinteilen spielen. Es besteht Erstickungs- oder Verschluckungsgefahr!

• Abbruchhammer
• Zusatzhandgriff
• Original-Bedienungsanleitung
• Sicherheitshinweise

Bestimmungsgemäße Verwendung

Diese Maschine ist für schwere Abbruch- und Meißelarbeiten mit dem entsprechenden Meißel konzipiert.

Das Gerät darf nur für den vorgeschriebenen Zweck verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden oder Verletzungen jeglicher Art, die sich daraus ergeben, haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz in gewerblichen, handwerklichen oder industriellen Anwendungen konzipiert wurden. Unsere Garantie erlischt, wenn die Maschine in gewerblichen, handwerklichen oder industriellen Betrieben oder für gleichwertige Zwecke verwendet wird.

Technische Daten

Netzspannung: 230-240 V ~ 50 Hz
Leistungsaufnahme: 1500 W
Schlagzahl: 1900 U/min
Schutzklasse: II/
Gewicht: 10.6 kg

Geräusch und Vibration
Geräusch- und Vibrationswerte wurden gemäß EN 62841 gemessen.

L_pA Schalldruckpegel. 95.9 dB(A)
K_pA Unsicherheit.3 dB
L_WA Schallleistungspegel 105 dB(A)
K_WA Unsicherheit.3 dB

Gehörschutz tragen.
Die Einwirkung von Lärm kann Gehörschäden verursachen.
Gesamt-Vibrationswerte (Vektorsumme dreier Richtungen) ermittelt gemäß EN 62841.

Meißeln
Vibrations-Emissionswert
a_h = 18.083 m/s²
K Unsicherheit = 1.5 m/s²

Die angegebenen Vibrationsemissionspegel und angegebenen Geräuschemissionswerte wurden gemäß einem Satz von standardisierten Kriterien gemessen und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Vibrationsemissionspegel und angegebenen Geräuschemissionswerte können auch zur ersten Einschätzung der Exposition verwendet werden.

Die Vibrations- und Geräuschemissionspegel können während des tatsächlichen Gebrauchs von dem angegebenen Wert abweichen, abhängig von der Art und Weise, wie das Elektrowerkzeug verwendet wird, insbesondere der Art des Werkstücks, für das es verwendet wird.

Halten Sie die Geräuschemissionen und Vibrationen auf ein Minimum.

• Verwenden Sie nur Geräte, die sich in einwandfreiem Zustand befinden.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise an das Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät bei Bedarf warten.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Schutzhandschuhe.

Restrisiken
Auch wenn Sie dieses Elektro-Werkzeug bestimmungsgemäß verwenden, können bestimmte Restrisiken nicht ausgeschlossen werden. Folgende Gefahren können im Zusammenhang mit der Konstruktion und dem Aufbau des Gerätes entstehen:

1. Lungenschäden, wenn keine geeignete Atemschutzmaske verwendet wird.
2. Gehörschäden, wenn kein geeigneter Gehörschutz verwendet wird.
3. Gesundheitsschäden durch Hand-Arm-Vibrationen, wenn das Gerät über einen längeren Zeitraum verwendet oder nicht richtig geführt und gewartet wird.

Vor Inbetriebnahme des Gerätes

Bevor Sie das Gerät an das Stromnetz anschließen, stellen Sie sicher, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Überprüfen Sie die Bohrstelle mit einem Kabel-/Rohrdetektor auf verdeckte elektrische Leitungen, Gas- und Wasserleitungen.

Zusatzhandgriff

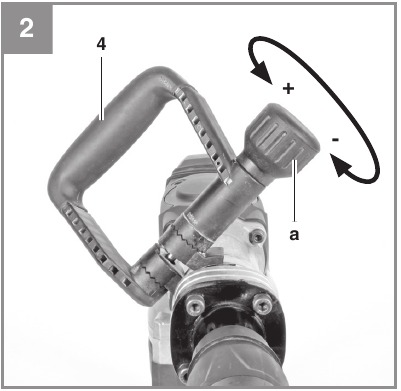

(Abb. 2)

Aus Sicherheitsgründen dürfen Sie den Abbruchhammer nur mit dem Zusatzhandgriff verwenden. Der Zusatzhandgriff (4) ermöglicht Ihnen eine bessere Stabilität beim Einsatz des Abbruchhammers. Der Zusatzhandgriff (4) kann in jede gewünschte Position gedreht werden. Lösen Sie die Schraube (a), indem Sie sie in die Richtung „+“ drehen. Drehen Sie nun den Zusatzhandgriff (4) in die für Sie bequemste Arbeitsposition und ziehen Sie dann die Schraube (a) wieder fest, indem Sie sie in die Richtung „-“ drehen.

Werkzeugeinbau

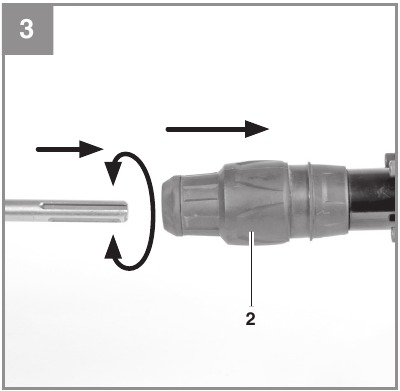

(Abb. 3)

• Reinigen Sie das Werkzeug vor dem Einsetzen und tragen Sie eine dünne Schicht Bohrhammerfett auf den Schaft des Werkzeugs auf.
• Ziehen Sie die Arretierhülse (2) zurück und halten Sie sie fest.
• Führen Sie das staubfreie Werkzeug unter Drehen so weit wie möglich in die Werkzeugaufnahme ein. Das Werkzeug rastet selbstständig ein.
• Prüfen Sie den sicheren Sitz durch Ziehen am Werkzeug.

Werkzeugentnahme

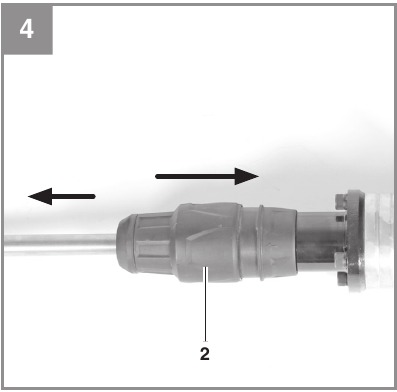

(Abb. 4)

Ziehen Sie die Arretierhülse (2) zurück, halten Sie sie fest und entnehmen Sie das Werkzeug.

Meißelarretierung

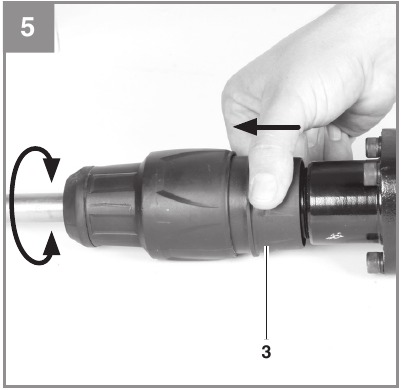

(Abb. 5 Pos. 3)

Beim Drücken der Meißelarretierung (3) können Sie den eingesetzten Meißel in die gewünschte Position drehen.

• Drücken Sie die Meißelarretierung (3) in Richtung des eingesetzten Meißels.
• Halten Sie die Meißelarretierung (3) gedrückt und drehen Sie den Meißel in die gewünschte Position.
• Lassen Sie die Meißelarretierung wieder los.

Hinweis:
Drehen Sie den Meißel, um zu prüfen, ob er sicher sitzt.

Bedienung

Zur Vermeidung von Gefahren darf die Maschine nur an den beiden Griffen (1/3) gehalten werden. Andernfalls besteht die Gefahr eines Stromschlags, wenn Sie in Kabel meißeln.

Ein- und Ausschalten

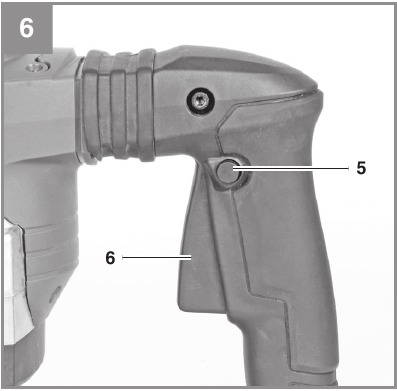

(Abb. 6)

Einschalten: Drücken Sie den Ein/Aus-Schalter (6)

Dauerbetrieb:
Sichern Sie den Ein/Aus-Schalter (6) mit der Ein/Aus-Schalter-Arretierung (5).

Ausschalten:
Drücken Sie den Ein/Aus-Schalter (6) kurz oder lassen Sie ihn los.

Praktische Tipps

Meißelwerkzeuge schärfen

Sie erzielen nur gute Ergebnisse, wenn Sie scharfe Meißel verwenden. Sie sollten die Meißel daher umgehend schärfen, um gute Ergebnisse und eine lange Lebensdauer zu gewährleisten.

Hinweis!
Sie benötigen nur geringen Anpressdruck zum Meißeln. Übermäßiger Anpressdruck belastet den Motor unnötig. Überprüfen Sie die Meißel regelmäßig. Schärfen oder ersetzen Sie stumpfe Meißel.

Netzkabel ersetzen

Ist das Netzkabel dieses Gerätes beschädigt, muss es vom Hersteller oder dessen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie immer den Netzstecker, bevor Sie mit Reinigungsarbeiten beginnen.

Reinigung

• Halten Sie alle Sicherheitseinrichtungen, Lüftungsschlitze und das Motorgehäuse so weit wie möglich frei von Schmutz und Staub. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen Ihnen, das Gerät sofort nach jedem Gebrauch zu reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann. Das Eindringen von Wasser in ein Elektro-Werkzeug erhöht das Risiko eines Stromschlags.

Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten nur von einem qualifizierten Elektriker überprüfen.

Die Kohlebürsten dürfen nur von einem qualifizierten Elektriker ersetzt werden.

Wartung

Es befinden sich keine Teile im Gerät, die einer zusätzlichen Wartung bedürfen.

Ersatzteilbestellung

Bitte geben Sie bei der Bestellung von Ersatzteilen folgende Informationen an:

• Gerätetyp
• Artikelnummer des Gerätes
• Identifikationsnummer des Gerätes
• Ersatzteilnummer des benötigten Ersatzteils

Aktuelle Preise und Informationen finden Sie unter www.Einhell-Service.com

Lagerung

Lagern Sie das Gerät und Zubehör an einem dunklen und trockenen Ort bei Temperaturen über dem Gefrierpunkt. Die ideale Lagertemperatur liegt zwischen 5 und 30°C. Lagern Sie das Elektrowerkzeug in seiner Originalverpackung.

Service-Informationen

Wir haben kompetente Servicepartner in allen auf dem Garantiezertifikat genannten Ländern, deren Kontaktdaten ebenfalls auf dem Garantiezertifikat zu finden sind. Diese Partner helfen Ihnen bei allen Serviceanfragen wie Reparaturen, Ersatz- und Verschleißteilbestellungen oder dem Kauf von Verbrauchsmaterialien.

Bitte beachten Sie, dass die folgenden Teile dieses Produkts einem normalen oder natürlichen Verschleiß unterliegen und daher auch als Verbrauchsmaterialien für den Gebrauch benötigt werden.

* Nicht unbedingt im Lieferumfang enthalten!

Im Falle von Mängeln oder Fehlern registrieren Sie das Problem bitte im Internet unter www.Einhell-Service.com. Bitte stellen Sie sicher, dass Sie eine präzise Beschreibung des Problems liefern und in allen Fällen die folgenden Fragen beantworten:

• Hat das Gerät überhaupt funktioniert oder war es von Anfang an defekt?
• Haben Sie vor dem Ausfall etwas bemerkt (Symptom oder Defekt)?
• Welche Fehlfunktion hat das Gerät Ihrer Meinung nach (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.
