Kühlen mit
Hydraulikumschaltung
Umkehrung der
Durchflussrichtung
Siemens
Building Technologies
Auch Wärmepumpen, die kein internes Prozessumkehrventil im Kältekreis haben,
können durch Umschalten der Hydraulik ausserhalb der Wärmepumpen-Einheit für
Passives und Aktives Kühlen genutzt werden (vergleiche Parameter 2941).
Im aktiven Kühlbetrieb wird aufgrund Prozessumkehr die Flussrichtung des
Kältemittels durch den Wärmetauscher umgedreht.
Damit der Wärmetauscher weiterhin im effizienteren Gegenstrom betrieben werden
kann, kann die Durchflussrichtung der Verbraucherseite ebenfalls gedreht werden.
Im Falle einer Puffereinbindung wird als positiver Nebeneffekt der Puffer im
Kühlbetrieb richtigerweise von unten geladen.

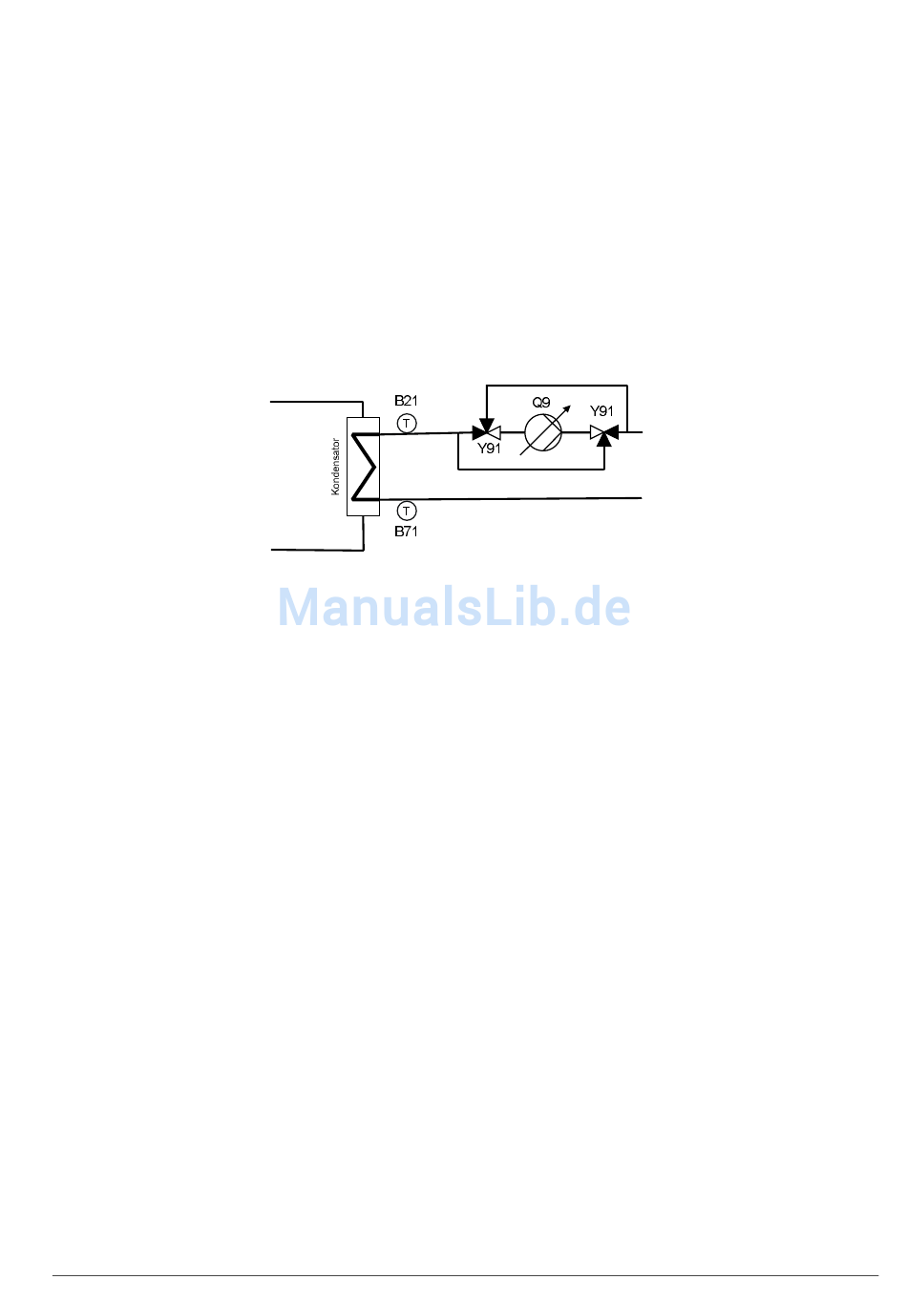

Die folgende Grafik zeigt eine Möglichkeit, wie die Umkehrung der
Durchflussrichtung konstruktiv realisiert werden kann.
Ist die Umkehrung der Durchflussrichtung mit einem "Kondens' Umkehrventil Y91"
projektiert, gilt:
· Das "Kondens' Umkehrventil Y91" wird aktiviert, sobald die Wärmepumpe im
aktiven Kühlbetrieb arbeitet.
