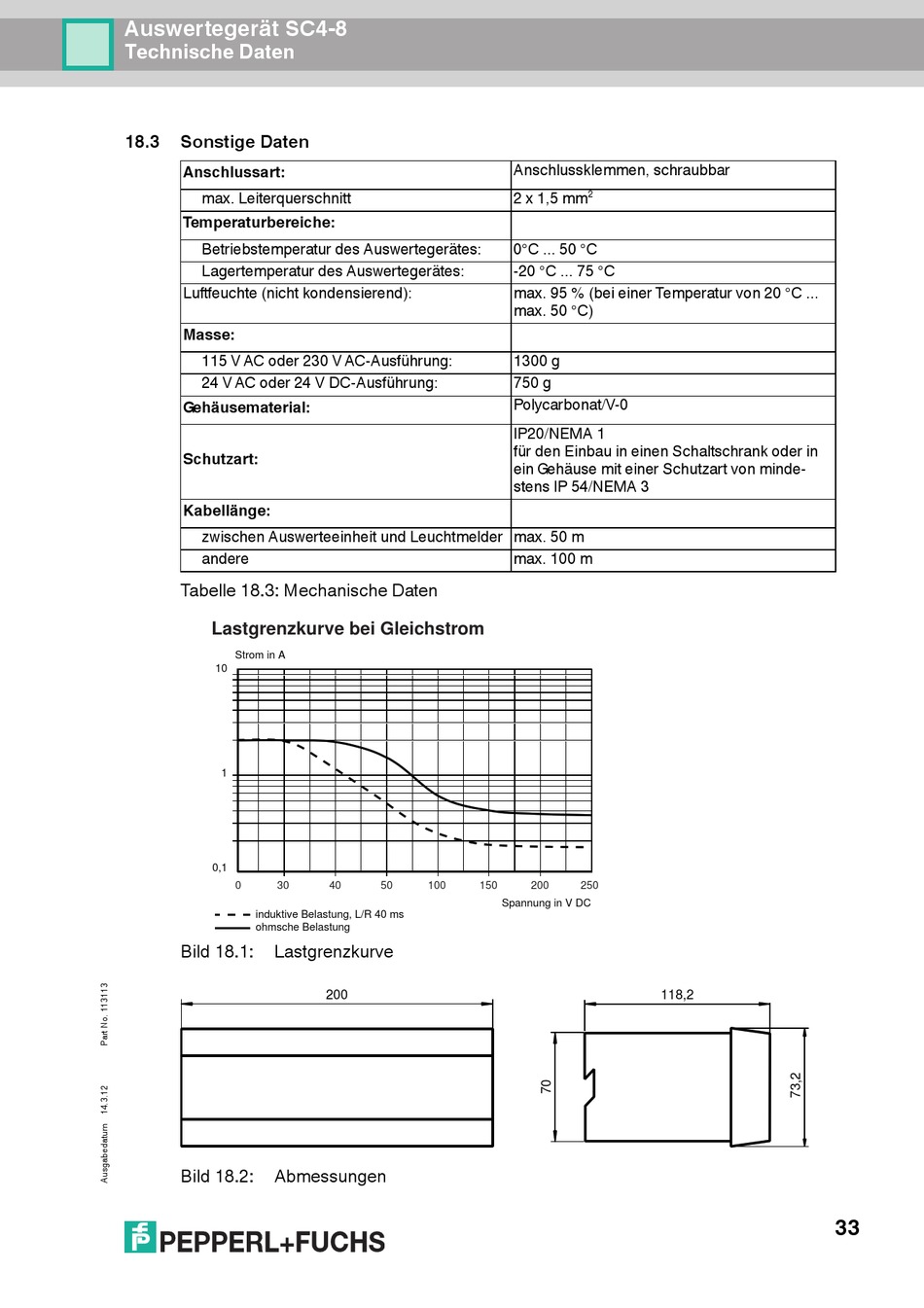

Auswertegerät SC4-8
Technische Daten
18.3
Sonstige Daten
Anschlussart:
max. Leiterquerschnitt
Temperaturbereiche:
Betriebstemperatur des Auswertegerätes:
Lagertemperatur des Auswertegerätes:
Luftfeuchte (nicht kondensierend):
Masse:
115 V AC oder 230 V AC-Ausführung:
24 V AC oder 24 V DC-Ausführung:
Gehäusematerial:
Schutzart:
Kabellänge:
zwischen Auswerteeinheit und Leuchtmelder max. 50 m
andere
Tabelle 18.3: Mechanische Daten
Lastgrenzkurve bei Gleichstrom
Strom in A
10
1
0,1
0
30
induktive Belastung, L/R 40 ms
ohmsche Belastung
Bild 18.1:
Lastgrenzkurve
Bild 18.2:
Abmessungen
40
50
100
150
200
Anschlussklemmen, schraubbar
2 x 1,5 mm²
0°C ... 50 °C
-20 °C ... 75 °C
max. 95 % (bei einer Temperatur von 20 °C ...
max. 50 °C)
1300 g
750 g
Polycarbonat/V-0
IP20/NEMA 1
für den Einbau in einen Schaltschrank oder in
ein Gehäuse mit einer Schutzart von minde-
stens IP 54/NEMA 3
max. 100 m
200
250
Spannung in V DC
118,2
33
