Reflexa Life Zip Reparaturanleitung Seite 3

Reparaturanleitung Life Zip Neubespannung

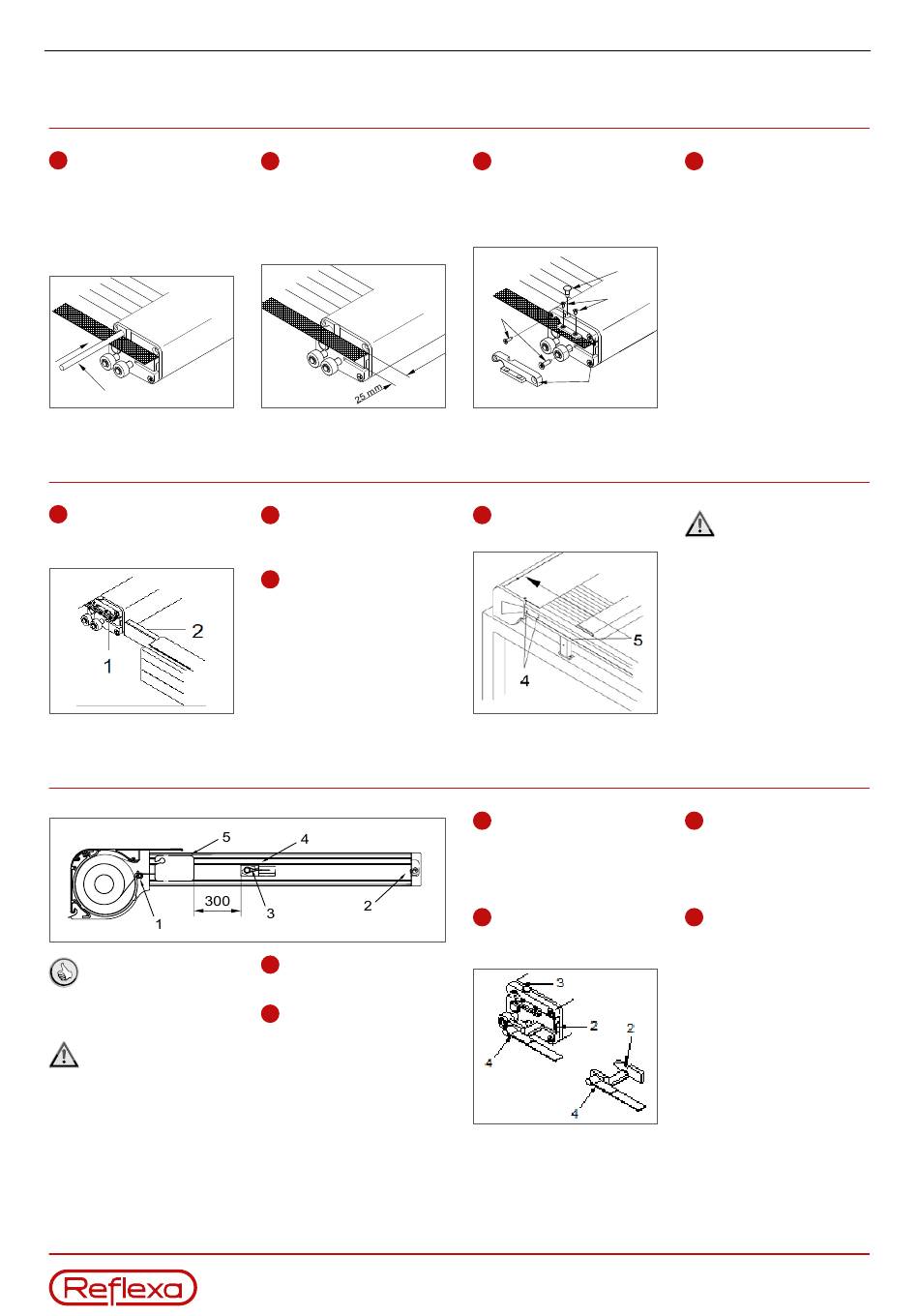

6 Montage neue Bespannung an der Fallstange
A
Fallstange vor den Markisen­
kasten legen.
Hohlsaum der Bespannung in die
Kedernut der Fallstange einfüh­
ren. Rundkeder (1) in den Hohl­
saum schieben.
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
1
7 Montage Führungsschienen
A
Fallstange etwas anheben.
Reißverschluss (1) in die Innen­
führungsleisten (2) einfädeln.
8 Montage Zugbänder
Demontage und
Montage der Zugbänder
möglichst zu zweit
vornehmen.
Zugbänder nicht
verdrehen.
B
Bespannung gleichmäßig auf
Fallstange verteilen.
Überstand (Reißverschluss) der
Bespannung soll rechts und links
je 25 mm betragen.
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
B
Laufwagen in die dafür vor­
gesehene Gasse der Führungs­
schienen schieben.
C
Führungsschiene zurück auf
den Markisenkasten schieben
und festschrauben (5).
A
Zugbänder nach unten
führen.
B
Markise ganz einfahren.
C
Oberteil (2) mit den Schrau­
ben (3) fixieren.
Schrauben (4) und zum Schluss
den Stopfen (5) eindrücken.
5
3
4
2
D
Stege (4) von innen an
Schiene schrauben.
C
Zugbänder nach unten um
die untere Umlenkrolle führen (1).
Im oberen Schlitz der Führungs­
schiene zurück nach oben führen.
D
Die Schlaufen der Zug­
bänder (4) über die Bolzen der
Lagerung (2) führen.
REFLEXA-WERKE Albrecht GmbH
Tel: 08224 999-0 | Fax: 08224 999-222
D
Fallstange bis auf ca. 20 cm
vorsichtig einfahren.
Schraubenköpfe müssen
komplett versenkt sein.
Die Fallstangenzapfen könnten
sonst daran hängen bleiben.
E
Zugbänder ziehen (ca. 300
bis 500 mm) und die Lagerungen
(2) in die Laufwagen einschieben
(3) bis die Lagerungen einge­
rastet sind.
F
Markise einmal aus­ und
wieder einfahren. Kontrollieren,
ob die Zugbänder sauber über
die Umlenkrollen laufen und nicht
verdreht sind.
