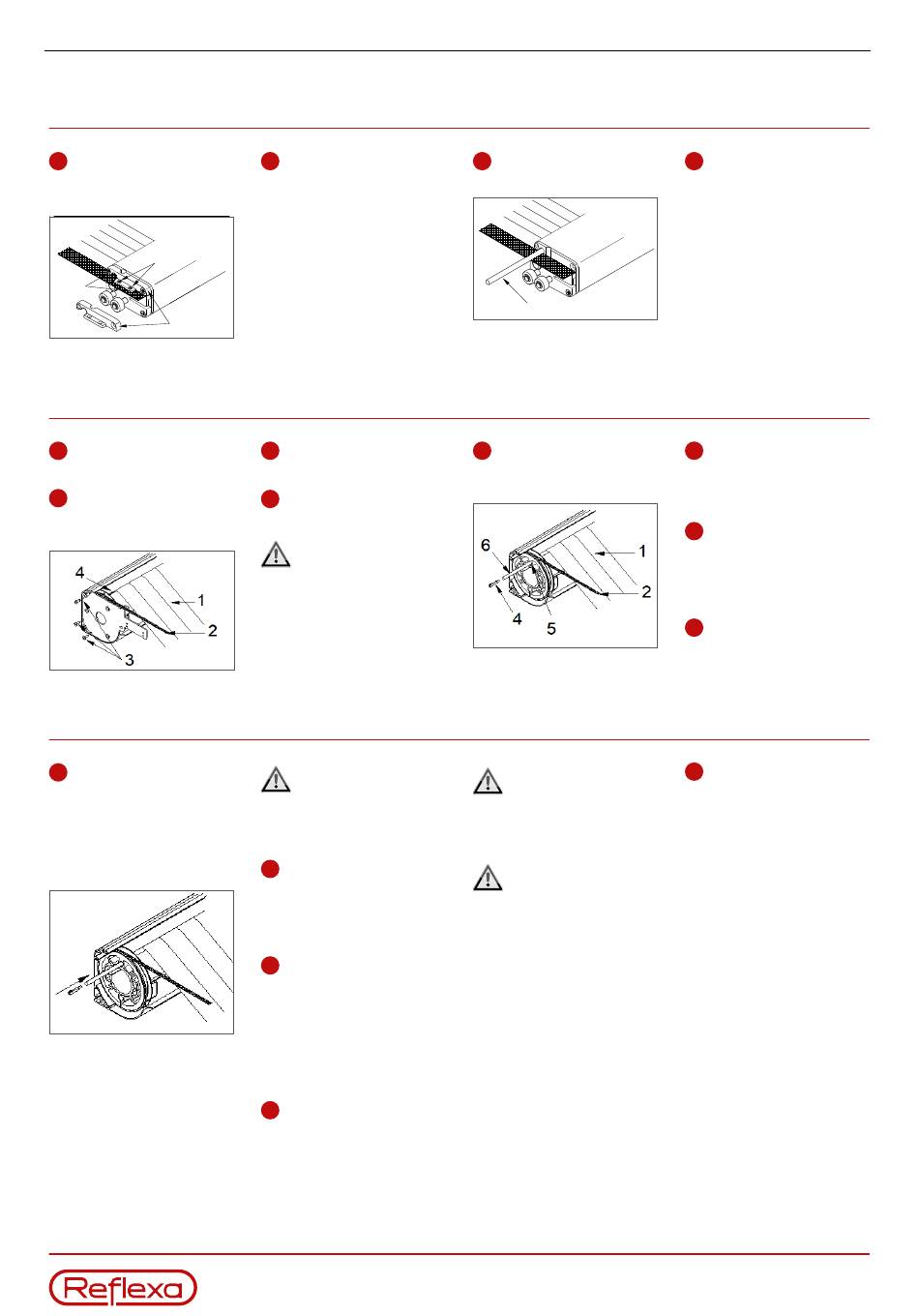

Reflexa Life Zip Reparaturanleitung Seite 2

Reparaturanleitung Life Zip Neubespannung
3 Demontage Bespannung aus der Fallstange
A
Schrauben (1 und 2) am
Oberteil (3) des Laufwagens
entfernen, Oberteil abnehmen.
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
1
2
3
4 Demontage Bespannung aus der Tuchwelle
A
Motor an Montage­ und Ein­
stellkabel anklemmen.
B
Bespannung vorsichtig
ab rollen, dabei auf die Stützbügel
(1) achten.
5 Montage neue Bespannung an der Tuchwelle
A
Eventuelle Verschmutzungen
an der Markise beseitigen.
Neue Bespannung der Länge
nach auf einen sauberen
Unter grund vor den Markisen­
kasten legen.
B
Die unteren beiden Befesti­
gungsschrauben der Laufwagen
lösen, die Laufwagen seitlich ab­
nehmen.
C
Sitz der alten Bespannung
auf der Tuchwelle anzeichnen.
D
Seitenlager (3) der Lager­
seite abschrauben.
Zugbänder beim
Abwickeln auf Spannung
halten (2)!
Bei Tüchern mit Eck­
verstärkung:
Die Eckverstärkung
immer in die Fallstange
montieren!
B
Hohlsaum der Bespannung
in Kedernut der Tuchwelle einfüh­
ren. Keder durch die Bohrung der
Wickelscheibe in den Hohlsaum
schieben.
C
Feststellschrauben rechts
und links in den Hohlsaum schie­
ben.
Wenn die Bespannung ausge­
richtet ist (vorher angezeichneter
Sitz), die beiden Feststellschrau­
ben anziehen.
D
Seitenlager wieder anschrau­
ben (siehe Kapitel 4 Demontage
Bespannung aus der Tuchwelle).
C
Keder (4) aus Hohlsaum der
Bespannung schieben:
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
4
E
Beide Feststellschrauben (4)
rechts und links im Hohlsaum der
Bespannung lösen.
Bespannung und
Zugbänder während des
folgenden Arbeits­
schritts auf Spannung
halten.
Darauf achten, dass die
Zugbänder in den
Gurtscheiben richtig mit­
laufen und sich nicht
verdrehen.
REFLEXA-WERKE Albrecht GmbH
Tel: 08224 999-0 | Fax: 08224 999-222
D
Bespannung aus der Keder­
nut der Fallstange ziehen.
Fallstange zur Seite legen und
darauf achten, dass sie nicht
verkratzt oder beschädigt wird.
F
Wickelscheibe drehen, bis
die Bohrung (5) auf gleicher
Höhe mit der Kedernut der Tuch­
welle ist.
G
Feststellschraube (4) und
Keder (6) durch die Bohrung der
Wickel scheibe schieben. Die
zweite Feststellschraube bleibt in
der Kedernut.
H
Bespannung aus der Tuch­
welle nehmen.
E
Markise mit neuer Bespan­
nung bis auf ca. 50 cm vorsichtig
einfahren.
