Benutzerhandbuch | Verbundregler, Typ AK-PC 651A
Copeland Stream-Verdichter
Das PBM-Signal kann auch dazu verwendet werden, um einen Stream-Verdichter mit einem Leistungsregelventil (Stream 4)
oder einen Verdichter mit zwei Leistungsregelventilen (Stream 6) zu regeln.
Stream 4: Die Verdichterleistung wird zu bis zu 50 % auf ein Relais geleitet, die restlichen 50 bis 100 % für die Leistungsstufe.
Die Leistungsstufe ist mit den SSR-Ausgängen (DO3 bis DO6) verbunden.
Stream 6: Die Verdichterleistung wird zu bis zu 33 % auf ein Relais geleitet, die restlichen 33 bis 100 % für die Leistungsstufe.
Die Leistungsregelungsventile sind an den SSR-Ausgängen (DO3 bis DO6) angeschlossen.
Bitzer CRII Ecoline
CRII 4: Das Pulssignal kann auch dazu verwendet werden, einen CRII-Verdichter mit zwei Entlastungsventilen zu regeln (4-Zylinder-Version).
Die Verdichterleistung kann in Abhängigkeit von der Pulsierung der Entlastungsventile zwischen 10 und 100 % geregelt werden.
Das Verdichter-Startsignal wird an einen Relaisausgang angeschlossen, und die Leistungsregelungsventile sind an den
SSR-Ausgängen (DO3 bis DO6) angeschlossen.

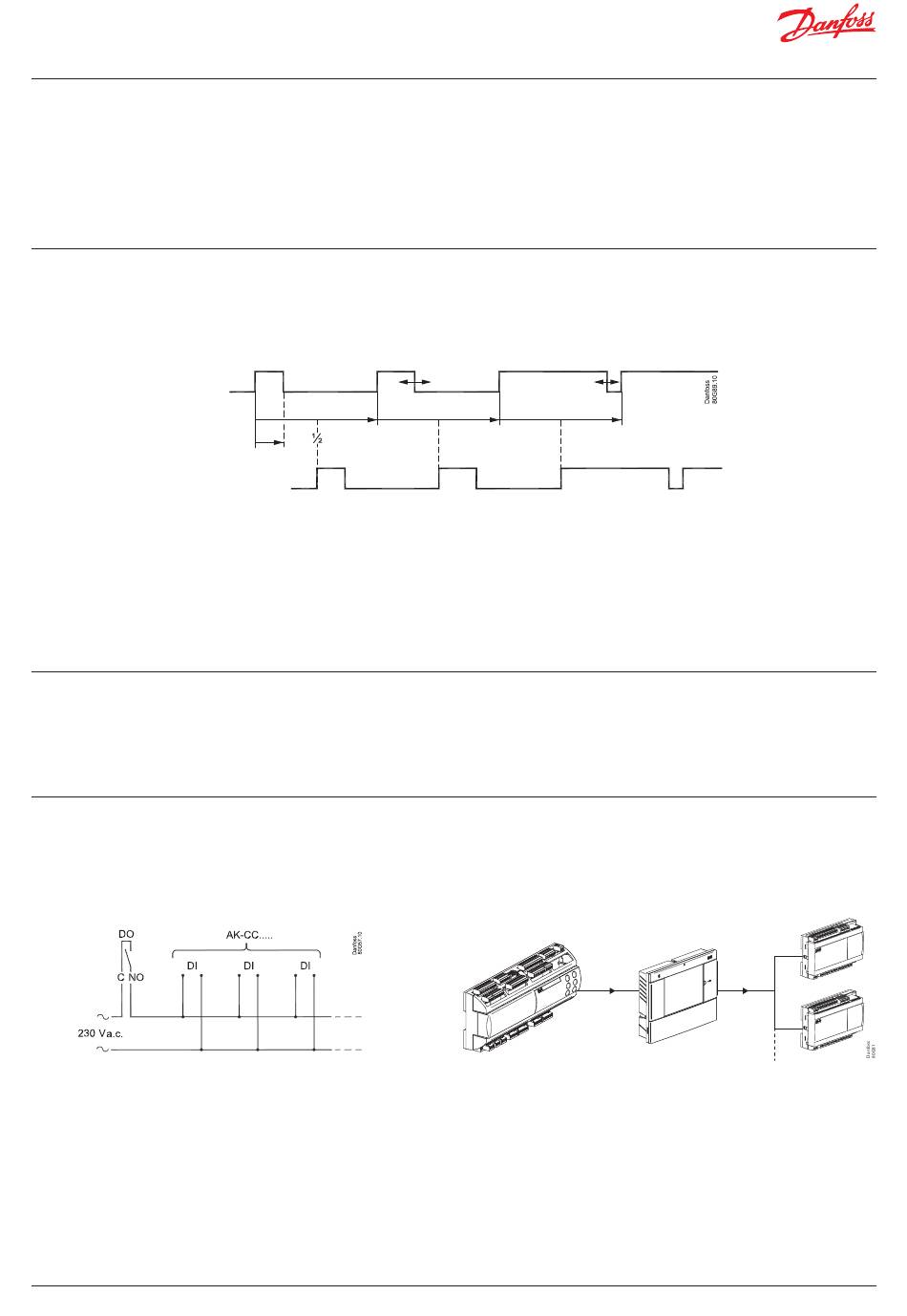

Leistungsstufe 2 folgt Leistungsstufe 1,
wobei die Verschiebung um eine halbe
Periode bestehen bleibt.
CRII 6: Das Pulssignal kann auch dazu verwendet werden, einen CRII-Verdichter mit drei Entlastungsventilen zu regeln (6-Zylinder-Version).
Das Verdichter-Startsignal wird an einen Relaisausgang angeschlossen.
Die drei Leistungsstufenventile können an DO3, 4, 5 und 6 angeschlossen werden.
Die Verdichterleistung lässt sich in Abhängigkeit des Impulssignals der Leistungsregelungsventile im Bereich von 10 bis 67 % regeln.
Danach sorgt das Relais für die Schaltung der dritten Leistungsstufe. Wenn das Relais AUS ist, wird die Leistung zwischen 33
und 100 % geregelt.
Sd-Überwachung
Bei der Regelung mit Überwachung der Sd-Werte wird
die Leistung eines der drei Verdichtertypen gesteigert, wenn
sich die Temperatur dem Sd-Grenzwert nähert. Dies ermöglicht
eine bessere Kühlung des leistungsgeregelten Verdichters.
Einspritzung AUS
Die elektronischen Expansionsventile in den Kühlmöbeln müssen
geschlossen werden, wenn keiner der Verdichter gestartet werden
kann. Infolgedessen werden die Verdampfer nicht mit Flüssigkeit
gefüllt, die bei Neustart zu einem Verdichter gelangen könnten.
26 | BC372331847466de-000101
Für diese Funktion kann eines der Relais in der Verdichterregelung
benutzt werden, oder die Funktion lässt sich mittels
Datenkommunikation aufrufen.
Leistungsstufe 1
Leistungsstufe 2
© Danfoss | Climate Solutions | 2022.11
