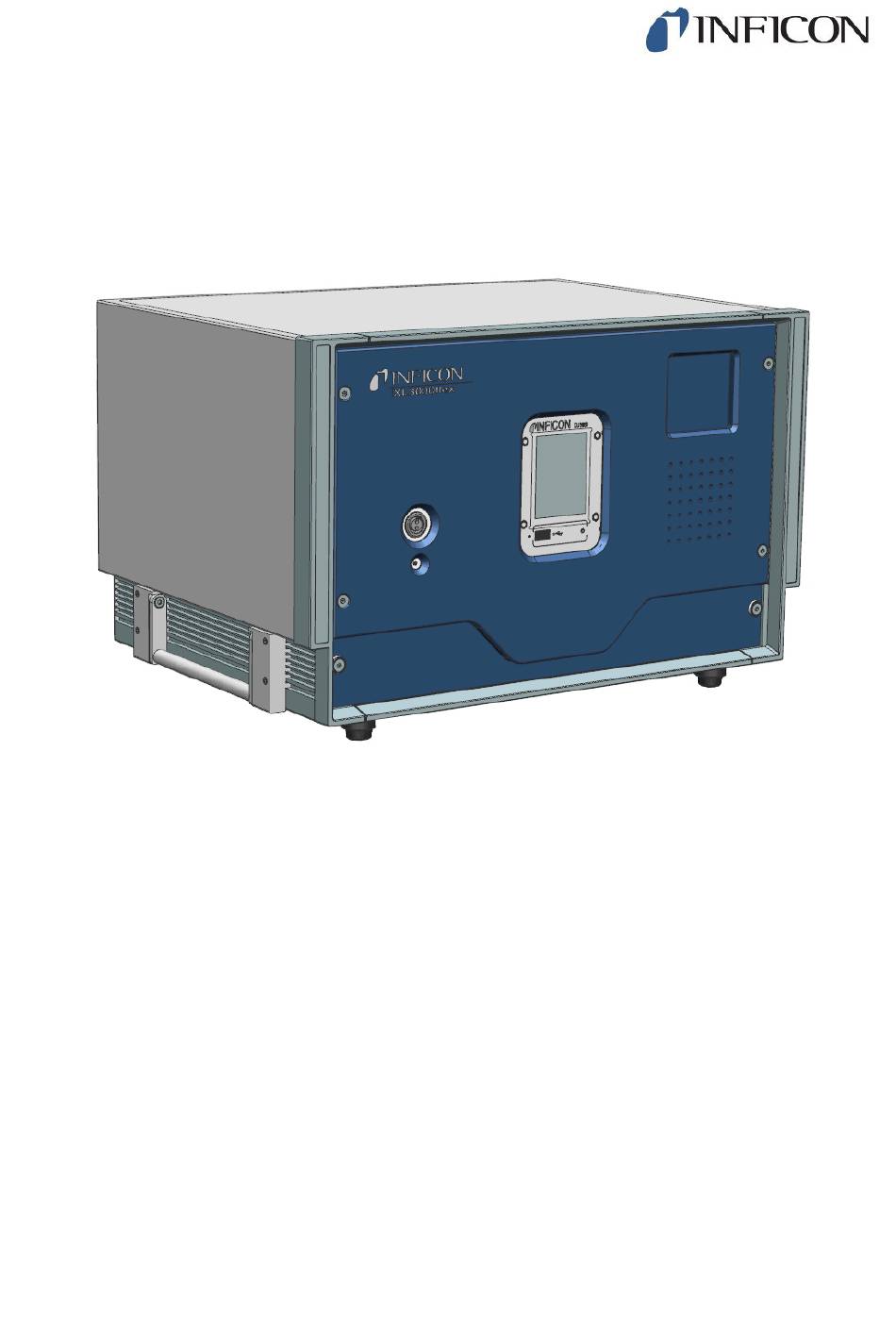

- Seite 1 Kurzanleitung XL3000flex, XL3000flexRC Dichtheitsprüfgerät Katalognummern 520-200, 520-201 Ab Software-Version V3.11 (Gerätebedienung) jima83de1-03-(2207)
- Seite 2 INFICON GmbH Bonner Straße 498 50968 Köln, Deutschland...
-
Seite 3: Inhaltsverzeichnis
INFICON Inhaltsverzeichnis Inhaltsverzeichnis 1 Warnhinweise .............................. 4 2 Sicherheit ................................ 5 3 Kurzanleitung .............................. 6 4 Beschreibung .............................. 7 5 Einstellungen.............................. 13 XL3000flex-Kurzanleitung-jima83de1-03-(2207) -
Seite 4: Warnhinweise
1 | Warnhinweise INFICON 1 Warnhinweise GEFAHR Unmittelbar drohende Gefahr mit Tod oder schweren Verletzungen als Folge WARNUNG Gefährliche Situation mit möglichem Tod oder schweren Verletzungen als Folge VORSICHT Gefährliche Situation mit leichten Verletzungen als Folge HINWEIS Gefährliche Situation mit Sach- oder Umweltschäden als Folge... -
Seite 5: Sicherheit
XL3000flex. Zum sicheren Gebrauch lesen Sie auch die Betriebsanleitung mit weiteren wichtigen Erläuterungen. Die Anleitung befindet sich entweder auf dem USB-Stick oder auf der Homepage von INFICON. Der USB-Stick gehört zum Lieferumfang. Gefahren Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. -
Seite 6: Kurzanleitung
Arbeitsanweisungen, insbesondere die Sicherheits- und Warnhinweise. • Führen Sie alle Arbeiten nur anhand der vollständigen Betriebsanleitung durch. • Falls Sie Fragen zu Betrieb oder Wartung haben, die Sie in der Anleitung nicht beantwortet finden, wenden Sie sich an den INFICON-Kundendienst. 6 / 16 XL3000flex-Kurzanleitung-jima83de1-03-(2207) -
Seite 7: Beschreibung
Netzanschlussleitung USA Netzanschlussleitung UK Netzanschlussleitung JP Netzanschlussleitung EU Warenausgangs-Prüfprotokoll Tast-PIN Kurzanleitung 1) XL3000flexRC im Standard-Lieferumfang ohne Datenkabel und Bedieneinheit CU1000. Beides wird zur beschriebenen Funktion benötigt. ► Prüfen Sie den Lieferumfang nach Erhalt des Produkts auf Vollständigkeit. XL3000flex-Kurzanleitung-jima83de1-03-(2207) 7 / 16... -

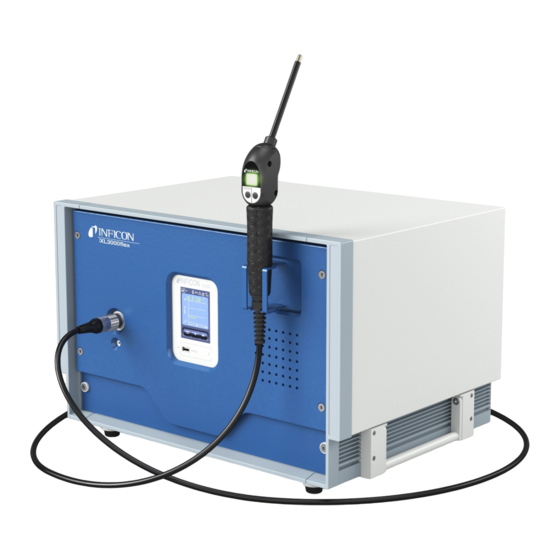

Seite 8: Xl3000Flex: Ansicht Von Vorne
4 | Beschreibung INFICON XL3000flex: Ansicht von vorne Anschluss für Schnüffelleitung Status-LED der Gerätebedienung. SL3000XL Leuchtet: Bedieneinheit arbeitet normal. Blinkt: Anzeige im Stromsparmodus Touchscreen Anschluss für USB-Stick Bereich zur Befestigung einer Reset-Taste, auslösbar durch Halterung für die Schnüffelleitung Tast-PIN Lautsprecher Status LED. -
Seite 9: Xl3000Flexrc: Ansicht Von Vorne
INFICON Beschreibung | 4 XL3000flexRC: Ansicht von vorne Anschluss für Schnüffelleitung Status LED. Leuchtet die Status- SL3000XL LED durchgehend, wird die Schnüffelleitung mit Spannung versorgt. Schnittstelle für ein Datenkabel zur Verbindung mit einer externen Bedieneinheit CU1000. Bereich zur Befestigung einer Halterung für die Schnüffelleitung... -
Seite 10: Ansicht Von Hinten
4 | Beschreibung INFICON Ansicht von hinten Filter Lüftereingang Anschluss für das Netzkabel Filter Lüftereingang Befestigungsschrauben für eine Hutschiene (Zur Montage des I/O Moduls IO1000 oder des Bus- Moduls, optional) Netzschalter zum Ein- und Anschluss “TL“ für Ausschalten des Geräts Verbindungskabel zum Kalibrier- Adapter für Prüflecks... -
Seite 11: Schnüffelleitung Anschließen
INFICON Beschreibung | 4 Schnüffelleitung anschließen Schließen Sie die Schnüffelleitung an, bevor Sie das Gerät in Betrieb nehmen! Anschluss für Schnüffelleitung 1. Richten Sie die rote Markierung auf dem Stecker der Schnüffelleitung auf die rote Markierung an der Buchse des Geräts aus. - Seite 12 4 | Beschreibung INFICON Nur XL3000flexRC: Datenkabel und CU1000 montieren ► Verbinden Sie Dichtheitsprüfgerät und separate CU1000 über ein INFICON Datenkabel. Leitungslänge < 30 m. Nutzen Sie dazu die Schnittstelle auf der Vorderseite des Geräts. Benötigtes Zubehör Der XL3000flexRC wird im Standard-Lieferumfang ohne Datenkabel und Bedieneinheit CU1000 ausgeliefert.
-
Seite 13: Einstellungen
INFICON Einstellungen | 5 5 Einstellungen Sprache einstellen Sprache der Anzeige auswählen. Die Werkseinstellung ist Englisch. (Das Display am Griff der SL3000XL-Schnüffelleitung zeigt statt Russisch und Chinesisch die Meldungen in Englisch an.) Deutsch Englisch Französisch Italienisch Spanisch Portugiesisch Russisch Chinesisch... -
Seite 14: Leckrateneinheit Schnittstelle
5 | Einstellungen INFICON Leckrateneinheit Schnittstelle Wählen der Leckrateneinheit der Schnittstellen für Schnüffeln mbar l/s (Werkseinstellung) Pa m3/s atm cc/s Torr l/s oz/yr Bedieneinheit Einstellungen > Einrichten > Schnittstellen > Einheiten (Schnittstelle) > Leckrateneinheit SNIF LD-Protokoll Befehl 432 (Schnüffeln) ASCII-Protokoll Befehl *CONFig:UNIT:LRSnif Gasart wählen...
