Durchflussmesser | FC01-LQ

1 .2 Systembeschreibung

Das System gliedert sich in folgende Funktionsmodule der Hardware auf:
1 Stromversorgung
2 Anwenderschnittstellen:
3 Tastatur und Display:
4 Sensor-Interface:
5 Microcontroller System:
8
DC Versorgung (Anschlussstecker XV)
2.1 Meldeausgänge
2.2 Analogausgang
Eingabetastatur
LC-Anzeige
kalorimetrische Messköpfe Typ CSx _ (Anschlussstecker XSK)
Signalverarbeitung und Überwachung
Stromversorgung DC/DC
1
4
Sensor-
Microcontroller
Interface
System
kal. Mess-
kopf CSx _
5
Tastatur und Display
3
1 Stromversorgung:
DC 19 ... 32 V
2.1 Anwenderschn. 1
Relaisausgang:
Transistorausgang: 2 Grenzwertmelder +
2.2 Anwenderschn. 2
Analogausgänge
Strom oder Spannung
3 Tastatur/Display:
Folientastatur
LC-Anzeige
2 x 16 Stellen
4 Sensor-Interface
kalorimetrischer Messkopf Typ CSx _
5 Controllersystem:
Signal-Processing
I/O - Controlling
Überwachung
Parameterspeicher
KurzbeschreIbung
2fach oder 4fach Melder (Anschlussstecker XAH)
1 und 2 (Anschlussstecker XAO)
2.1
Anwender-
schnitt-
stelle 1
Anwender-
schnitt-
stelle 2
2.2
2 Grenzwertmelder
1 Fehlermeldung +
1 Busy- oder
Mengenpulsausgang
(Softwareauswahl)

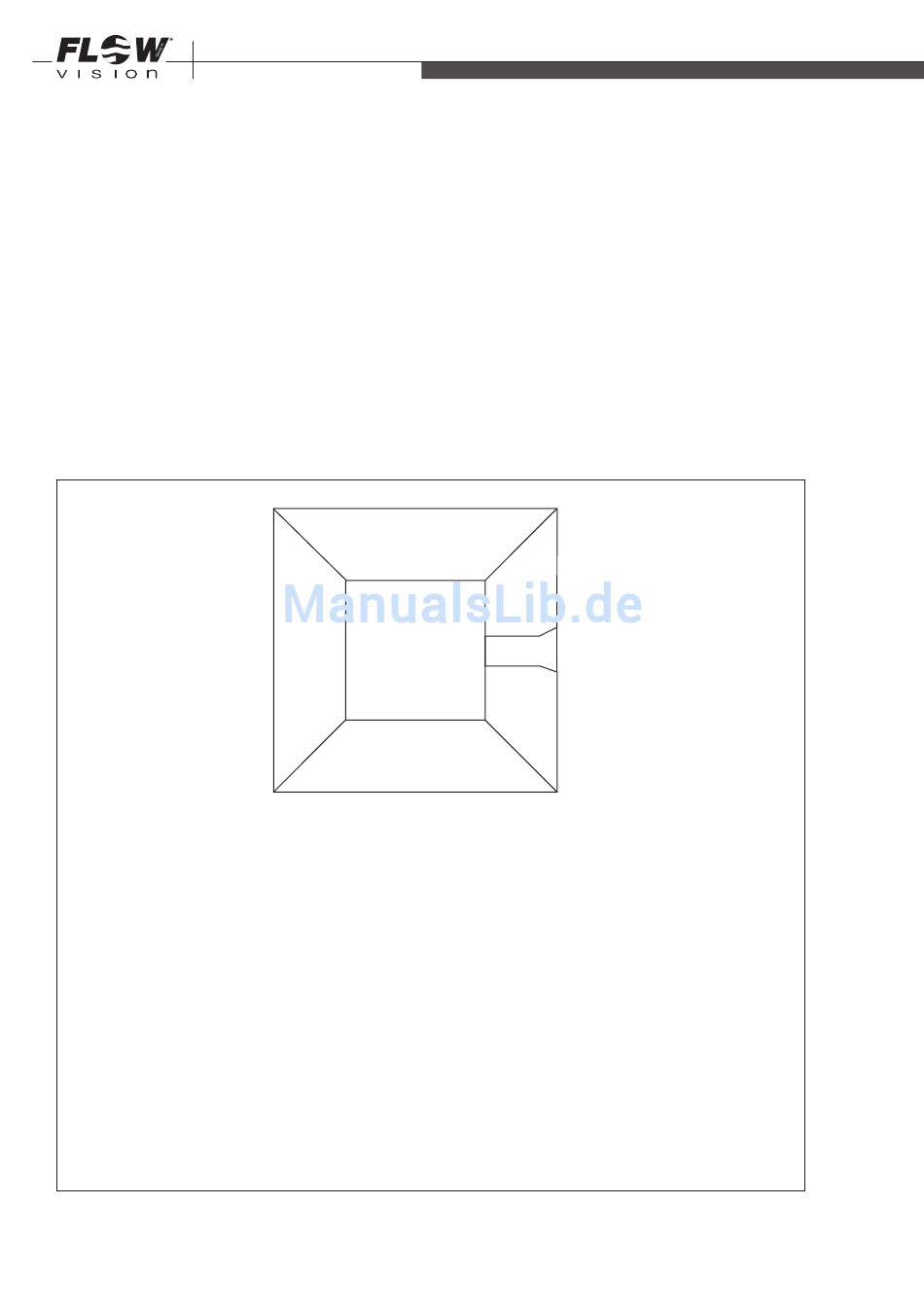

Bild 2
