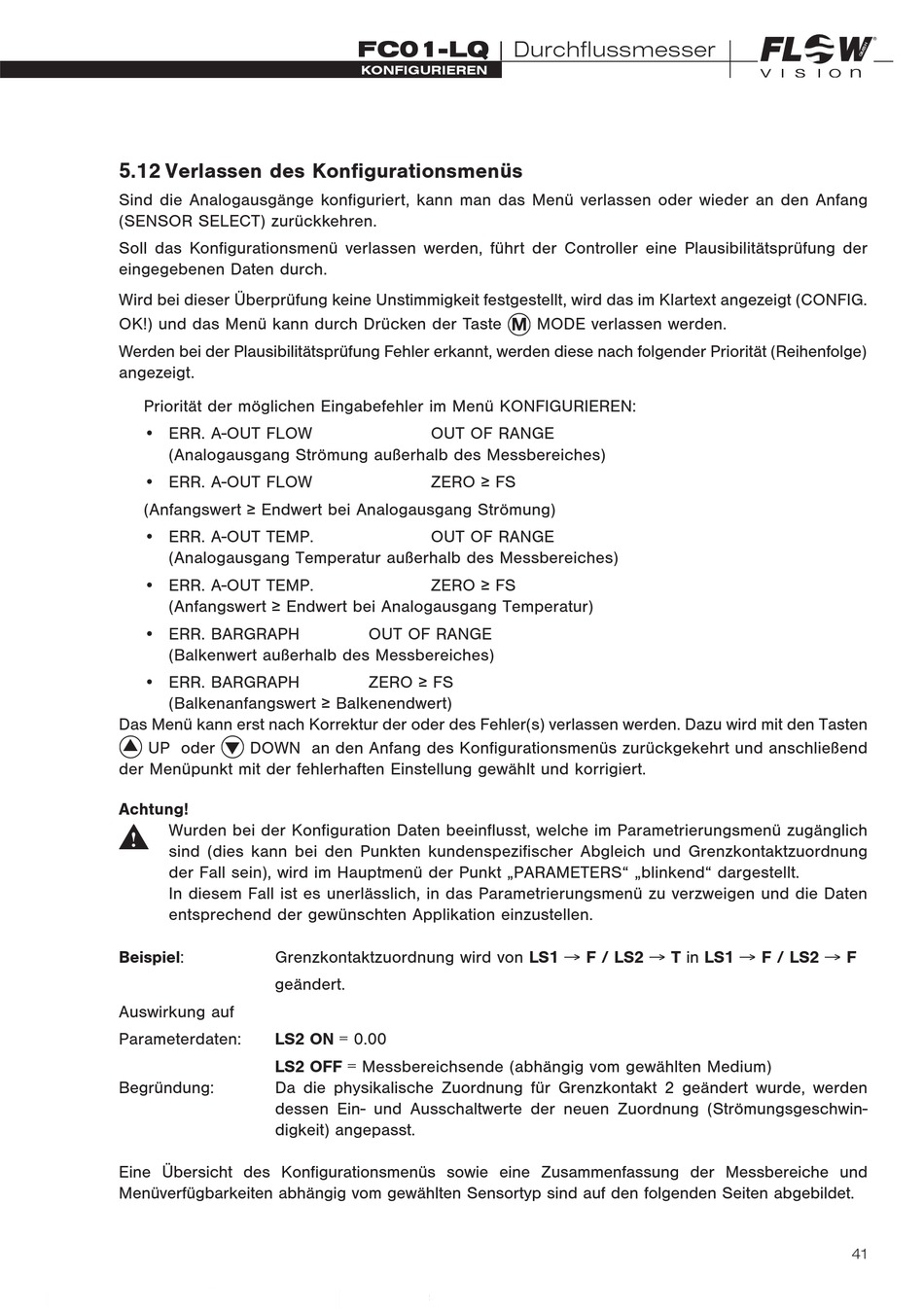

5 .12 Verlassen des Konfigurationsmenüs
Sind die Analogausgänge konfiguriert, kann man das Menü verlassen oder wieder an den Anfang
(SENSOR SELECT) zurückkehren.
Soll das Konfigurationsmenü verlassen werden, führt der Controller eine Plausibilitätsprüfung der
eingegebenen Daten durch.
Wird bei dieser Überprüfung keine Unstimmigkeit festgestellt, wird das im Klartext angezeigt (CONFIG.
OK!) und das Menü kann durch Drücken der Taste M MODE verlassen werden.
Werden bei der Plausibilitätsprüfung Fehler erkannt, werden diese nach folgender Priorität (Reihenfolge)
angezeigt.
Priorität der möglichen Eingabefehler im Menü KONFIGURIEREN:
• ERR. A-OUT FLOW
(Analogausgang Strömung außerhalb des Messbereiches)
• ERR. A-OUT FLOW
(Anfangswert ≥ Endwert bei Analogausgang Strömung)
• ERR. A-OUT TEMP.
(Analogausgang Temperatur außerhalb des Messbereiches)
• ERR. A-OUT TEMP.
(Anfangswert ≥ Endwert bei Analogausgang Temperatur)
• ERR. BARGRAPH
(Balkenwert außerhalb des Messbereiches)
• ERR. BARGRAPH
(Balkenanfangswert ≥ Balkenendwert)
Das Menü kann erst nach Korrektur der oder des Fehler(s) verlassen werden. Dazu wird mit den Tasten
� UP oder � DOWN an den Anfang des Konfigurationsmenüs zurückgekehrt und anschließend
der Menüpunkt mit der fehlerhaften Einstellung gewählt und korrigiert.
Achtung!
Wurden bei der Konfiguration Daten beeinflusst, welche im Parametrierungsmenü zugänglich
sind (dies kann bei den Punkten kundenspezifischer Abgleich und Grenzkontaktzuordnung
der Fall sein), wird im Hauptmenü der Punkt „PARAMETERS" „blinkend" dargestellt.
In diesem Fall ist es unerlässlich, in das Parametrierungsmenü zu verzweigen und die Daten
entsprechend der gewünschten Applikation einzustellen.
Beispiel:
Grenzkontaktzuordnung wird von LS1 → F / LS2 → T in LS1 → F / LS2 → F
geändert.
Auswirkung auf
Parameterdaten:
LS2 ON = 0.00
LS2 OFF = Messbereichsende (abhängig vom gewählten Medium)
Begründung:
Da die physikalische Zuordnung für Grenzkontakt 2 geändert wurde, werden
dessen Ein- und Ausschaltwerte der neuen Zuordnung (Strömungsgeschwin-
digkeit) angepasst.
Eine Übersicht des Konfigurationsmenüs sowie eine Zusammenfassung der Messbereiche und
Menüverfügbarkeiten abhängig vom gewählten Sensortyp sind auf den folgenden Seiten abgebildet.
FC01- LQ | Durchflussmesser
KonfIgurIeren
OUT OF RANGE
ZERO ≥ FS
OUT OF RANGE
ZERO ≥ FS
OUT OF RANGE
ZERO ≥ FS
