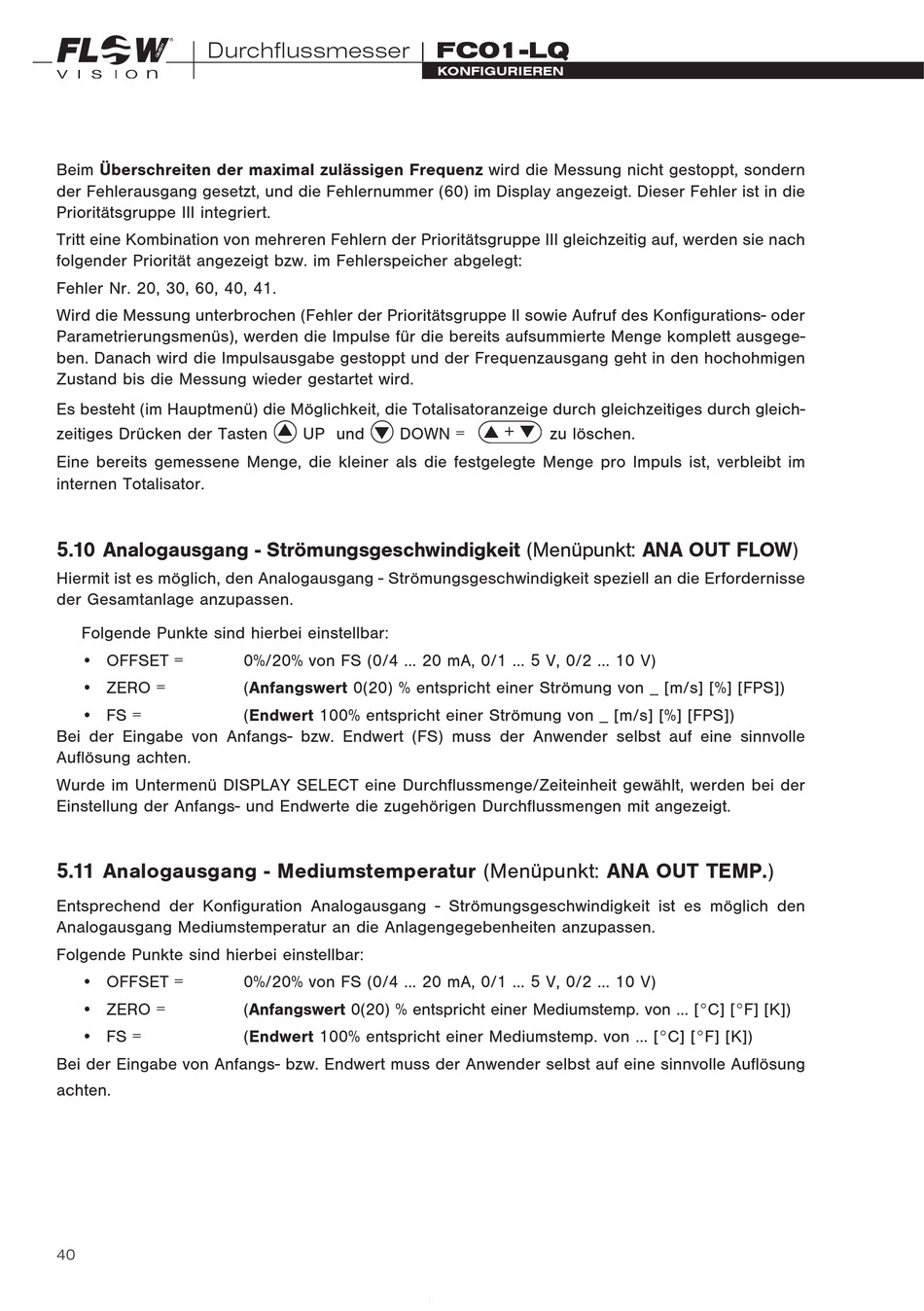

Durchflussmesser | FC01-LQ
Beim Überschreiten der maximal zulässigen Frequenz wird die Messung nicht gestoppt, sondern
der Fehlerausgang gesetzt, und die Fehlernummer (60) im Display angezeigt. Dieser Fehler ist in die
Prioritätsgruppe III integriert.
Tritt eine Kombination von mehreren Fehlern der Prioritätsgruppe III gleichzeitig auf, werden sie nach
folgender Priorität angezeigt bzw. im Fehlerspeicher abgelegt:
Fehler Nr. 20, 30, 60, 40, 41.
Wird die Messung unterbrochen (Fehler der Prioritätsgruppe II sowie Aufruf des Konfigurations- oder
Parametrierungsmenüs), werden die Impulse für die bereits aufsummierte Menge komplett ausgege-
ben. Danach wird die Impulsausgabe gestoppt und der Frequenzausgang geht in den hochohmigen
Zustand bis die Messung wieder gestartet wird.
Es besteht (im Hauptmenü) die Möglichkeit, die Totalisatoranzeige durch gleichzeitiges durch gleich-
zeitiges Drücken der Tasten � UP und � DOWN =
Eine bereits gemessene Menge, die kleiner als die festgelegte Menge pro Impuls ist, verbleibt im
internen Totalisator.
5 . 1 0 Analogausgang - Strömungsgeschwindigkeit (Menüpunkt: ANA OUT FLOW)
Hiermit ist es möglich, den Analogausgang - Strömungsgeschwindigkeit speziell an die Erforder nisse
der Gesamtanlage anzupassen.
Folgende Punkte sind hierbei einstellbar:
• OFFSET =
• ZERO =
• FS =
Bei der Eingabe von Anfangs- bzw. Endwert (FS) muss der Anwender selbst auf eine sinnvolle
Auflösung achten.
Wurde im Untermenü DISPLAY SELECT eine Durchflussmenge/Zeiteinheit gewählt, werden bei der
Einstellung der Anfangs- und Endwerte die zugehörigen Durchflussmengen mit angezeigt.
5 . 1 1 Analogausgang - Mediumstemperatur (Menüpunkt: ANA OUT TEMP .)
Entsprechend der Konfiguration Analogausgang - Strömungsgeschwindigkeit ist es möglich den
Analogausgang Mediumstemperatur an die Anlagengegebenheiten anzupassen.
Folgende Punkte sind hierbei einstellbar:
• OFFSET =
• ZERO =
• FS =
Bei der Eingabe von Anfangs- bzw. Endwert muss der Anwender selbst auf eine sinnvolle Auflösung
achten.
40
0%/20% von FS (0/4 ... 20 mA, 0/1 ... 5 V, 0/2 ... 10 V)
(Anfangswert 0(20) % entspricht einer Strömung von _ [m/s] [%] [FPS])
(Endwert 100% entspricht einer Strömung von _ [m/s] [%] [FPS])
0%/20% von FS (0/4 ... 20 mA, 0/1 ... 5 V, 0/2 ... 10 V)
(Anfangswert 0(20) % entspricht einer Mediumstemp. von ... [°C] [°F] [K])
(Endwert 100% entspricht einer Mediumstemp. von ... [°C] [°F] [K])
KonfIgurIeren
� + � zu löschen.
