Durchflussmesser | FC01-LQ

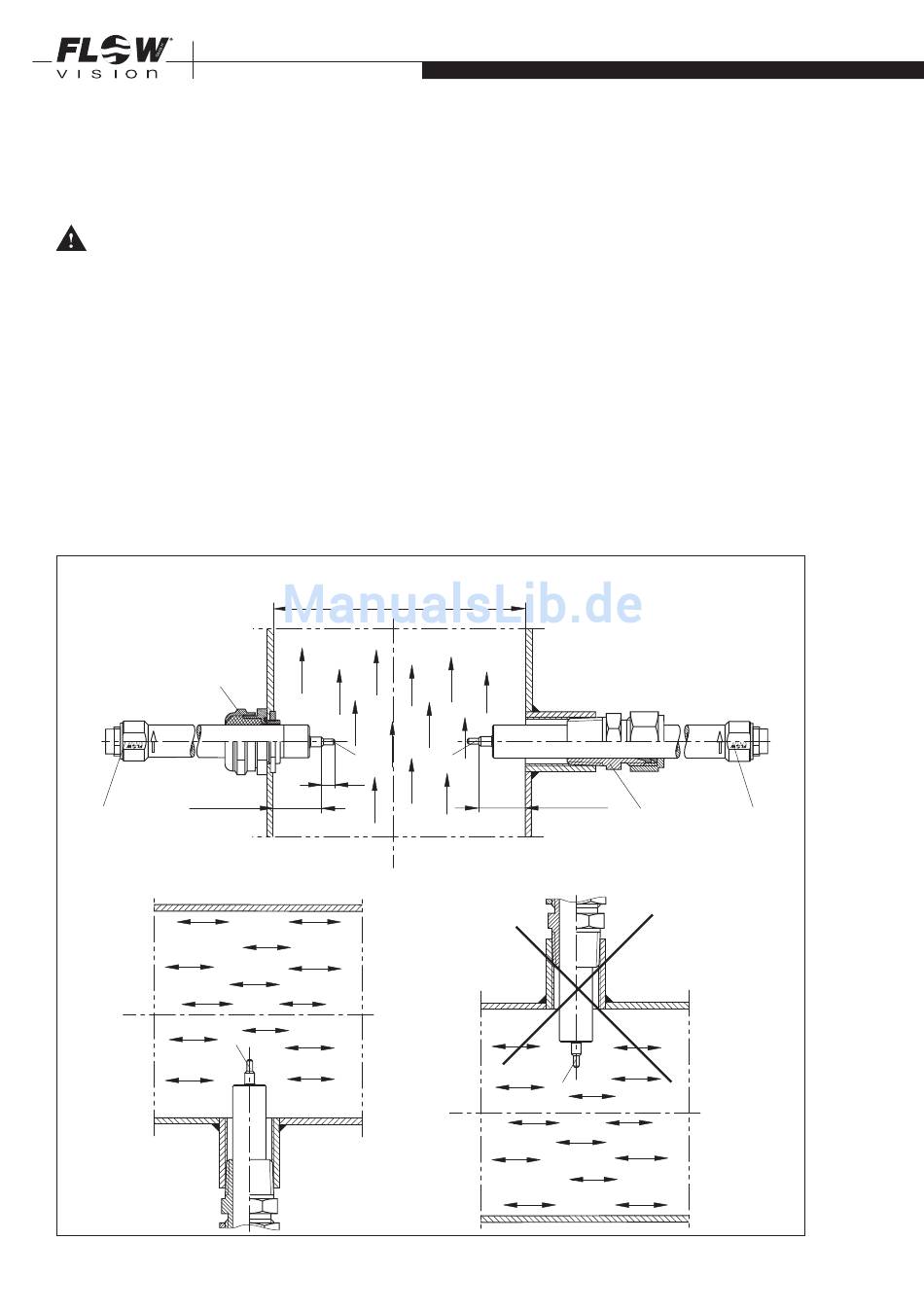

2 .2 .2 . 1 Montagehinweise CSF-Messkopf
Achtung!
Die beiden Messfühler (M) müssen im eingebauten Zustand nebeneinander im Strömungs-
medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel zur Rohrleitung
(Strömungsrichtung) stehen.
Der Absatz der Messfühler (7 mm ab Spitze gemessen) muss sich an der Position 1/8 vom
Innendurchmesser øi befinden .
• Bei senkrechter Rohrleitung den Messkopf möglichst nur in Steigleitungen einbauen, um den
störenden Einfluss von Gasblasen auf die Messung zu vermeiden.
• Bei waagerechter Rohrleitung den Messkopf von unten einbauen.
• Um Strömungsturbulenzen an den Messfühlern zu vermeiden, den Messkopf nur in gerade
Rohrleitung einbauen. Auf ausreichenden Abstand zu Querschnittsänderungen und Rohr-
krümmungen achten.
Senkrechte Rohrleitung
Verschraubung PG1 6
(Messing vernickelt)
1/8 vom øi
S
Waagerechte Rohrleitung
M
16
InstallatIon
øi (Rohrinnendurchmesser )
M
M
7
Messkopfanordnung (Pfeil)
in Strömungsrichtung
1/8 vom øi
Verschraubung
(Edelstahl-Schneidring)
M
S
Bild 7
