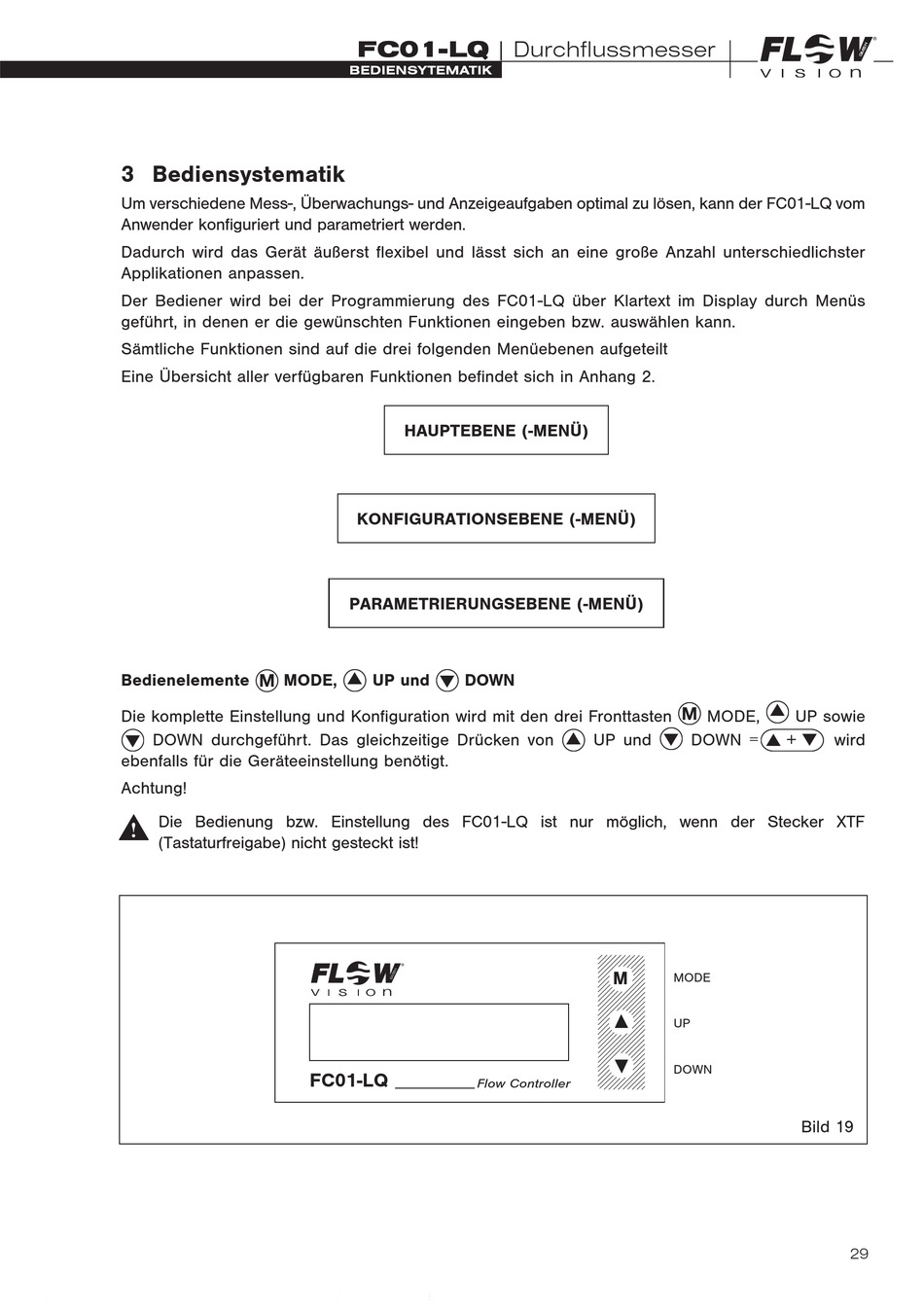

3 Bediensystematik
Um verschiedene Mess-, Überwachungs- und Anzeigeaufgaben optimal zu lösen, kann der FC01-LQ vom
Anwender konfiguriert und parametriert werden.
Dadurch wird das Gerät äußerst flexibel und lässt sich an eine große Anzahl unterschiedlichster
Applikationen anpassen.
Der Bediener wird bei der Programmierung des FC01-LQ über Klartext im Display durch Menüs
geführt, in denen er die gewünschten Funktionen eingeben bzw. auswählen kann.
Sämtliche Funktionen sind auf die drei folgenden Menüebenen aufgeteilt
Eine Übersicht aller verfügbaren Funktionen befindet sich in Anhang 2.
Bedienelemente M MODE, � UP und � DOWN
Die komplette Einstellung und Konfiguration wird mit den drei Fronttasten M MODE, � UP sowie
� DOWN durchgeführt. Das gleichzeitige Drücken von � UP und � DOWN = � + � wird
ebenfalls für die Geräteeinstellung benötigt.
Achtung!
Die Bedienung bzw. Einstellung des FC01-LQ ist nur möglich, wenn der Stecker XTF
(Tastaturfreigabe) nicht gesteckt ist!
FC01- LQ | Durchflussmesser
bedIensytematIK
HAUPTEBENE (-MENÜ)
KONFIGURATIONSEBENE (-MENÜ)
PARAMETRIERUNGSEBENE (-MENÜ)
FC01-LQ
Flow Controller
M
MODE
UP
DOWN
Bild 19
29
