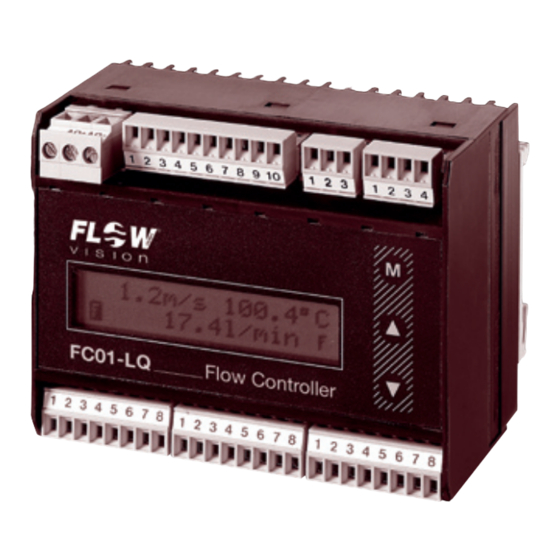

Flow FC 01-LQ Anwenderhandbuch

Durchflussmesser
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FC 01- LQ
Durchflussmesser |
AnwenDerhAnDbuch
M_FC01-LQ_0110_d

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Flow FC 01-LQ

Inhaltszusammenfassung für Flow FC 01-LQ

  • Seite 1 FC 01- LQ Durchflussmesser | AnwenDerhAnDbuch M_FC01-LQ_0110_d...
  • Seite 2 Durchflussmesser | FC01-LQ Dieses Anwenderhandbuch unterstützt Sie beim Einbau, Anschließen und Einstellen des Durchflussmessers FC01-LQ. Es ist ab der Softwareversion 1.00 gültig. Bei der Montage der Messköpfe, dem Anschließen und Einstellen des Gerätes nur geschultes Fachpersonal einsetzen! Sicherheitshinweis Eine Nichtbeachtung der Montage- und Bedienungsanleitung kann zu erheblichen Schäden am Gerät und an der Anlage führen.

  • Seite 3: Inhaltsverzeichnis

    FC01- LQ | Durchflussmesser InhaltsverzeIchnIs Inhaltsverzeichnis 1 Kurzbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Kalorimetrisches Messverfahren .
  • Seite 4 Grenzkontaktkombinationen (Menüpunkt: LIMIT SWITCHES)..... . 37 Einheit - Strömungsgeschwindigkeit (Menüpunkt: FLOW UNIT) ....38 Einheit - Mediumstemperatur (Menüpunkt: TEMP.
  • Seite 5 FC01- LQ | Durchflussmesser InhaltsverzeIchnIs 8 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Umgebungsbedingungen .

  • Seite 6: Kurzbeschreibung

    Durchflussmesser | FC01-LQ KurzbeschreIbung 1 Kurzbeschreibung Der Durchflussmesser FC01-LQ dient zur Erfassung der Strömungsgeschwindigkeit, der Durch - flussmenge und der Mediums temperatur von Wasser (andere Flüssigkeiten auf Anfrage). Diese Größen werden als analoge elektrische Signale, galvanisch getrennt, als Strom- oder Spannungsausgang dem Anwender zur Ver fügung gestellt und können per Grenzwert m elder überwacht werden.

  • Seite 7: Kalorimetrisches Messverfahren

    FC01- LQ | Durchflussmesser KurzbeschreIbung 1 . 1 Kalorimetrisches Messverfahren Das Messverfahren beruht auf einer thermodynamischen Grundlage. Ein Körper mit höherer Temperatur als seine Umgebung gibt an eine vorbeiströmende Masse Energie in Form von Wärme ab. Das Ausmaß der Energieabgabe ist durch die Temperatur diffe renz ∆ϑ und durch die Größe des Massendurchflusses bestimmt.

  • Seite 8: Systembeschreibung

    Durchflussmesser | FC01-LQ KurzbeschreIbung 1 .2 Systembeschreibung Das System gliedert sich in folgende Funktionsmodule der Hardware auf: 1 Stromversorgung DC Versorgung (Anschlussstecker XV) 2 Anwenderschnittstellen: 2.1 Meldeausgänge 2fach oder 4fach Melder (Anschlussstecker XAH) 2.2 Analogausgang 1 und 2 (Anschlussstecker XAO) 3 Tastatur und Display: Eingabetastatur LC-Anzeige...

  • Seite 9: Anwenderschnittstellen

    FC01- LQ | Durchflussmesser KurzbeschreIbung KurzbeschreIbung Die Stromversorgung ist von der Zentralelektronik galvanisch getrennt aufgebaut . Gleiches gilt für die Analog a usgänge und die Meldeausgänge, die sowohl untereinander als auch gegenüber der restlichen Elektronik galvanisch getrennt sind . Zwischen dem Messkopf und der Zentralelektronik liegt keine Potentialtrennung vor. Der Anschluss der Messköpfe erfolgt über vorkonfektionierte Kabel. Die Kabelarten und die Anschlussmöglichkeiten der Anwenderschnittstellen sind in Kapitel 2.3.2 und dem Anschlussplan 2.3.2.1 bzw.
  • Seite 10 Durchflussmesser | FC01-LQ KurzbeschreIbung Diese FS (full scale) Ausgangsgrößen gelten standardmäßig für beide Kanäle (Strömung und Temperatur). Eine 20%ige Nullpunktanhebung ist ebenso wie der FS-Wert program- mierbar. (Siehe Kap. 5.11) Die Schirmanschlüsse sind erdfrei. Die Schirme der Signalkabel dürfen nur einseitig aufgelegt werden . Stromversorgung: DC 24 V-Versorgung Internes Schaltnetzteil mit galvanischer Trennung von Primär- und Sekundärseite.

  • Seite 11: Installation

    FC01- LQ | Durchflussmesser InstallatIon 2 Installation Die folgenden Hinweise sind allgemeine Empfehlungen für die Applikation, die jedoch im konkre- ten Fall durch den Anwender zu prüfen sind. 2 . 1 Werkstoffwahl Edelstahl 1 .4571 Der Edelstahl 1.4571 ist für die Messköpfe der Standardwerkstoff. Es handelt sich dabei um einen austenitischen, rost- und säurebeständigen Edelstahl, der in der chemischen Industrie am häufigsten eingesetzt wird.

  • Seite 12: Mechanischer Einbau Der Messköpfe

    Durchflussmesser | FC01-LQ InstallatIon 2 .2 Mechanischer Einbau der Messköpfe 2 .2 .1 Einsteckmesskopf CSP-11 für TP-Sensoradapter und BV-Kugelhahn Anwendung: allg. Industrie- und Installationsbereich Einbaumöglichkeiten: Sensoradapter TP-… (Bild 4) Kugelhahn BV-… (Bild 5) Werkstoffe der medienberührenden Teile: Edelstahl 1.4571 elektropoliert O-Ring Viton Arretierungsnut ø24 ø18 O-Ring Sensoradapter TP-… Überwurfmutter Arretierungsstift O-Ring Messkopf CSP-11..

  • Seite 13: Montagehinweise (Messkopf Csp

    FC01- LQ | Durchflussmesser InstallatIon 2 .2 .1 .1 Sensoradapter TP-… Der Sensoradapter TP-… ist in 6 verschiedenen Nennweiten von 1/2“ bis 2“ erhältlich. Es sind Ausführungen mit Gewindeanschluss (Bild 4 oben) und Anschweißnippeln (Bild 4 unten) verfügbar. Werkstoffe der medienberührenden Teile: - Messing oder - Edelstahl 1.4571 Arretierstift ød...

  • Seite 14: Kugelhahn Bv

    Durchflussmesser | FC01-LQ InstallatIon 2 .2 .1 .3 Kugelhahn BV-… Der Kugelhahn der Fa. Postberg GmbH D-63485 Bruchköbel wird in 4 verschiedenen Nennweiten von 1“ bis 2“ hergestellt. Die richtige Eintauchtiefe der Messfühler ist durch den Kugelhahn gewährleistet. Der Messkopf kann auch unter Druck, im Betrieb ausgetauscht werden. Anmerkung: •...

  • Seite 15: Messkopf Mit Variabler Eintauchtiefe Csf-11

    FC01- LQ | Durchflussmesser InstallatIon 2 .2 .2 Messkopf mit variabler Eintauchtiefe CSF-11 Anwendung: Rohrleitungen mit Nennweiten > DN50 Medium: Flüssigkeiten Prozessanschluss: glatter Schaft ø18, verstellbare Eintauchtiefe durch Verschieben in einer PG16 Verschraubung (Zubehör), oder Einbau in die Edelstahl- Schneidringverschraubung Werkstoffe der medienberührenden Teile: • M1 Fühler und Schaft (standard) Edelstahl 1.4571 •...

  • Seite 16: Montagehinweise Csf-Messkopf

    Durchflussmesser | FC01-LQ InstallatIon 2 .2 .2 . 1 Montagehinweise CSF-Messkopf Achtung! Die beiden Messfühler (M) müssen im eingebauten Zustand nebeneinander im Strömungs- medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel zur Rohrleitung (Strömungsrichtung) stehen. Der Absatz der Messfühler (7 mm ab Spitze gemessen) muss sich an der Position 1/8 vom Innendurchmesser øi befinden . •...
  • Seite 17 FC01- LQ | Durchflussmesser InstallatIon Minimal erforderliche Ein- und Auslauflängen (VDI 1952): - Länge der Einlaufseite 20 x D (D = Rohrnennweite) - Länge der Auslaufseite 5 x D • Die mit einem Pfeil gekennzeichnete Anströmungsrichtung des Messkopfes beachten. 20 x D 5 x D D = Rohrnennweite 20 x D 5 x D D = Rohrnennweite...

  • Seite 18: Elektrischer Anschluss

    Durchflussmesser | FC01-LQ InstallatIon Sicherungsset 01 Kette 4 x 32 DIN 5685 (ca. 1 m) Schraubglied (Schnellverschluss) NG 5 Schelle mit Schrauben und Muttern DN15 nach DIN 11850 (Anzugsdrehmoment 10 Nm) Bild 9 2 .2 .3 Elektrischer Anschluss Kabel Do + Ka Typ xx grün grün R(HEIZ)

  • Seite 19: Installation Elektronik Fc01-Lq

    • Das Elektronikgehäuse auf einer symmetrischen Trageschiene nach EN 50022 aufschnap- pen. • Die Module dürfen aus thermischen Gründen nicht direkt angereiht werden. (Mindest-abstand 10 mm). • Die Demontage erfolgt durch Druck auf die Spannfeder. Spannfeder FC01-LQ Flow Controller Bild 11...

  • Seite 20: Feldgehäuse Fc01-Lq-Fh-U1

    2 .3 . 1 .2 Feldgehäuse FC01-LQ-FH-U1 . . . • Gehäusedeckel entfernen. • Das Feldgehäuse mit 4 Schneideschrauben M4 (siehe Bild 12) an dem vorgesehenen Ort befe- stigen. • Gehäusedeckel aufsetzen und Befestigungsschrauben anziehen. FC01-LQ-FH Flow Controller ø5 bis ø8 ø4,5 Befestigungslöcher Bild 12...

  • Seite 21: Fronteinbaugehäuse Fc01-Lq-St-U1

    FC01- LQ | Durchflussmesser InstallatIon 2 .3 . 1 .3 Fronteinbaugehäuse FC01-LQ-ST-U1 . . . • Das Gehäuse in die Vorderseite der Einbauöffnung einschieben und mit 4 Schrauben (siehe Bild 13) von hinten befestigen. Einbauöf fnung DIN 43700 Bild 13...

  • Seite 22: Elektrischer Anschluss

    XTF - Tastaturfreigabe Anschlussart: Klemmsteckverbinder 3-polig; werkseitig verdrahtet Brücke 2-3 eingelegt = Tastatursperre 1 2 3 9 10 FC01-LQ Flow Controller (XAS) XV - Stromversorgung (XAS) - nicht für den Anwender freigegeben XSK - kalorimetrischer Messkopf XAO - Analogausgänge XTF - Tastaturfreigabe XAH - Meldeausgänge...
  • Seite 23 FC01- LQ | Durchflussmesser InstallatIon InstallatIon XAO - Analogausgänge Anschlussart: Klemmsteckverbinder 8-polig; max. 1,5 mm empf. Kabel LiYCY 2 x 0,25 mm je Analogausgang Steckerbelegung für Analogausgänge (Option: V1, V2, C1) Pin Nr. Signalname Funktion keine ANAO1 Analogausgang 1 - Strömung ANA1GND Bezugspotential für Analogausgang 1 SGNDA1 Schirm für Analogausgang 1 (erdfrei) * SGNDA2...
  • Seite 24 Durchflussmesser | FC01-LQ InstallatIon LIM2 E Grenzwert 2 - Emitteranschluss LIM2 C Grenzwert 2 - Collectoranschluss LIM1 E Grenzwert 1 - Emitteranschluss LIM1 C Grenzwert 1 - Collectoranschluss XSK - Anschluss kalorimetrischer Messköpfe Typ CS_ x Klemmsteckverbinder im vorkonfektionierten Anschlusskabel Typ Do+Ka Typ 15 oder Typ Do+Ka Typ 18 enthalten (siehe 2.2.3) (XAS - Sekundärstromversorgung) Dient der Standardanwendung nur zur Anbindung des Kabelschirms (nicht für den Anwender frei- gegeben)

  • Seite 25: Anschlussplan Fc01-Lq Relaisausgänge

    FC01- LQ | Durchflussmesser InstallatIon 2 .3 .2 . 1 Anschlussplan FC01-LQ Relaisausgänge 1 2 3 9 10 FC01-LQ Flow Controller (XAS) empfohlen SGNDA1 erdfrei SGNDA2 Schirm nur einseitig auflegen. Analogausgänge ** Meldeausgänge C1, V1, V 2 Bild 15...

  • Seite 26: Anschlussplan Fc01-Lq Transistorausgänge (Npn)

    Durchflussmesser | FC01-LQ InstallatIon 2 .3 .2 .2 Anschlussplan FC01-LQ Transistorausgänge (NPN) 1 2 3 9 10 FC01-LQ Flow Controller (XAS) E/ - Emitteranschluss C/+ Collectoranschluss empfohlen SGNDA1 erdfrei SGNDA2 Schirm nur einseitig auflegen. Analogausgänge ** Meldeausgänge C1, V1, V 2 Bild 16...

  • Seite 27: Elektrischer Anschluss - Pulsausgang (Ausbaustufe Fc01-Lq-U1T4)

    FC01- LQ | Durchflussmesser InstallatIon 2 .3 .2 .3 Elektrischer Anschluss - Pulsausgang (Ausbaustufe FC01-LQ-U1T4) Der mengengewichtete Puls kann im Menüpunkt „DISPLAY SELECT“ ausgewählt werden. Zum Betreiben eines Zählers oder einer übergeordneten Steuerung steht am Stecker XAH /BUSY E/- und /BUSY C/+ (Klemmen 3 und 4) ein Rechteckpuls-Signal zur Verfügung (siehe Bild 16 - Anschlussplan FC01-LQ - Transistorausgänge).
  • Seite 28 Durchflussmesser | FC01-LQ InstallatIon Elektromechanischer Impulszähler (Bild 18) Der FC01-LQ-Treiberausgang verfügt über eine integrierte Schutzbeschaltung, die beim Frei schalten der Zählerantriebsspule die induktionsbedingten Überspannungen begrenzt. Der verwendete Zähler muss eine Zählerfrequenz von ≥10 Hz verarbeiten können, da die Impuls- dauer konstant 50 ms (±1%) beträgt. Es muss also sichergestellt sein, dass das Zählwerk in der verfügbaren Zeit um Eins erhöht werden kann.

  • Seite 29: Bediensystematik

    � DOWN durchgeführt. Das gleichzeitige Drücken von � UP und � DOWN = � + � wird ebenfalls für die Geräteeinstellung benötigt. Achtung! Die Bedienung bzw. Einstellung des FC01-LQ ist nur möglich, wenn der Stecker XTF (Tastaturfreigabe) nicht gesteckt ist! MODE DOWN FC01-LQ Flow Controller Bild 19...
  • Seite 30 Durchflussmesser | FC01-LQ bedIensytematIK Blättern innerhalb eines Menüs Durch Drücken der oberen Taste M MODE wird der nächste Punkt innerhalb eines Menüs an gewählt, d.h. wird in einem Auswahlmenü vorwärts geblättert. Ist der letzte Menüpunkt erreicht, bewirkt ein erneuter Druck der Taste M MODE einen Sprung zurück auf den ersten Auswahlpunkt des entsprechenden Menüs.

  • Seite 31: Inbetriebnahme Und Hauptmenü

    FC01- LQ | Durchflussmesser InbetrIebnahme und hauptmenü 4 Inbetriebnahme und Hauptmenü 4 . 1 Einschaltverhalten Nach dem Einschalten der Versorgungsspannung erscheint für ca. 1 Sekunde die Meldung POWER ON TEST, in der 2. Zeile der Anzeige die Softwareversionsnummer. Während dieser Zeit führt der integrierte Controller Testroutinen durch (siehe Kap. 7.1 Test und Diagnose).

  • Seite 32: Betriebsdaten

    Durchflussmesser | FC01-LQ InbetrIebnahme und hauptmenü 4 .2 . 1 Betriebsdaten 4 .2 . 1 . 1 Messwert(e) Strömungsgeschwindigkeit und Mediumstemperatur werden in den gewählten Einheiten in der oberen Zeile des LC-Displays angezeigt. In der unteren Zeile des Displays wird wahlweise der Schaltzustand der Grenzkontakte sowie ein Analogbalken mit einer Auflösung von 10 Segmenten, oder die zur angezeigten Strömungs- geschwindigkeit zugehörige Durchflussmenge/Zeiteinheit oder die summierte Durchflussmenge (Totalisatorfunktion) dargestellt.

  • Seite 33: Spitzenwerte (Menüpunkte: Peak Value Min / Peak Value Max)

    FC01- LQ | Durchflussmesser InbetrIebnahme und hauptmenü InbetrIebnahme und hauptmenü Die Grenzkontakte werden entsprechend ihrer physikalischen Zuordnung mit einem F für Strömungsgeschwindigkeit und mit T für die Mediumstemperatur an der ersten bzw. letzten Stelle der 2. Zeile im Display gekennzeichnet. Die inverse Darstellung von F und T signalisiert, dass sich der entsprechende Grenzkontakt im „Einschaltzustand“...

  • Seite 34: Übersicht Hauptmenü

    Durchflussmesser | FC01-LQ InbetrIebnahme und hauptmenü KonfIgurIeren 4 .2 . 1 .4 Übersicht Hauptmenü power-on HEATING UP 12.5 m/s -13.5 °C ▲ ▼ 10.8 m/s -19.5 °C Minimalwert(e) löschen PEAK VALUE MIN 14.8 m/s -105.6 °C ▲ ▼ Maximalwert(e) löschen PEAK VALUE MAX 12.5 m/s -13.5 °C...

  • Seite 35: Konfigurieren (Menüpunkt: Configuration)

    FC01- LQ | Durchflussmesser KonfIgurIeren 5 Konfigurieren (Menüpunkt: CONFIGURATION) Das Menü CONFIGURATION dient dazu, den FC01-LQ speziell an seinen Einsatzbereich (Anla gen - gegebenheiten) anzupassen. Während der Konfiguration ist kein Messbetrieb möglich (siehe Anhang 1). Folgende Konfigurationsmöglichkeiten sind vorhanden: 5 .1 Messwertaufnehmer-Auswahl (Menüpunkt: SENSOR SELECT) Unter diesem Punkt befinden sich in einem Auswahlmenü...

  • Seite 36: Grenzkontaktkombinationen (Menüpunkt: Limit Switches)

    Durchflussmesser | FC01-LQ KonfIgurIeren Zur Auswahl stehen die Nennweiten: • DN25 (1 in), DN32 (1 1/4 in), DN40 (1 1/2 in) und DN50 (2 in). Bei der Auswahl eines CSP-Messkopfes für Sensoradapter TP- . . werden folgende Kenngrößen ein gegeben: C-Einstellbereich: 700 … 1300 1.

  • Seite 37: Einheit - Strömungsgeschwindigkeit (Menüpunkt: Flow Unit)

    FC01- LQ | Durchflussmesser KonfIgurIeren 5 .4 Einheit - Strömungsgeschwindigkeit (Menüpunkt: FLOW UNIT) An dieser Stelle (1. Zeile links oben) wird die gewünschte Einheit der Strömungsgeschwindigkeit festgelegt. Es kann zwischen: • METRE/SEC [m/s] • FEET/SEC [FPS] • PERCENT [%] • BLANK [no unit] gewählt werden.

  • Seite 38: Analogbalken (Menüpunkt: Bargraph)

    PIPE SIZE statt. 5 .7 Analogbalken (Menüpunkt: BARGRAPH) Der Analogbalken kann speziell an die Wünsche des Anwenders angepasst werden. Im Einzelnen sind hierbei folgende Einstellungen vorzunehmen: • FLOW / TEMP = (Zuordnung „Analogbalken“: Strömungsgeschwindigkeit/ Mediumstemperatur) • ZERO = (Anfangswert des „Analogbalken“) • FS = (Endwert des „Analogbalken“)

  • Seite 39: Rohrdurchmesser (Menüpunkt: Pipe Size)

    FC01- LQ | Durchflussmesser KonfIgurIeren Beispiel: Zuordnung Grenzkontakte: LS1 → F und LS2 → T Einschaltwert LS2: 23 °C Ausschaltwert LS2: 29 °C Zuordnung Analogbalken: Mediumstemperatur Anfangswert - Analogbalken: 20 °C Endwert - Analogbalken: 30 °C Momentanwert Temperatur: 25 °C →...

  • Seite 40: Analogausgang - Strömungsgeschwindigkeit (Menüpunkt: Ana Out Flow)

    Drücken der Tasten � UP und � DOWN = Eine bereits gemessene Menge, die kleiner als die festgelegte Menge pro Impuls ist, verbleibt im internen Totalisator. 5 . 1 0 Analogausgang - Strömungsgeschwindigkeit (Menüpunkt: ANA OUT FLOW) Hiermit ist es möglich, den Analogausgang - Strömungsgeschwindigkeit speziell an die Erforder nisse der Gesamtanlage anzupassen.

  • Seite 41: Verlassen Des Konfigurationsmenüs

    OK!) und das Menü kann durch Drücken der Taste M MODE verlassen werden. Werden bei der Plausibilitätsprüfung Fehler erkannt, werden diese nach folgender Priorität (Reihenfolge) angezeigt. Priorität der möglichen Eingabefehler im Menü KONFIGURIEREN: • ERR. A-OUT FLOW OUT OF RANGE (Analogausgang Strömung außerhalb des Messbereiches) • ERR. A-OUT FLOW ZERO ≥...

  • Seite 42: Übersicht Konfigurationsmenü

    TEMP. UNIT � � CONFIGURATION Untermenü Anzeigeauswahl DISPLAY SELECT � � Untermenü CONFIGURATION Analog Strömung ANA OUT FLOW � � Untermenü CONFIGURATION Analog T emperatur ANA OUT TEMP. END OF CONFIG.? M→yes � or � → no oder � �...

  • Seite 43: Übersicht Konfigurations-Untermenüs

    FC01- LQ | Durchflussmesser KonfIgurIeren 5 . 1 4 Übersicht Konfigurations-Untermenüs...
  • Seite 44 Durchflussmesser | FC01-LQ KonfIgurIeren...
  • Seite 45 FC01- LQ | Durchflussmesser KonfIgurIeren...

  • Seite 46: Parametrieren (Menüpunkt: Parameters)

    Durchflussmesser | FC01-LQ parametrIeren 6 Parametrieren (Menüpunkt: PARAMETERS) Nachdem der FC01-LQ seiner Anwendung entsprechend konfiguriert wurde (Konfigurations menü), besteht die Möglichkeit Parameter (z.B. Grenzwerte) einzustellen. Während der Parametrierung ist kein Messbetrieb möglich (siehe Anhang 1). 6 .1 Messzeit (Menüpunkt: MEAS . TIME Die Messzeit kann im Bereich von 1 … 30 Sekunden eingestellt werden. Sie bezieht sich sowohl auf die Strömungsgeschwindigkeit als auch auf die Mediumstemperatur.

  • Seite 47: Grenzkontakt 2 - Einschaltwert (Menüpunkt: Ls2 On

    FC01- LQ | Durchflussmesser parametrIeren Beispiel für ON: FC01-LQ mit Relaisausgängen (Option R2): • LIM1 - LIM1COM = geschlosse /LIM1 - LIM1COM = offen FC01-LQ mit Transistorausgängen (Option T4): • LIM1E - LIM1C = geschaltet Beispiel 2: Einschaltwert ist größer als Ausschaltwert Ausschaltwert Einschaltwert Messwert (Strömung/Temperatur)

  • Seite 48: Verlassen Des Parametrierungsmenüs

    Durchflussmesser | FC01-LQ parametrIeren 6 .5 Verlassen des Parametrierungsmenüs Soll das Parametrierungsmenü verlassen werden, führt der Controller eine Plausibilitätsprüfung der eingegebenen Daten durch. Wird bei dieser Überprüfung keine Unstimmigkeit festgestellt, wird das im Klartext angezeigt (PARAMETERS OK!) und das Menü kann durch Drücken der Taste M MODE verlassen werden. Werden bei der Plausibilitätsprüfung Fehler erkannt, werden diese nach folgender Priorität angezeigt.

  • Seite 49: Übersicht Parametrierungsmenü

    FC01- LQ | Durchflussmesser parametrIeren 6 .6 Übersicht Parametrierungsmenü PARAMETERS � � PARAMETERS MEAS. TIME = 3 sec PARAMETERS LS1 ON = 1.24 m/s PARAMETERS LS1 OFF = 1.50 m/s PARAMETERS LS2 ON = 73.0 °C PARAMETERS LS2 OFF = 68.5 °C PARAMETERS FLOWSCALE 1.12 END OF PARAM.?

  • Seite 50: Fehlerbilder

    Durchflussmesser | FC01-LQ fehlerbIlder 7 Fehlerbilder 7 . 1 Test und Diagnose Das Gerät ist mit umfangreichen Test- und Diagnosefunktionen ausgestattet. Die Funktionen lassen sich in drei Prioritätsgruppen unterteilen. 7 .1 .1 Prioritätsgruppe I Darunter fallen sogenannte „Einschalttests“. Diese Routinen dienen dem Selbsttest des FC01-LQ und werden beim Einschalten des Gerätes durch geführt.

  • Seite 51: Prioritätsgruppe Iii

    FC01- LQ | Durchflussmesser fehlerbIlder 7 .2 Mögliche Fehler Unabhängig von der Prioritätsgruppe werden alle gefundenen Fehler mit der entsprechenden Fehlernummer angezeigt. Um die Inbetriebnahme zu erleichtern, wird der zuletzt aufgetretene Fehler nullspannungssicher gespeichert. Dieser gespeicherte Fehler kann jederzeit im Hauptmenü abgerufen und gelöscht werden.
  • Seite 52 Durchflussmesser | FC01-LQ fehlerbIlder Prioritätsgruppe III Fehler Ursachen Abhilfe Nr. 20 Mediumstemperatur zu niedrig Nr. 30 Anzeigebereich für Strömungs- geschwindigkeit überschritten Nr. 60 Zuweisung Menge pro Impuls zu klein* Nr. 40 Controllerfehler (Oszillator-watchdog) Evtl. zulässige EMV-Grenzpegel überschritten Nr. 41 Controllerfehler (Watchdog-timer) Evtl.

  • Seite 53: Technische Daten

    FC01- LQ | Durchflussmesser technIsche daten 8 Technische Daten 8 . 1 Umgebungsbedingungen Tragschienengehäuse Feldgehäuse Fronteinbaugehäuse Lagertemperatur: -20 … 70 °C -20 … 70 °C -20 … 70 °C Umgebungstemperatur bei Betrieb: * 10 … 50 °C ** 10 … 50 °C 10 …...

  • Seite 54: Analogausgänge

    Schirm 1 * Schirm 2 * Analogausgang 2 - Temperatur Bezugsmasse 2 NC - nicht kontaktiert Analogausgang 1 - ANA OUT FLOW (Strömungsausgang) Analogausgang 2 - ANA OUT TEMP. (Temperaturausgang) * Erdfreier Schirm - nur einseitig auflegen . Der Ausgang ist gegen Verpolung geschützt. Isolationsspannung: Analogausgang - Analogausgang DC 500 V...

  • Seite 55: Spannungsausgang V1 - 5 V Fs

    FC01- LQ | Durchflussmesser technIsche daten 8 .3 .1 Spannungsausgang V1 - 5 V FS Signalspannungshub: = 0 V (1 V) bis 5 V ±2% FS Max. Signalwelligkeit: = 5% FS Kleinster zulässiger Lastwiderstand: = 1 kΩ Größte zulässige Lastkapazität: = 1 nF Größte zulässige Lastinduktivität: = 100 nH Kurzschlussfest: ja (XAO - alle Anschlüsse zueinander)

  • Seite 56: Transistorausgänge (Dc)

    Durchflussmesser | FC01-LQ technIsche daten Ohmsche Last Max. zulässige Schaltleistung: 50 W Max. zulässiger Schaltstrom: Max. zulässiger Dauerstrom: Max. zulässige Schaltspannung: 50 V Kontaktlebensdauer bei 1 A: 3 x 10 Schaltspiele Induktive Last - mit Schutzbeschaltung - Wechselspannung Max. zulässige Schaltleistung: 125 VA Max. zulässiger Schaltstrom: 1,25 A Max.
  • Seite 57 FC01- LQ | Durchflussmesser technIsche daten Ohmsche Last Max. zulässige Schaltleistung: 1,5 W Max. zulässiger Schaltstrom: 150 mA Max. zulässige Schaltspannung: 36 V Induktive Last - L < 100 mH (Gleichspannung - ohne externe Schutzbeschaltung) Max. zulässige Schaltleistung: 1,5 VA Max. zulässiger Schaltstrom: 40 mA Max. zulässige Schaltspannung: 36 V Kapazitive Last - C < 20 µF Max.

  • Seite 58: Messtechnische Daten

    Durchflussmesser | FC01-LQ technIsche daten 8 .5 Messtechnische Daten 8 .5 . 1 Strömungsgeschwindigkeitsmessung: Ein Messbetrieb ist möglich bis zu den im Funktionsbereich gegebenen Durchflussraten. Die angege- bene Messgenauigkeit wird jedoch nicht mehr garantiert. Die Angabe über die Repro d uzierbarkeit bleibt gültig . 8 .5 . 1 . 1 CSP-Messkopf mit Sensoradapter Typ TP- . . Durchflussmessbereiche: Sensoradapter Messbereich...
  • Seite 59 FC01- LQ | Durchflussmesser technIsche daten Rohrinnendurchmesser Messbereich Funktionsbereich D in mm in m in m 1040 1380 2120 2830 Einstellbereich für Rohrinnendurchmesser: 50,0 mm … 999,9 mm Messbereich: 0,05 … 3 m/s Funktionsbereich: 0 … 4 m/s Ansprechverzögerung: 2,5 s Reproduzierbarkeit: 1% MW ** (5% MBE bis 100% MBE)

  • Seite 60: Temperaturmessung

    Durchflussmesser | FC01-LQ technIsche daten 8 .5 .2 Temperaturmessung: Messbereich: -40 °C … 130 °C Genauigkeit: ±1% MB *** 8 .5 .3 FC01-LQ Elektronikmodul Temperaturgang: 0,1%/K/MBE * Thermische Einlaufzeit bis zum Erreichen der vollen Messgenauigkeit: 15 min. MBE - Messbereichsende ** MW - Messwert *** MB - Messbereich...

  • Seite 61: Sensorinterface

    FC01- LQ | Durchflussmesser technIsche daten 8 .6 Sensorinterface 8 .6 . 1 Elektrische Daten des Terminals für kalorimetrische Messköpfe Terminal Mnemonik Daten XSK1 R(HEIZ)-LO Funktion: Anschluss für neg. Pol des Heizelementes Drain-Ausgang des Heizstromreglers Max. Sink-Strom: I = 88 mA sink Spannungsfestigkeit: -0,5 V … +20 V DC XSK2 R(HEIZ)-HI Funktion: Anschluss für pos.

  • Seite 62: Zubehör

    Durchflussmesser | FC01-LQ technIsche daten 9 Zubehör Zubehör Bestellbezeichnung Feldgehäuse FC01-LQ-FH Fronteinbaugehäuse FC01-LQ-ST Anschlusskabel für kalorimetrischen Messkopf Kabelart LifYCY 4 x 2 x 0,2 mm Do+Ka - Typ 15/ -10 °C … 80 °C hochfexibel/paarverseilt - Typ 18/ -60 °C … 200 °C halogenfrei/hochfexibel/paarverseilt Kalorimetrische Messköpfe CSP / CSF Sensoradapter (Einschraub- oder Schweißtechnik)
  • Seite 63 FC01- LQ | Durchflussmesser anhang...

  • Seite 64: Anhang 2 - Übersicht Menüstruktur Fc01-Lq (Bediendialog)

    ▲ + ▼ MEASURING TIME TEMP. UNIT LS 1 ON ▲ + ▼ DISPLAY SELECT LS 1 OFF ▲ + ▼ ANA OUT FLOW LS2 ON ▲ + ▼ LS2 OFF ANA OUT TEMP. FLOWSCALE END OF CONFIG.? END OF PARAM? ▲...
  • Seite 65 FC01- LQ | Durchflussmesser anhang LS1 → F / LS2 → F TYPE CSP-11 WM1 LS1 → T / LS2 → F TYPE CSP-11 WM1BV LS1 → F / LS2 → T TYPE CSF-11 WM1 LS1 → T / LS2 → T TYPE S-No.
  • Seite 66 Durchflussmesser | FC01-LQ...
  • Seite 67 FC01- LQ | Durchflussmesser...
  • Seite 68 FlowVision GmbH info@flowvision-gmbh.de Im Erlet 6 Telefon 09187 · 9 22 93 - 0 www.flowvision-gmbh.de 90518 Altdorf Telefax 09187 · 9 22 93 - 29...
